小梅哥Xilinx FPGA学习笔记14——基于74HC595动态扫描数码管显示

目录

一、 移位寄存器

二、 74HC595

2.1 概述

2.2 功能方框图

2.3 功能表

2.4 时序要求

2.5 74HC595驱动框图

三 、代码实现

3.1 数码管驱动代码（hex8文件）

3.2 74HC595驱动代码

3.3 74HC595仿真测试代码

3.4 74HC595仿真测试图

四、整体例化测试代码实现

---

一、 移位寄存器

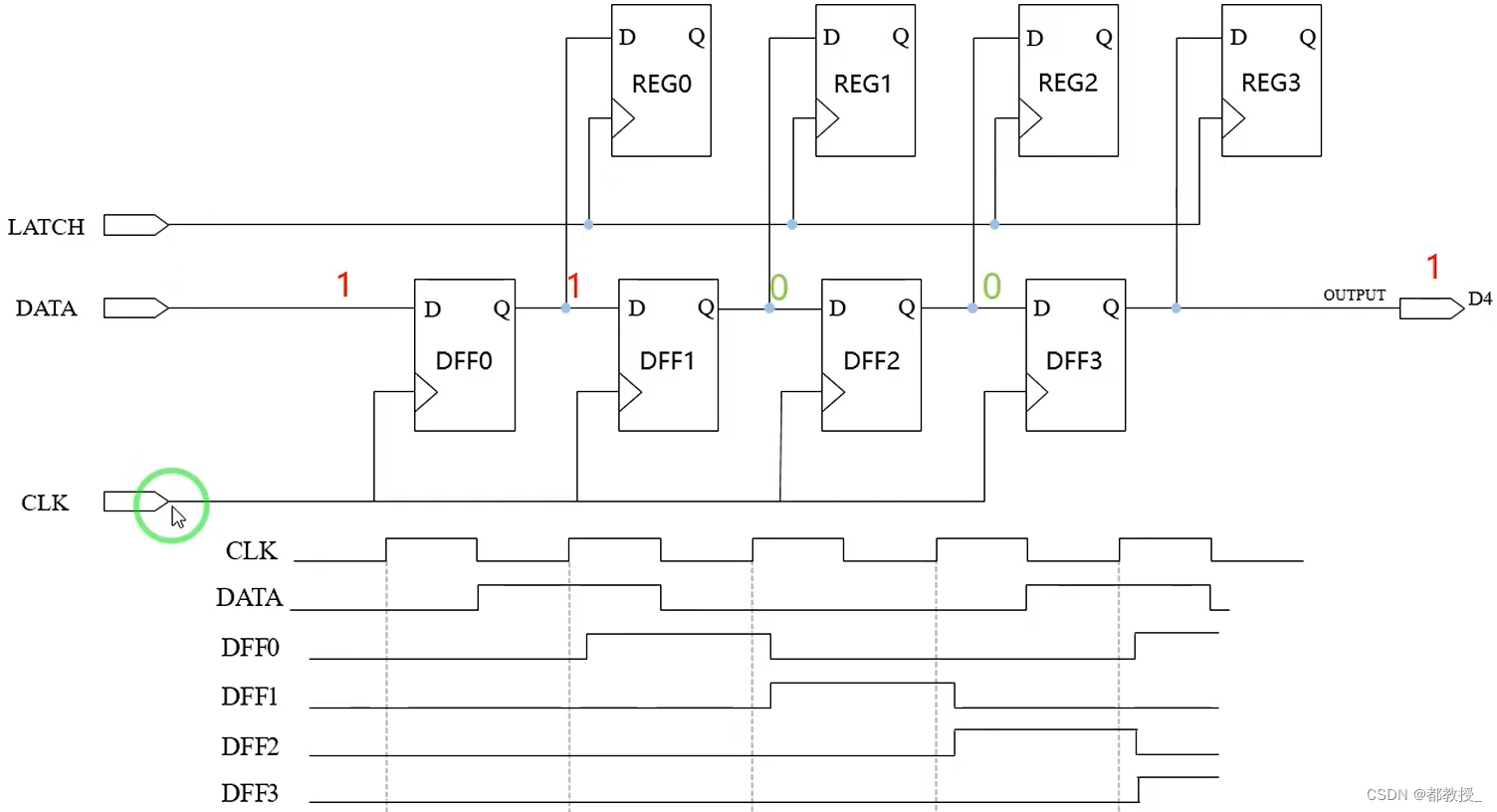

四个D触发器，连接同一个Clk，每个时钟上升沿，数据向右移一位，如果想实现四个数据全移位结束后一起输出的话，则需要将输出Q连接4个D触发器输出，这四个D触发器的时钟LATCH时钟信号与之前的四个D触发器的时钟Clk上升沿不是同时出现，所以就可以实现串转并输出。

同理，如果想实现8位数据的传输，则需要8+8=16个D触发器进行实现串并转换

二、 74HC595

2.1 概述

74HC595 是用于 CMOS 应用的 HC 系列逻辑器件中的一部分。74HC595 器件包含对8位 D 类存储寄存器进行馈送的 8位串行输入/并行输出移位寄存器。
移位寄存器时钟(SRCLK)和存储寄存器时钟(RCLK) 均为正边沿触发。如果将
