【RISC-V_SoC】译码模块

译码模块

纯组合逻辑电路
主要完成功能：

1. 根据指令内容，解析出当前具体是哪一条指令(比如add指令)。
2. 根据具体的指令，确定当前指令涉及的寄存器。比如读寄存器是一个还是两个，是否需要写寄存器以及写哪一个寄存器。
3. 访问通用寄存器，得到要读的寄存器的值。

---

---

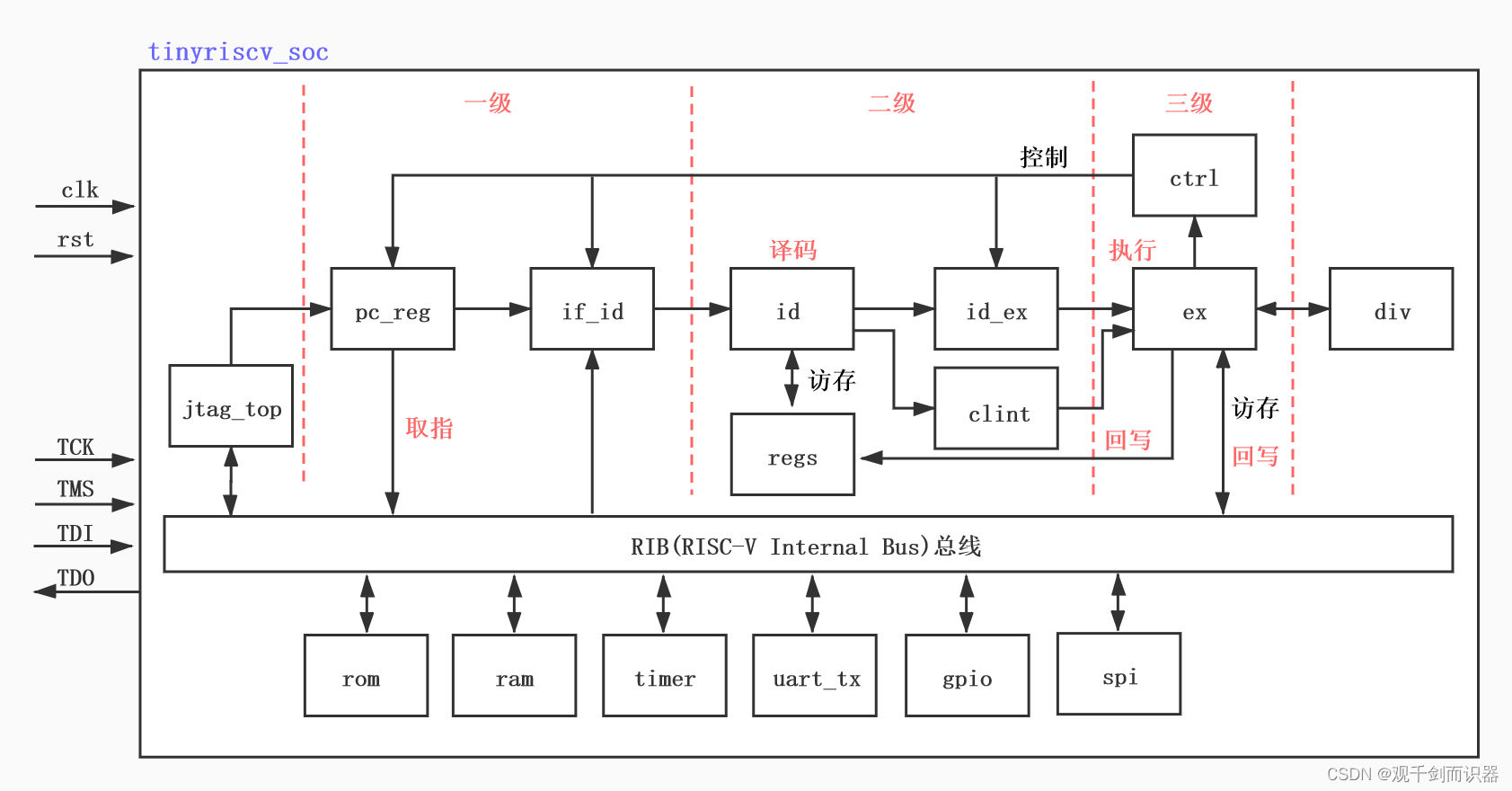

tinyrsicv-id_ex

序号	信号名	输入/输出	位宽bits	说明
1	rst	输入	1	复位
2	inst_i	输入	32	指令内容
3	inst_addr_i	输入	32	指令地址
4	reg1_rdata_i	输入	32	寄存器1输入数据
5	reg2_rdata_i	输入	32	寄存器2输入数据
6	csr_rdata_i	输入	32	CSR寄存器输入数据
7	ex_jump_flag_i	输入	1	跳转信号
8	reg1_raddr_o	输出	5	指令地址
9	reg2_rdata_o	输出	5	读寄存器2地址，即读哪一个通用寄存器
10	csr_raddr_o	输出	32	寄存器2输入数据
11	mem_req_o	输出	1	向总线请求访问内存信号
12	inst_o	输出	32	指令内容
13	inst_addr_o	输出	32	指令地址
14	reg1_rdata_o	输出	32	通用寄存器1数据
15	reg2_rdata_o	输出	32	通用寄存器2数据
16	reg_we_o	输出	1	通用寄存器写使能
17	reg_waddr_o	输出	5	通用寄存器写地址，即写哪一个通用寄存器
18	csr_we_o	输出	1	CSR寄存器写使能
19	csr_rdata_o	输出	32	CSR寄存器读数据
20	csr_waddr_o	输出	32	CSR寄存器写地址，即写哪一个CSR寄存器

---
