STM32的ADC电压采集

欢迎入群共同学习交流
时间记录：2024/2/9

一、ADC相关知识点

（1）STM32的ADC时钟不要超过14MHz，不然结果的准确率将下降
（2）ADC分为规则组和注入组，规则组相当于正常运行的程序，注入组相当于中断可以打断规则组的转换
（3）12位的数据，规则组最大可设置16个外部通道（序列），注入组最大可设置4个外部通道（序列）
（4）结果保存在16位数据寄存器中，可以设置数据左对齐或右对齐
（5）单次模式和连续模式，数据转化时，是否连续转化，单次模式，仅转化一次，连续模式，转化一次后从头开始重新转化
（6）扫描模式和非扫描模式，扫描模式，就是将序列中的数据从头到尾全部转化；非扫描模式，仅转化序列中的第一个
（7）几种转换模式介绍

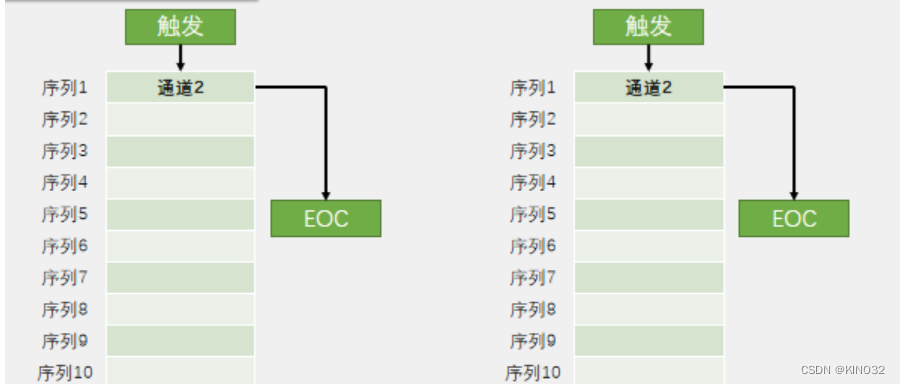

1.单次非扫描模式：给出一个触发后会将序列1对应的通道数据进行转换，然后产生EOC中断，并且只转换1次

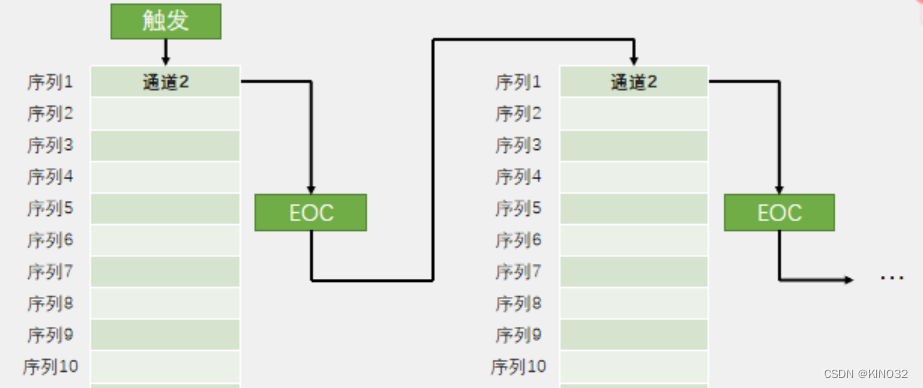

2.连续非扫描模式：给出一个触发后会将序列1对应的通道数据进行转换，数据转换完成后产生EOC中断，然后一直进行转换数据产生EOC中断的过程

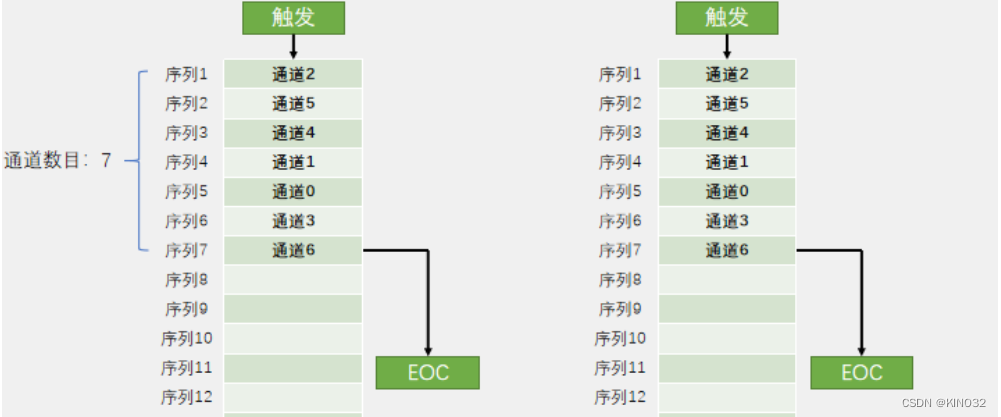

3.单次扫描模式：给出一个触发后，开始从序列1开始向下转换对应的通道数据，全部序列的数据转换完毕后产生EOC中断，并且只转换1次

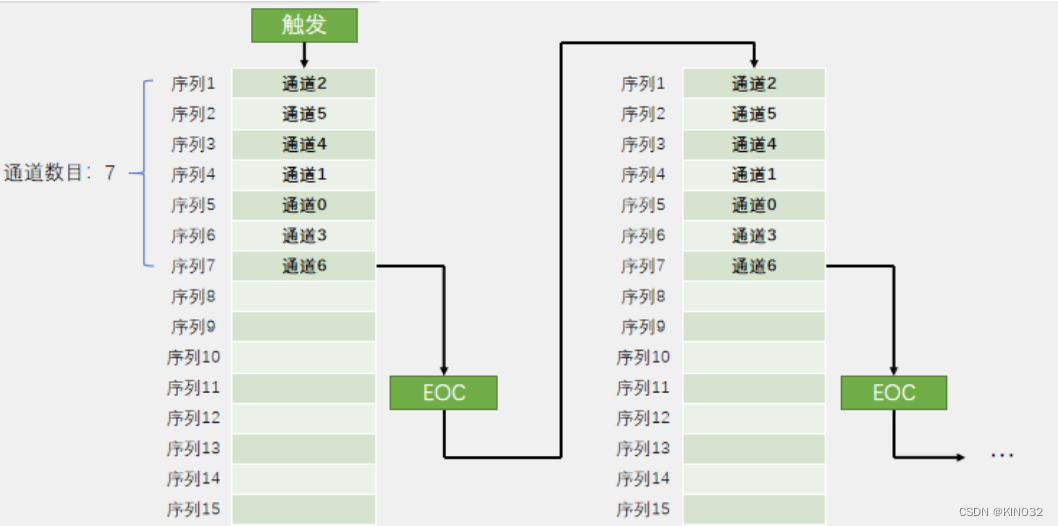

4.连续扫描模式：给出一个触发后，开始从序列1转换数据，全部转换完毕后产生EOC中断，然后继续开始转换数据产生EOC的过程

二、示例代码（单次、非扫描模式）

（1）头文件

#ifndef __MYADC_H__
#
