51单片机串口通信

欢迎入群共同学习交流
时间记录：2024/11/12

一、知识点记录

1.波特率
波特率由定时器1进行控制，使用工作方式2，常数自动重装载的8位定时器/计数器
方式1、3波特率 = （2^SMOD/32）* (定时器1的溢出率)
定时器1的溢出率 = SYSclk/(12或6T模式)/(256-TH1)
例如：
    单片机工作在12T模式，波特率为9600，进行倍频
    定时器1的溢出率 = 9600/(2^0/32) = 307200
    TH1 = 256-12000000/12/307200 ≈ 253 = 0xFD
    时钟频率为12M时有误差，为11.0592M时比较准刚好为0xFD

2.寄存器介绍
1）SCON寄存器（串口控制寄存器）

位	7	6	5	4	3	2	1	0
字节地址:98H	SM0	SM1	SM2	REN	TB8	RB8	TI	RI

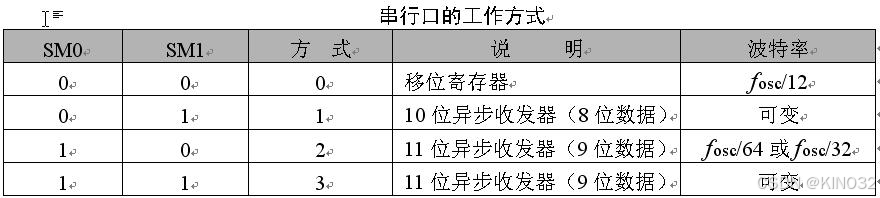

SM0、SM1决定串口工作模式
SM2：允许方式2、3多机通信控制位，在方式2、3时，如SM2=1，REN=1，则从机处于只有接收到RB8=1时才激活中断请求标志位RI=1，并向主机请求中断处理，在方式1时，如果SM2=1，则只有接收到有效停止位后才置位中断请求标志位RI=1
REN：允许/禁止串口接收数据标志位，1允许接收数据
TB8：与SM2结合用于发送从机选择位/校验位
RB8：与SM2结合用于接收从机选择位/校验位
TI：发送中断请求标志位
RI：接收中断请求标志位

2）PCON寄存器（电源控制寄存器）

位	7	6	5	4	3	2	1	0
字节地址：87H	SMOD	SMOD0	-	POF	GF1	PD	IDL

SMOD：设置方式123的波特率是否加倍
SMOD0：决定SCON寄存器SM0位的作用，当SMOD0=1时，SM0用于帧错误检测，当检测到一个错误停止位时SM0置1，由软件清零，当SMOD0=0时，SM0与SM1决定串口工作方式

3）IE寄存器（中断使能寄存器）
位4（ES）：串口中断允许位
位7（EA）：总中断允许控制位

二、示例代码
