0,引言

最近在学习GTH，尝试在GHT外部套用一个phy层实现64b/66b,从官方例程开始学起：

参考资料：ug576-ultrascale-gth-transceivers （详细阅读）

pg182-gtwizard-ultrascale （根据example例程去找对应端口连接的通道，去ug576找详细解释）
以太网扫盲——64b/66b编码https://blog.chinaaet.com/justlxy/p/5100064750

例如：tx_sequence_in（外部序列计数器）

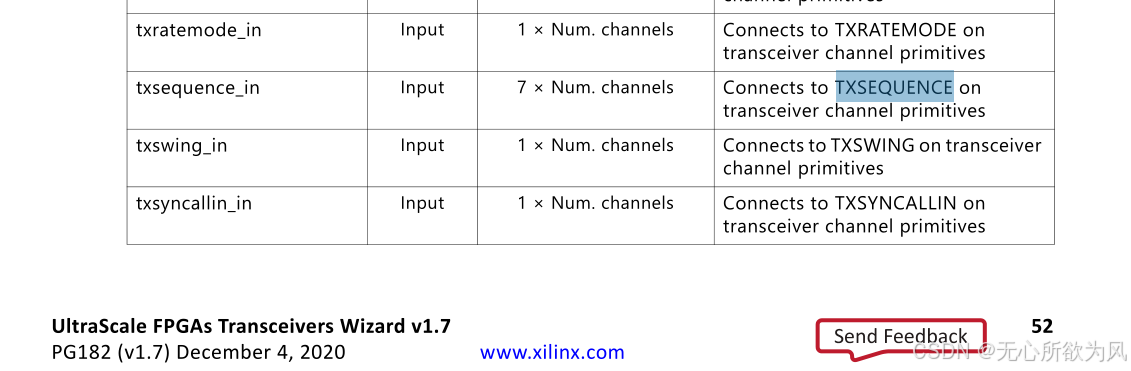

在pg182中：

可以看到与TXSEQUENCE端口连接，去ug576寻找如下：

ug576提供对应端口的详细描述与例子，可以帮助学习。

开发平台：vivado2020.2

开发板卡：axck060（黑金板卡）

FPGA芯片：xcku060ffva_1156_2_i

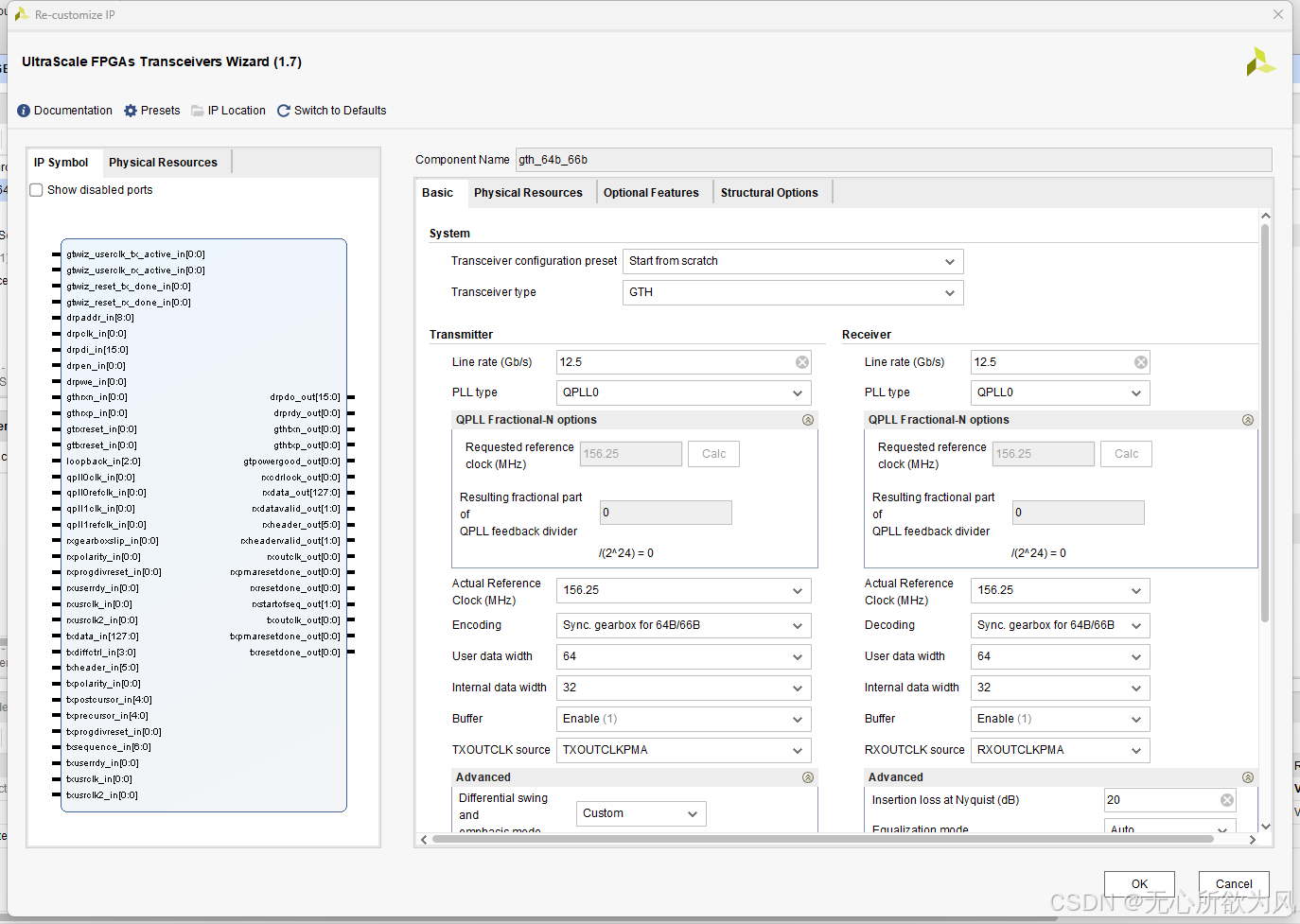

1.GTH IP核的创建

ip核的具体配置参考pg182-c4:design flow steps （从第81页开始，详细介绍了IP配置信息。）

以下为我自己要用的配置。

一、Basic

System：

传输配置：白身配置，自己编写；
只有GTH；

Transmitter:

1，Line_Rate：线速率:12.5Gb/s。因为FPGA板卡链接的参考时钟为156.25Mhz，线速率与参考时钟一般为倍数关系

$156.25\times 80=12500=12.5Gb/s$

2，PLL_type：GTH的一个quad包含两个qpll（qpll0，qpll1）,以及四个cpll。

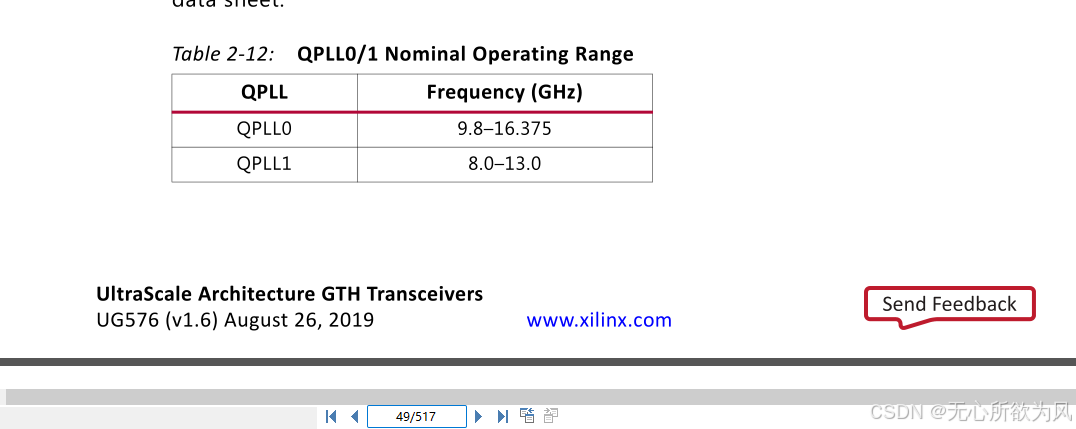

在ug576-p49可以看到两个qpll支持的频率范围：

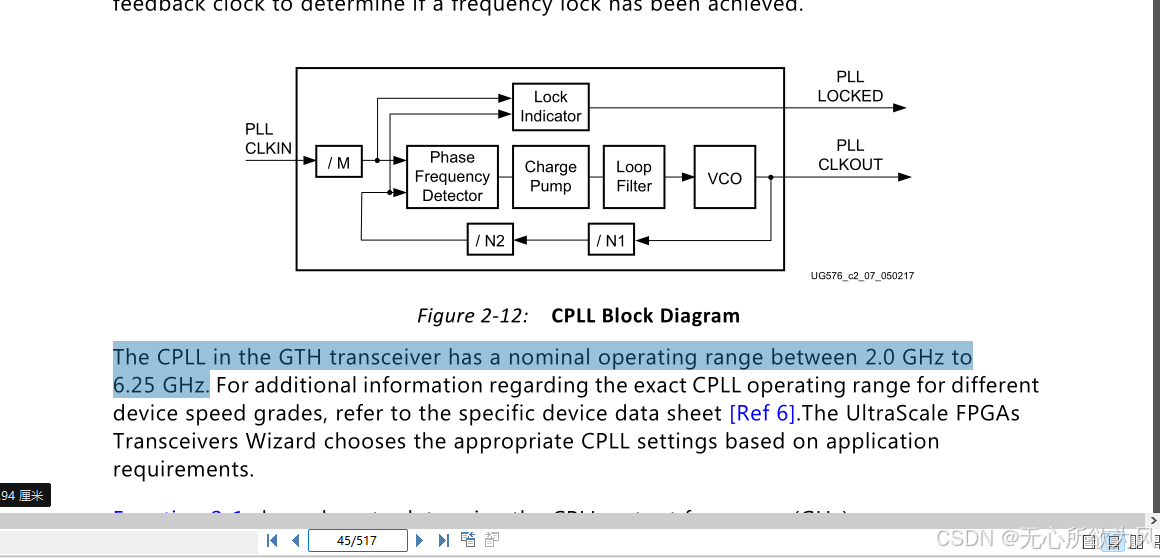

cpll速率支持如下：（ug576-p45）

因为我们的线速率为12.5Gb/s，选择使用qpll0（qpll1也可以）

3，Actual Reference：根据自身板卡，我是156.25Mhz

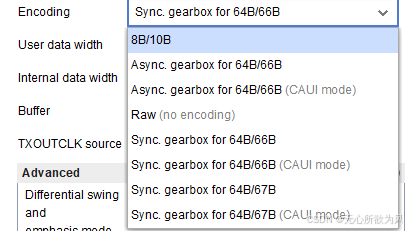

4，Encoding：编码方式，实际上编码还是用GTH做，

我是实现64B/66B，有4种组合，根据Sync，Async，以及CAUI来区分。选择Sync:gearbox for 64B/66B。

Sync,Async的区别是sync要求在序列计数器32时暂停发送数据，而async允许每个txusrclk2周期连续应用数据。

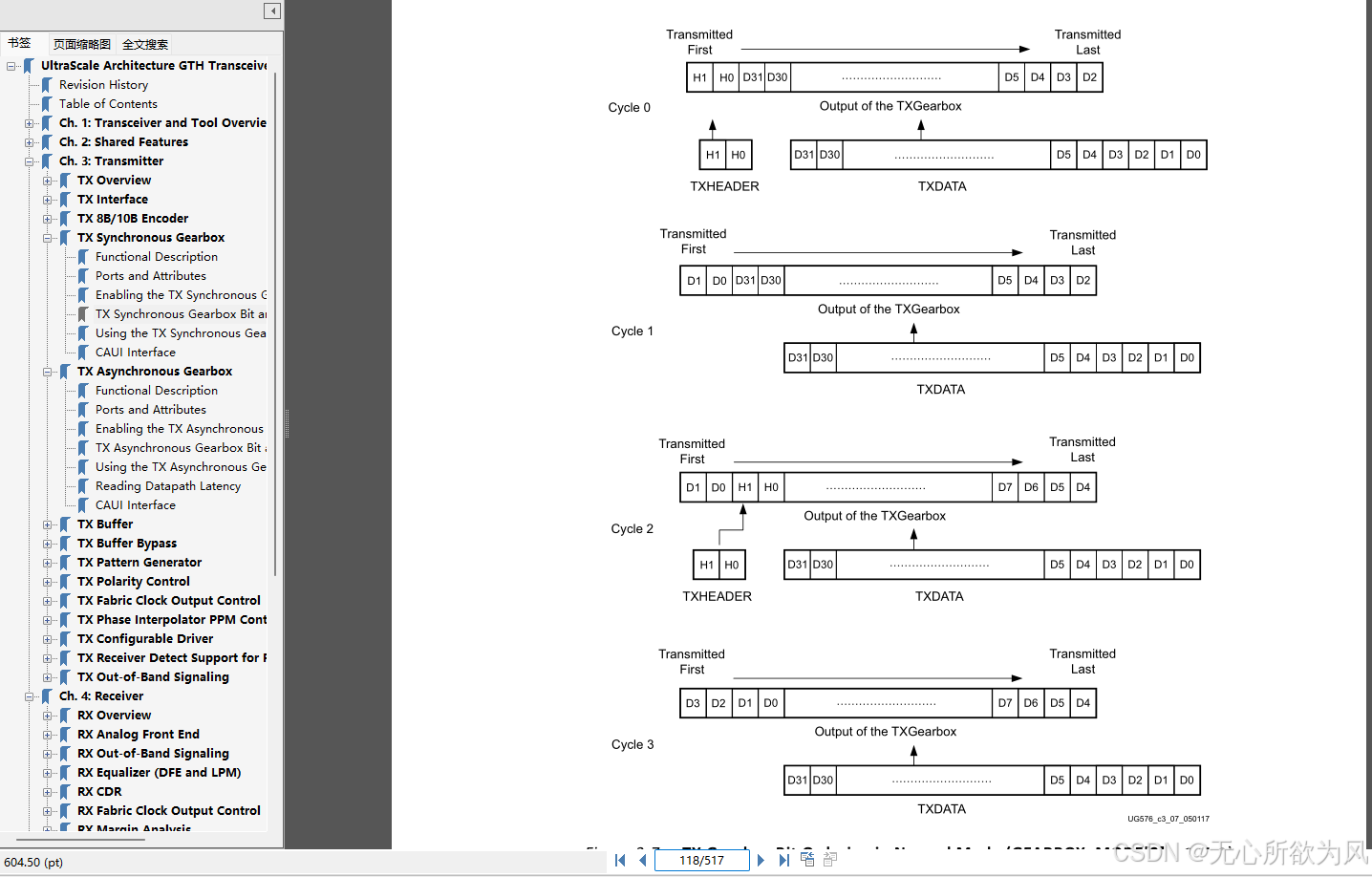

因为gearbox64b/66b变速箱的输入带宽为66b(多了两个bit做数据包和控制包区分)，输出带宽为64b，每次会少发两个bit，经过32个周期，会累积少发64个，刚好是一整个数据，这时外部序列计数器会使得外部发送数据暂停一个周期，将前面累积的64bit数据发送出去，这样不会造成数据丢失，且gearbox两端的整体带宽匹配。但会使得外部发送模块有周期性暂停。具体gearbox64b/66b参考ug576-C3:TC synchronous Gearbox:

5，User data width：64

6，internal data width ：32

user data width 与internal data width的关系会导致 userclk与userclk2的倍数关系改变，具体查看手册。

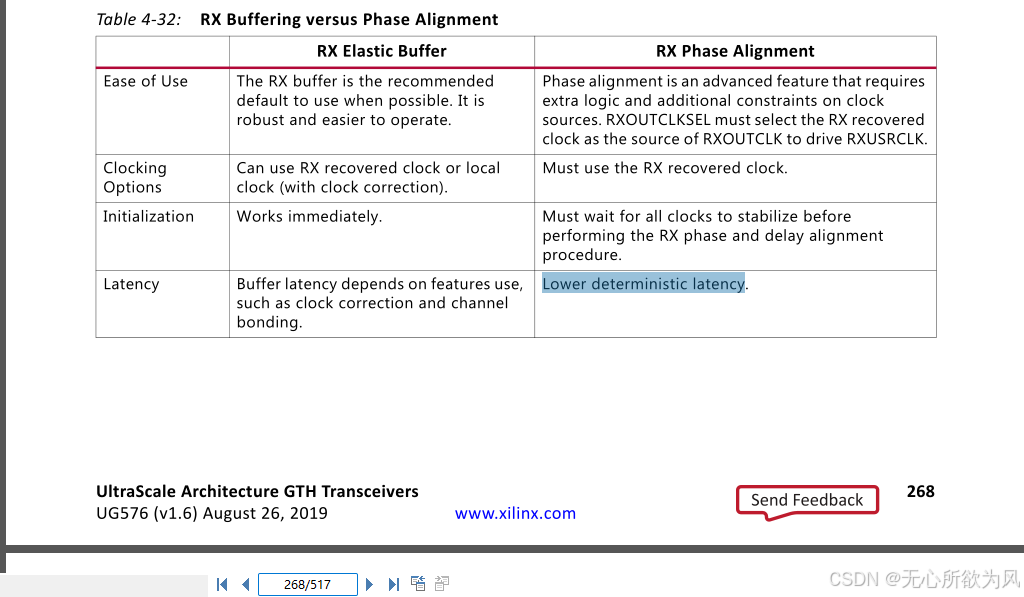

7,Buffer：使能，如果不使能，需要自己编写相位同步电路（我一直使用buffer。buffer与相位对齐电路的主要区别：数据的latency！buffer的latency大，相位对齐电路的latency小。如果工程对延迟敏感，使用相位对齐电路）。

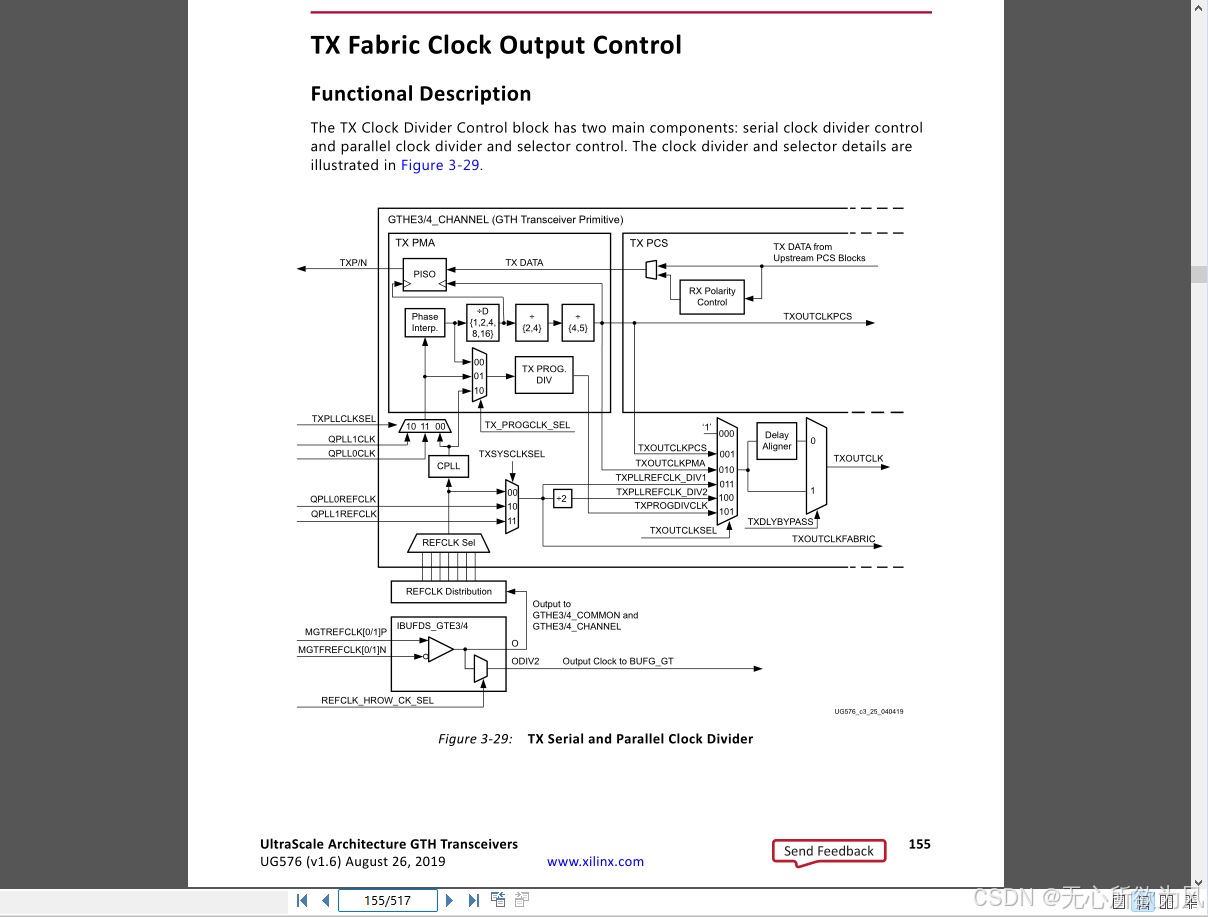

8，TXOUTCLK source：使用CLKPMA（个人习惯，这个没什么具体的区别，若要详细划分可以参考 ug576-p155，rx有对应的RX Fabric Clock）

9，后面的Advance模块，基本不用动。

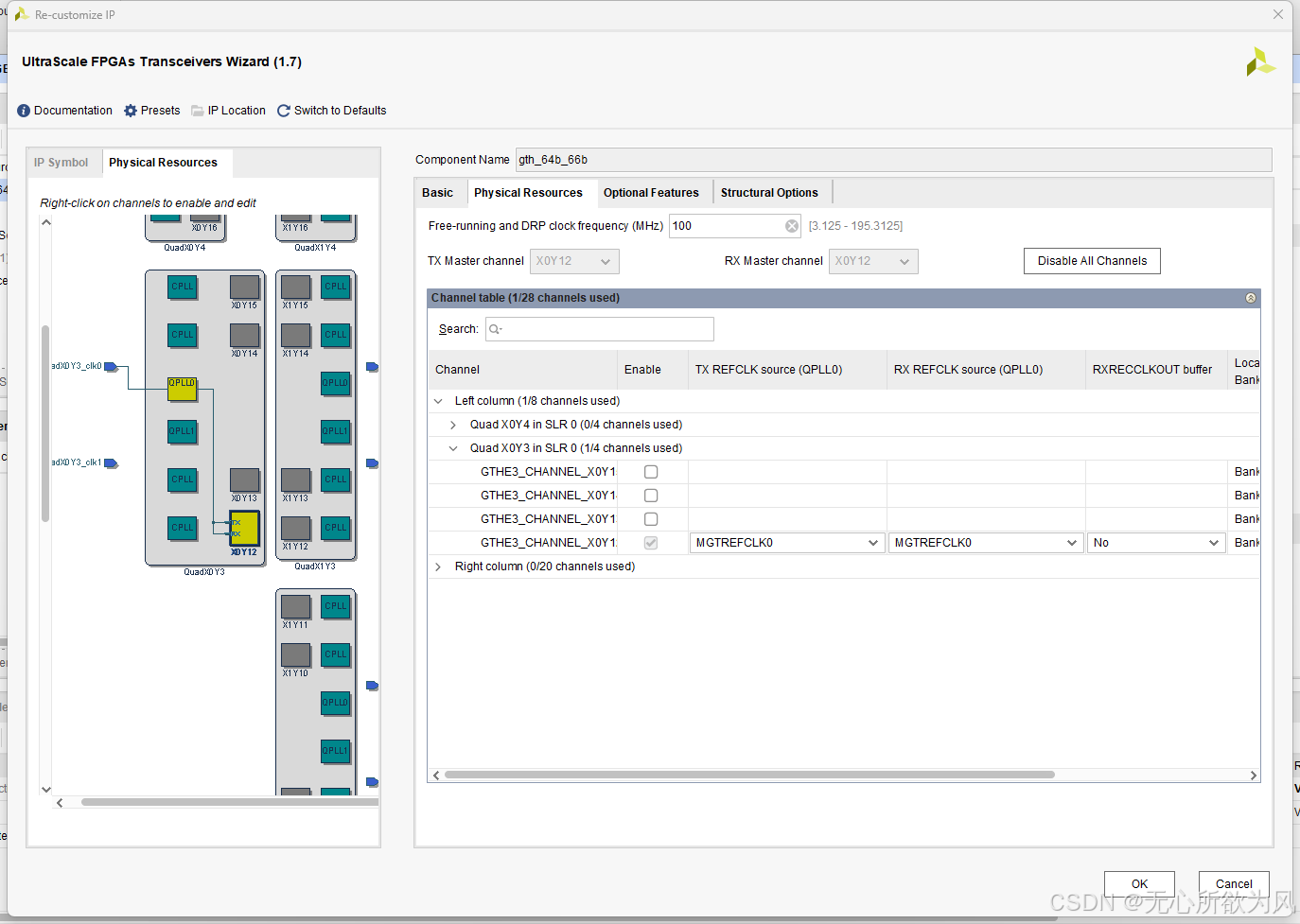

二、Physical Resources

物理配置，虽然这里可以配置，但是最后XDC中的物理物理约束具有最高优先级。这里可以随便点一点。DRP_CLK随便用一个时钟（基本不咋用），在范围内就行（这个范围测试过前面的配置会影响，根据自己的情况自行选择时钟）

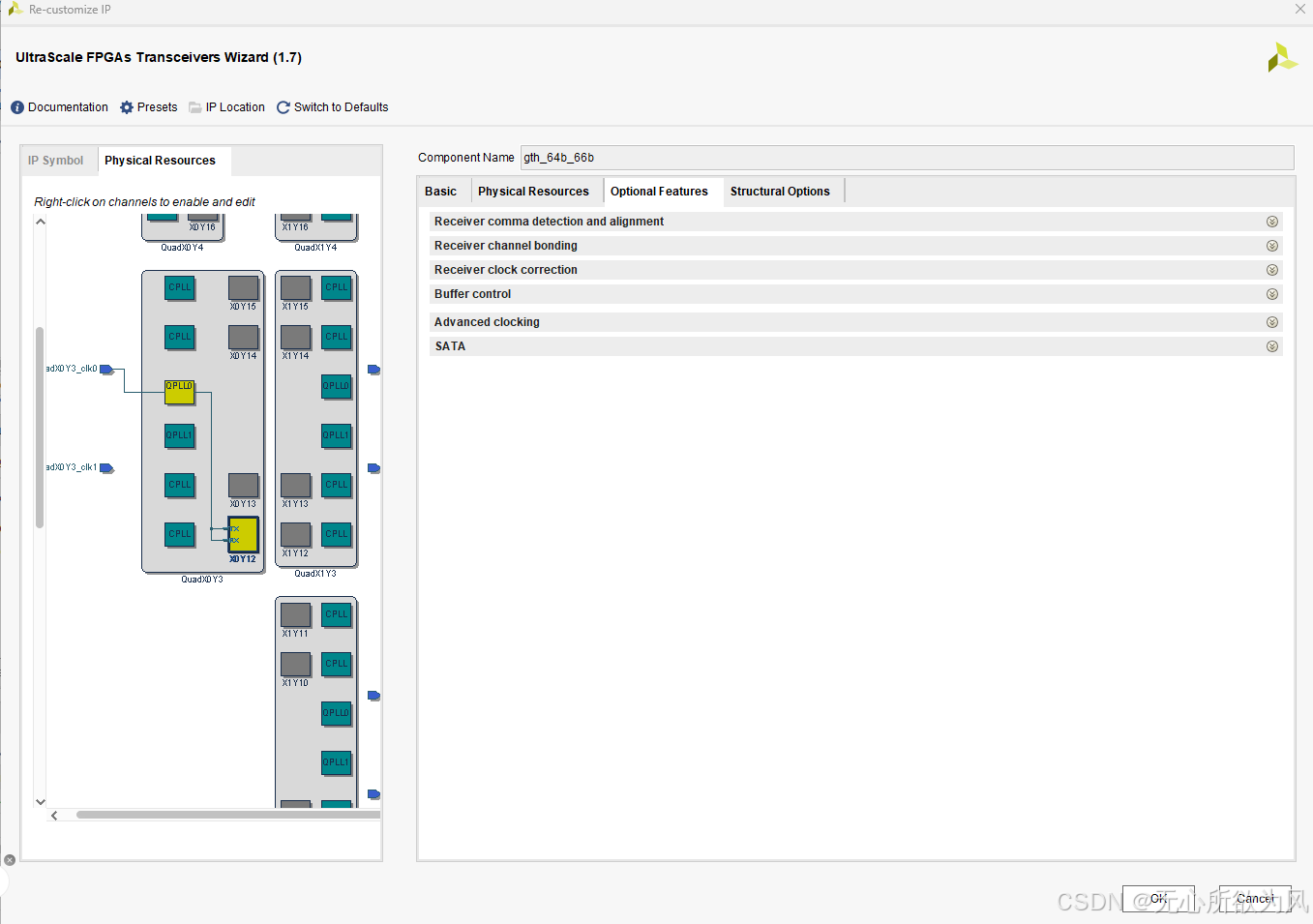

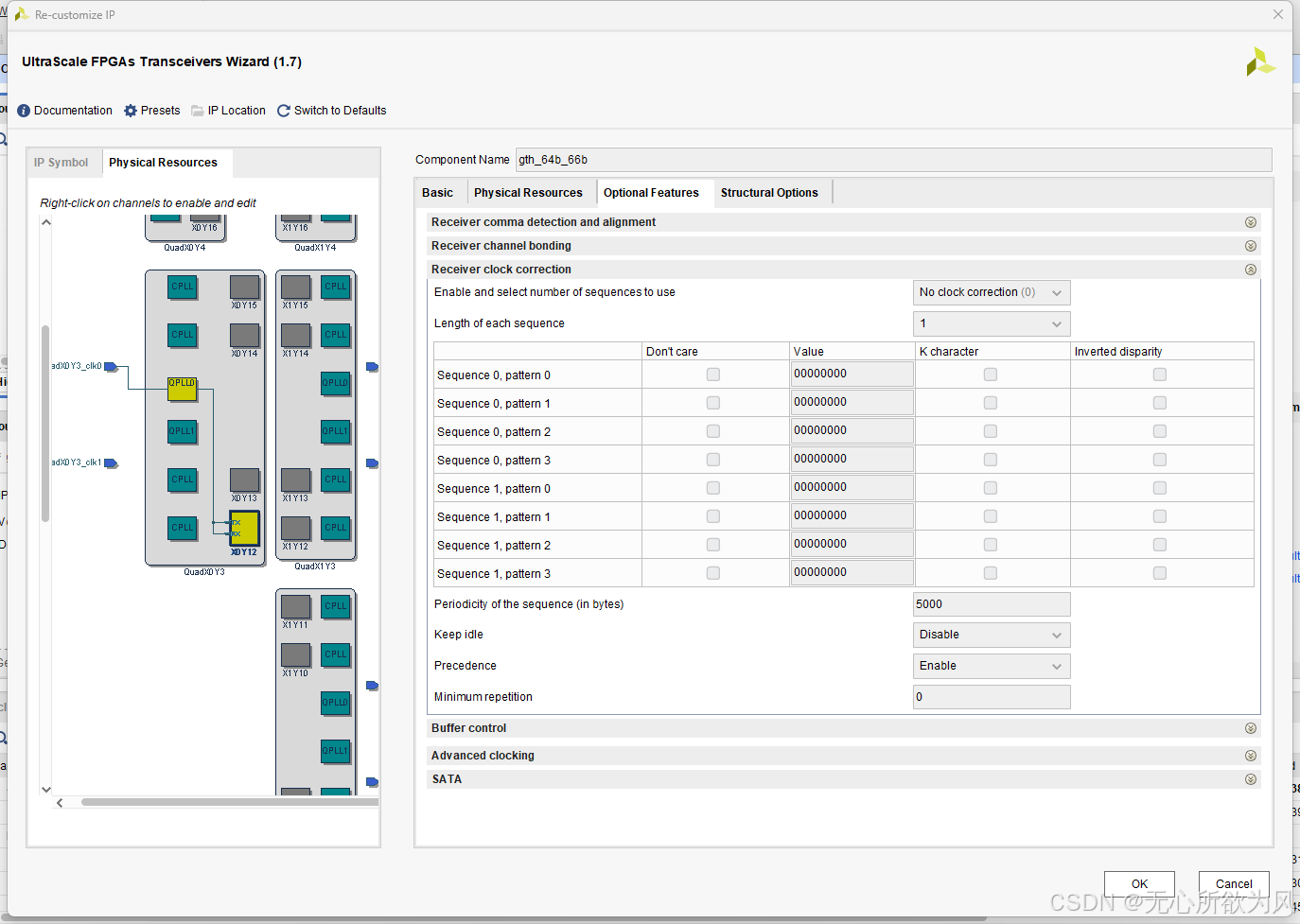

三，Optional Features

这里是一些选项：

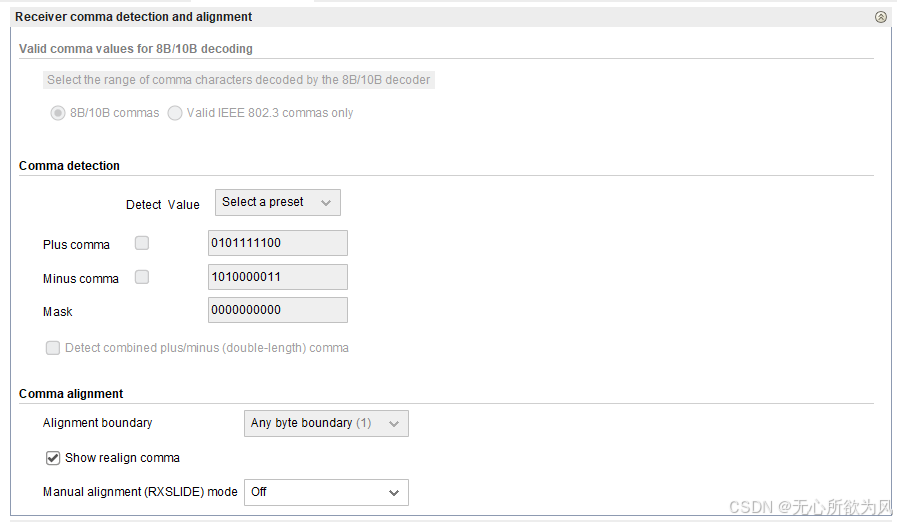

1，receiver comma detection and alignment（接收端逗号检测与对齐）

该模块负责逗号检测与逗号对齐。因为我们本次编写的为64b/66b，是通过hear来区分数据与控制信号的。并不需要逗号。comma一般用于8b/10b中，所以这里是灰色。

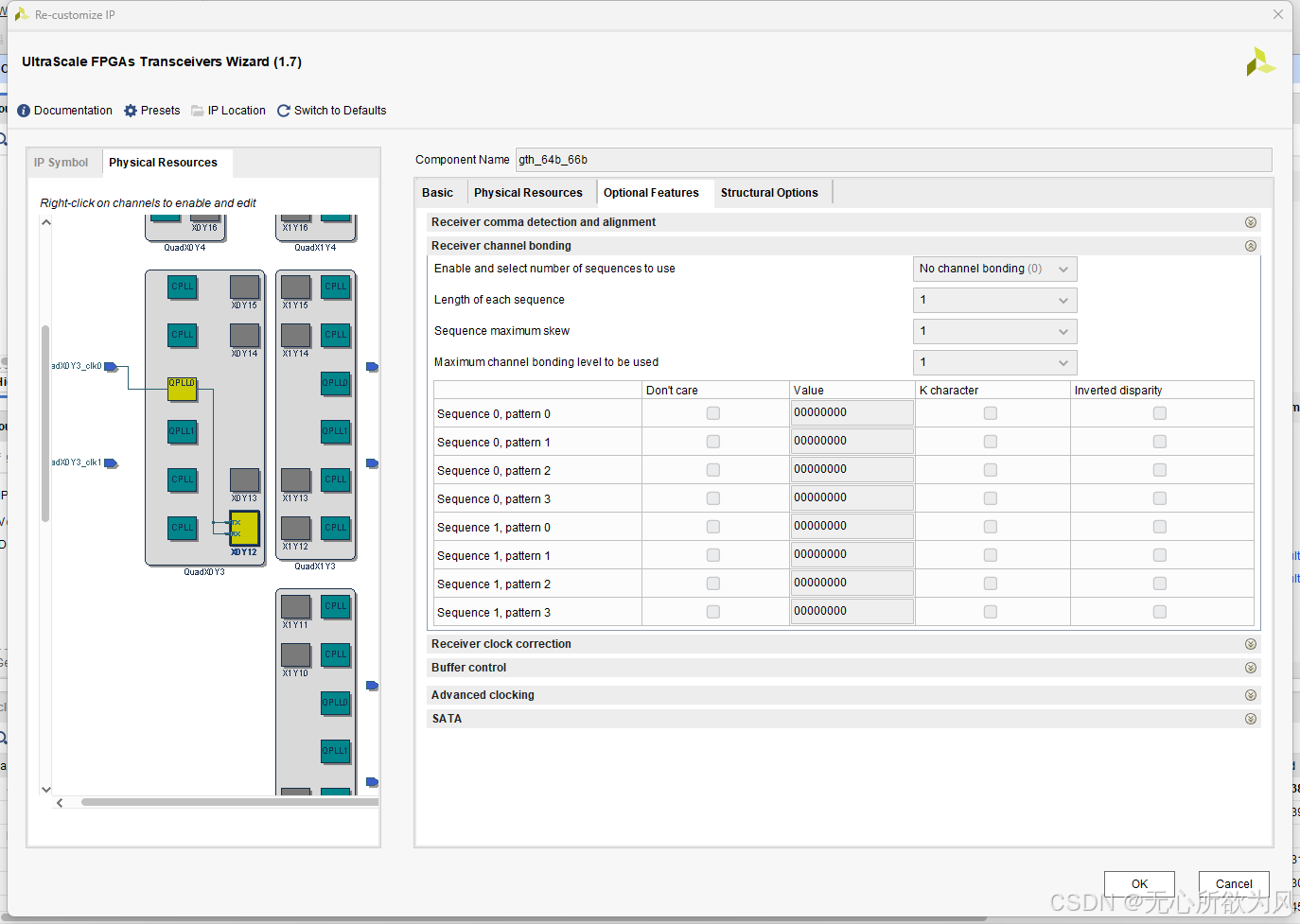

2，received channel bonding

接受通道对齐，一般是在多通道GT中使用。

3，received clock correction

接受段时钟校正。

在数据中每隔一段固定时间插入一个K码或者D码。在8b/10b开发中会使用。64b/66b中为灰色。因为使用gearbox。

4，buffer control

buffer控制，没用过

5，advanced clocking

qpll之类相关的，没用过

6，SATA

sata开发中使用。

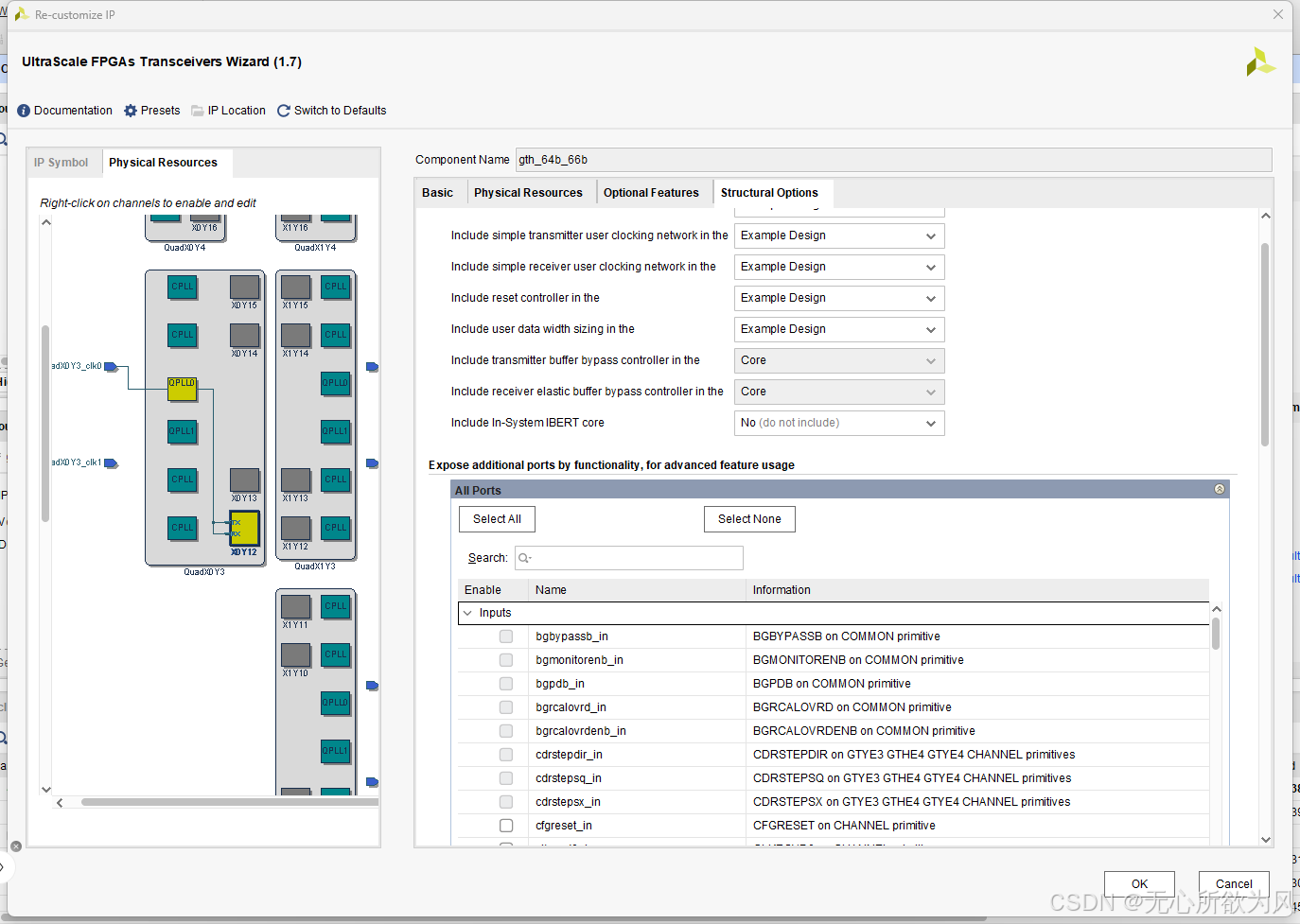

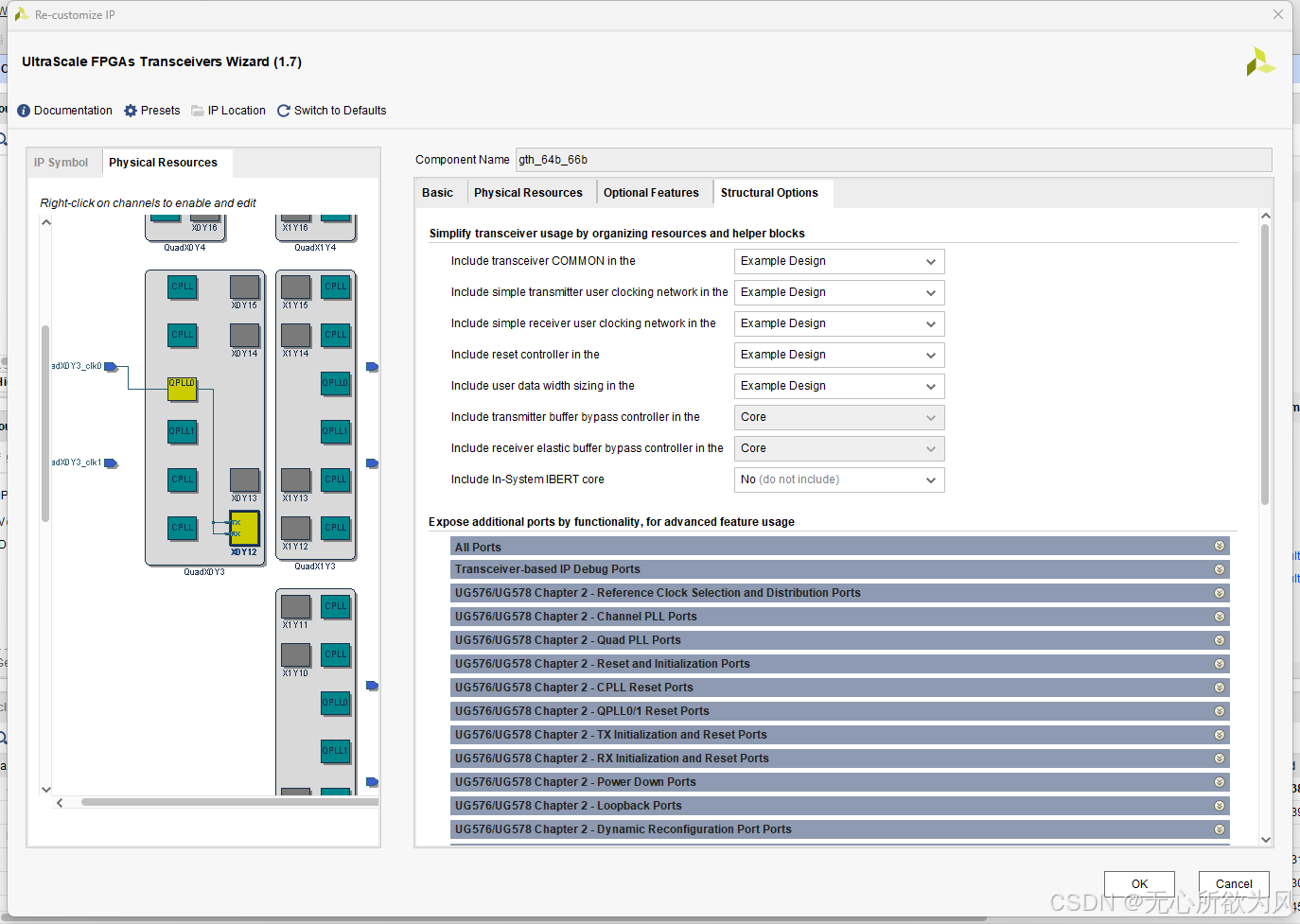

四，structural options

1， helper_block

上半部分是控制生成example_prj时是否将COMMON_CLK，usesr_clocking，reset_controller等share_module放出来，这会改变ip的一些接口。推荐放在外面，可以更好的帮助我们学习控制这个IP。同时也可以更加快速的去搭建一个Quard中1-4个channel_module（因为common_clk被引出来了）。

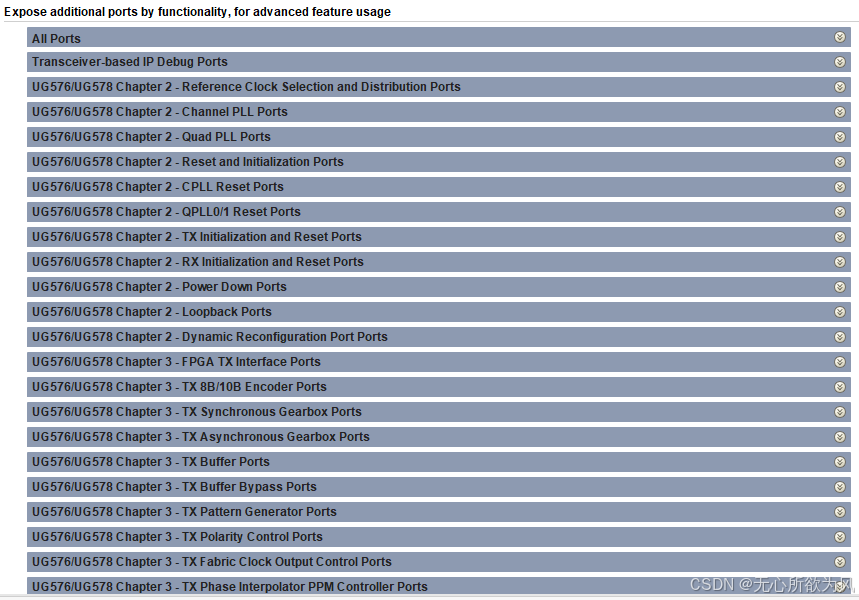

2，interface（接口模块）

根据自身需求去选择对应接口是否开启。（xilinx非常贴心的在这个界面中，将相关的port在手册中的那一个部分进行了标注，根据自己所需去学习对应模块）

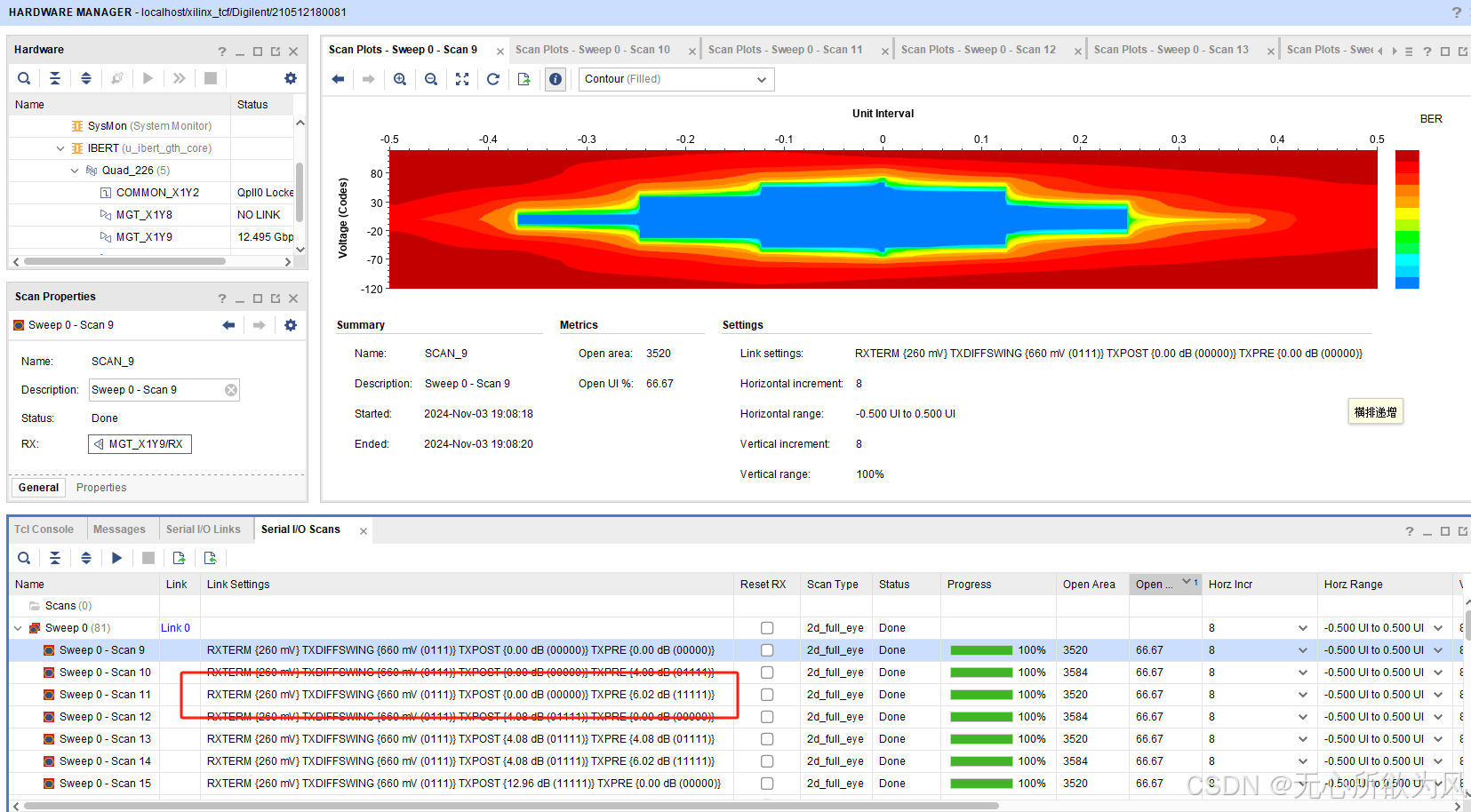

一般常用的: 接受，发送的极性控制，发送端的摆幅，预加重，后加重。一般来说就是在测试眼图中的参数。如下图

以上，ip配置完毕。

2.example_prj学习

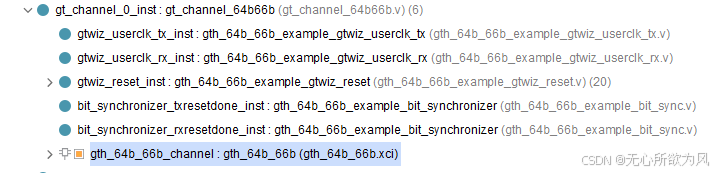

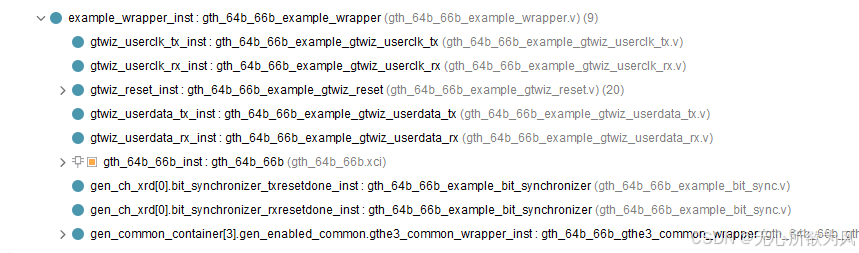

生成例子如下：

主要包含userclk模块，reset模块，去历程中跑仿真，链接对应端口。大概耗费了三天，最总搭建了gth_channel。主要是复位，common_clk之间的相互连接。

module gt_channel_64b66b
(
    input                               i_sys_clk                  ,
    input                               i_sys_rst                  ,
    input                               i_gtref_clk                ,

    input                               i_rx_rst                   ,
    input                               i_tx_rst                   ,

    output                              o_tx_done                  ,
    output                              o_rx_done                  ,

    input              [   2:0]         i_gt_loopback              ,

    input              [   3:0]         i_txdiffctrl_in            ,//摆幅
    input              [   0:0]         i_txpolarity_in            ,//极性
    input              [   4:0]         i_txpostcursor_in          ,//后加重
    input              [   4:0]         i_txprecursor_in           ,//预加重

    input              [   0:0]         i_rxpolarity_in            ,//极性

    //DRP接口
    input  wire        [   8:0]         i_drpaddr_in               ,
    input  wire        [   0:0]         i_drpclk_in                ,
    input  wire        [  15:0]         i_drpdi_in                 ,
    input  wire        [   0:0]         i_drpen_in                 ,
    input  wire        [   0:0]         i_drpwe_in                 ,
    output wire        [  15:0]         o_drpdo_out                ,
    output wire        [   0:0]         o_drprdy_out               ,

    //qpll 外部公用common模块传入
    input                               i_rx_qpll_lock             ,
    input                               i_tx_qpll_lock             ,

    input                               qpll0clk_in                ,
    input                               qpll0refclk_in             ,
    input                               qpll1clk_in                ,
    input                               qpll1refclk_in             ,

    output                              o_rx_clk                   ,
    output             [  63:0]         o_rx_data                  ,
    output                              o_rx_data_valid            ,
    output             [   1:0]         o_rx_header                ,
    output                              o_rx_header_valid          ,
    input                               i_rxgearboxslip            ,//手动对齐

    output                              o_tx_clk                   ,
    input              [  63:0]         i_tx_data                  ,
    input              [   1:0]         i_tx_header                ,
    input              [   6:0]         i_tx_seq                   ,//外部序列计数器


    input                               i_rx_gt_p                  ,
    input                               i_rx_gt_n                  ,
    output                              o_tx_gt_p                  ,
    output                              o_tx_gt_n
);

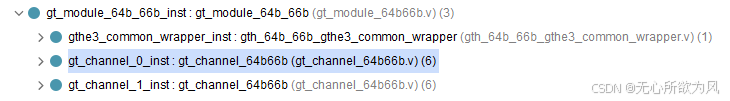

这样构建channel的好处就是之后再构建一个gt_module模块，根据quad的原则，一个module模块最多可以例化四个channel，从而实现了快速开发，比如我就建立两通道进行回环测试。


module gt_module_64b_66b
(
    input                               i_sys_clk                  ,
    input                               i_sys_rst                  ,

    input                               i_mgtref_clk_p             ,
    input                               i_mgtref_clk_n             ,

//channel_0
    input                               i_c0_rx_rst                ,
    input                               i_c0_tx_rst                ,
    output                              o_c0_tx_done               ,
    output                              o_c0_rx_done               ,
    input              [   2:0]         i_c0_gt_loopback           ,
    input              [   3:0]         i_c0_txdiffctrl_in         ,
    input              [   0:0]         i_c0_txpolarity_in         ,
    input              [   4:0]         i_c0_txpostcursor_in       ,
    input              [   4:0]         i_c0_txprecursor_in        ,
    input              [   0:0]         i_c0_rxpolarity_in         ,

    input  wire        [   8:0]         i_c0_drpaddr_in            ,
    input  wire        [   0:0]         i_c0_drpclk_in             ,
    input  wire        [  15:0]         i_c0_drpdi_in              ,
    input  wire        [   0:0]         i_c0_drpen_in              ,
    input  wire        [   0:0]         i_c0_drpwe_in              ,
    output wire        [  15:0]         o_c0_drpdo_out             ,
    output wire        [   0:0]         o_c0_drprdy_out            ,

    output                              o_c0_rx_clk                ,
    output             [  63:0]         o_c0_rx_data               ,
    output                              o_c0_rx_data_valid         ,
    output             [   1:0]         o_c0_rx_header             ,
    output                              o_c0_rx_header_valid       ,
    input                               i_c0_rxgearboxslip         ,//手动对齐
    output                              o_c0_tx_clk                ,
    input              [  63:0]         i_c0_tx_data               ,
    input              [   1:0]         i_c0_tx_header             ,
    input              [   6:0]         i_c0_tx_seq                ,//外部序列计数器
    input                               i_c0_rx_gt_p               ,
    input                               i_c0_rx_gt_n               ,
    output                              o_c0_tx_gt_p               ,
    output                              o_c0_tx_gt_n               ,

//channel_1
    input                               i_c1_rx_rst                ,
    input                               i_c1_tx_rst                ,
    output                              o_c1_tx_done               ,
    output                              o_c1_rx_done               ,
    input              [   2:0]         i_c1_gt_loopback           ,
    input              [   3:0]         i_c1_txdiffctrl_in         ,
    input              [   0:0]         i_c1_txpolarity_in         ,
    input              [   4:0]         i_c1_txpostcursor_in       ,
    input              [   4:0]         i_c1_txprecursor_in        ,
    input              [   0:0]         i_c1_rxpolarity_in         ,

    input  wire        [   8:0]         i_c1_drpaddr_in            ,
    input  wire        [   0:0]         i_c1_drpclk_in             ,
    input  wire        [  15:0]         i_c1_drpdi_in              ,
    input  wire        [   0:0]         i_c1_drpen_in              ,
    input  wire        [   0:0]         i_c1_drpwe_in              ,
    output wire        [  15:0]         o_c1_drpdo_out             ,
    output wire        [   0:0]         o_c1_drprdy_out            ,

    output                              o_c1_rx_clk                ,
    output             [  63:0]         o_c1_rx_data               ,
    output                              o_c1_rx_data_valid         ,
    output             [   1:0]         o_c1_rx_header             ,
    output                              o_c1_rx_header_valid       ,
    input                               i_c1_rxgearboxslip         ,//手动对齐
    output                              o_c1_tx_clk                ,
    input              [  63:0]         i_c1_tx_data               ,
    input              [   1:0]         i_c1_tx_header             ,
    input              [   6:0]         i_c1_tx_seq                ,//外部序列计数器
    input                               i_c1_rx_gt_p               ,
    input                               i_c1_rx_gt_n               ,
    output                              o_c1_tx_gt_p               ,
    output                              o_c1_tx_gt_n
);

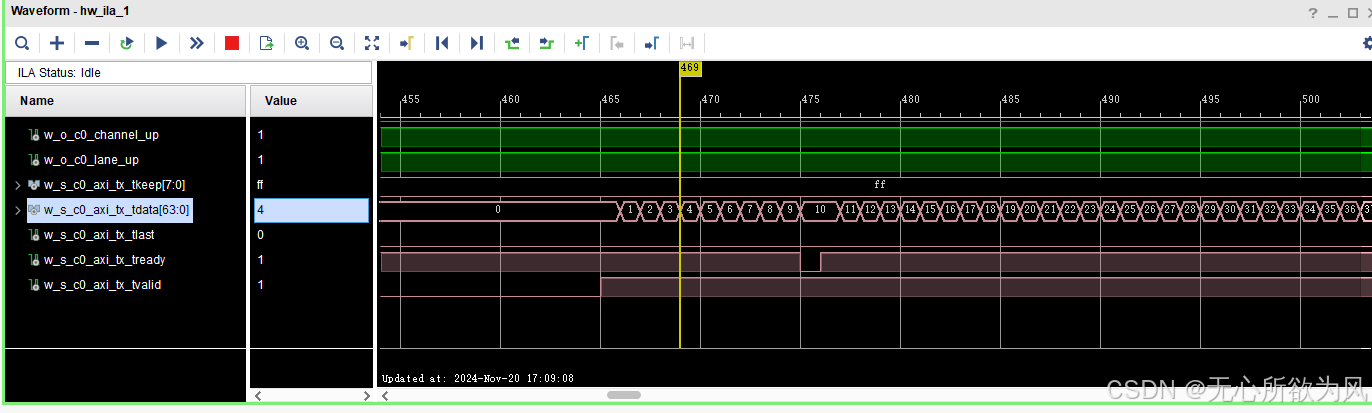

3.整体工程搭建

我们需要自己实现64/66的phy层，进行phy的编写。

包含phy_rx，phy_tx模块，对gt收发器接受到的数据进行解包

phy_rx如下：

module phy_rx
(
    input                               i_rx_clk                   ,
    input                               i_rx_rst                   ,
    input              [  63:0]         i_rx_data                  ,
    input                               i_rx_valid                 ,
    input              [   1:0]         i_rx_header                ,
    input                               i_rx_header_valid          ,

    output             [  63:0]         m_axis_data                ,
    output             [   7:0]         m_axis_keep                ,
    output                              m_axis_last                ,
    output                              m_axis_valid
);

解包还需要控制rxgearboxslip，该信号用于控制gt收发器的接受端口的数据对齐，

module PHY_rx_bitsync#(
    parameter       P_HEARER_VALID_NUMNER = 64  ,
    parameter       P_SLIPBIT_GAP         = 40
)(
    input           i_clk                       ,
    input           i_rst                       ,
   (* MARK_DEBUG="true" *)input  [1:0]    i_header                    ,
   (* MARK_DEBUG="true" *)input           i_headr_valid               ,
   (* MARK_DEBUG="true" *)output          o_slipbit                   ,
   (* MARK_DEBUG="true" *)output          o_sync
);

参考了example_prj中的工程。

核心就是，检验头部header，在64/66b中：

控制头说明：00：帧错误；01：纯数据帧；10：控制帧；11：帧错误

检测header是否一直为01或10。没有其他两种错误，即可认为链接建立完成。

若为满足预定时间的要求，即偶尔出现了00或者11，任然有错，发起一次o_slipbit。对拼接数据的位置进行移动。直到满足稳定要求。且o_slipbit的移动间隔必须大于32个周期，任然是使用了gearbox的原因。
