0x00 前言

  接上篇，复习过51单片机后，本次来讲述运放的基础，原来以为不能大一就考运放的，关键基础都没学呢，但是我发现我还是太嫩了。博主在此之前从未接触过运放，权当博主的学习笔记吧，如有问题恳请纠正。

参考文章：

https://blog.youkuaiyun.com/qq_29350001/article/details/52982870

0x01 了解即可

1. 运放定义

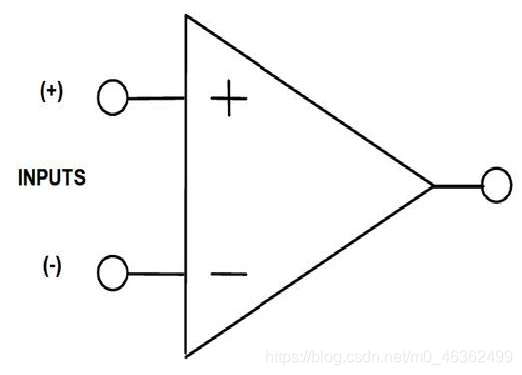

运算放大器（OP Amp常简称为“运放”）是具有很高放大 倍数的电路单元。在实际电路中，通常结合反馈网络共同组成 某种功能模块。由于早期应用于模拟计算机中，用以实现数学 运算，故得名“运算放大器”，此名称一直延续至今。



2. 运放特点

（来自学长的ppt）

 3. 运放分类

按集成个数分：单运放  双运放  四运放

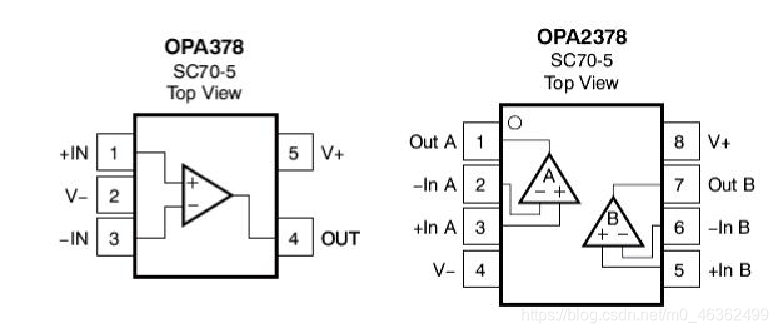

（左：单运放  右：双运放）

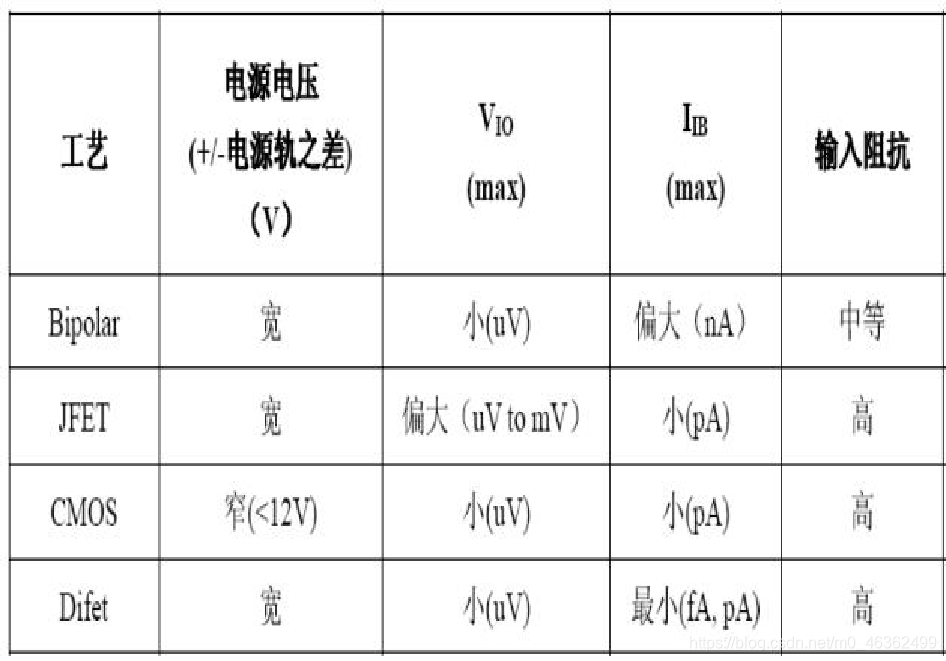

按制造工艺分

按用途分：

运算放大器 仪表放大器 音频放大器 差分放大器 功率放大器

电流反馈性放大器 高频放大器 宽带放大器 缓冲器

4.运放参数

输入失调电压（Vio）

输入失调电压(Input off set Voltage)，简称Vio，其定义是为使运算放大器输出端为 0V(或接近0V)所需加于两输入端间之补偿电压。理想之运 算放大器其Vio为0V，一般为毫伏级，此参数越小越好。

输入偏置电流（Iib）

偏置电流 （bias current） 就是第 一级放大器输入晶体管的基极直流电流的平均值。此参数 越小越好。

共模电压增益（Avc）

两输入端输入差模电压，输出电 压的变化量与输入电压变化量之比。

共模输入电压范围（Vicm）

这表示运算放大器两输入端 与地之间能加的共模电压的范围。

最大输出电压（Vom）

 对于实际运算放大器，若振幅变 大，则输出信号接近正、负电源电压进入饱和状态，出现 失真。在出现失真之前的最大电压称为最大输出电压。

共模抑制比（Kcmr）

 差模电压增益Avd与共模电压增益 Avc之比称为共模抑制比。可以表示为KCMR=20lg（Avd/Avc） dB。此值越大越好，但是会随着信号的频率升高而下 降，一般都大于80dB。

电源电压抑制比（Ksvr）

运放的失调电压随电源的变化 率称为电源电压抑制比，若电源变化△VS时失调电压变化 量为△VIo，则Ksvr定义为：KSVR=20lg（△VS/△VIo）dB。此 值越大越好，较小时输出中出现电源噪声。

共模输入电压范围（Vicm）

这表示运算放大器两输入端 与地之间能加的共模电压的范围。

消耗电流（ICC）

这是运算放大器电源端流通用的电 流，随外加电路与电源电压的不同而变化。消耗电流越小 越好，较大时放大器发热增加引起输出直流漂移增大。

转换速率（Slewing Rate,SR）

若输入信号变化块，则输出跟不上输 入的变化速度。SR是表示这种跟踪性能的参数。该值越 大越好，但是该值高的运算放大器其他性能较差。该参数 是指输出电压的变化量与发生这个变化所需时间之比的最 大值。SR通常以V/µs为单位表示。

转换速率也称压摆率，其定义是运放在额定负载及 输入阶跃大信号时输出电压的最大变化率 。
