实验室考核————交通灯控制器（红绿灯）

0x00 前言

  学校实验室的阶段测试，是一个交通灯控制器，开始感觉貌似不太难，但是搞着搞着，发现情况不对，还是出现了些问题的（可能还是我菜），这周六中午放的题，下午，把大框搭好了，然后身体就开始不舒服（得好好锻炼身体了），等周日中午，感觉好一些了，继续完善了一下，开始调bug，，等晚上差不多了，就交了。有些可惜的是RCTF就在这两天，没参加上，等复现了。

笔者水平有限，但是还是分享一下。

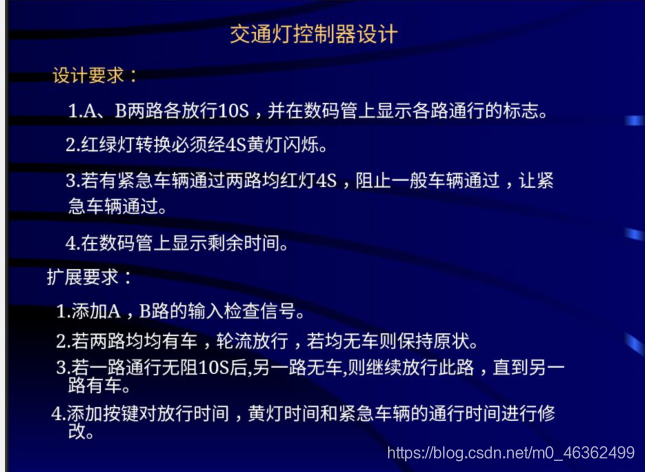

0x01 题目

有一说一，第一眼看到题目时我是懵的，拓展里的1，2，3条我没看懂，没关系，还给了一个仿真图，我们来和仿真结合分析一下

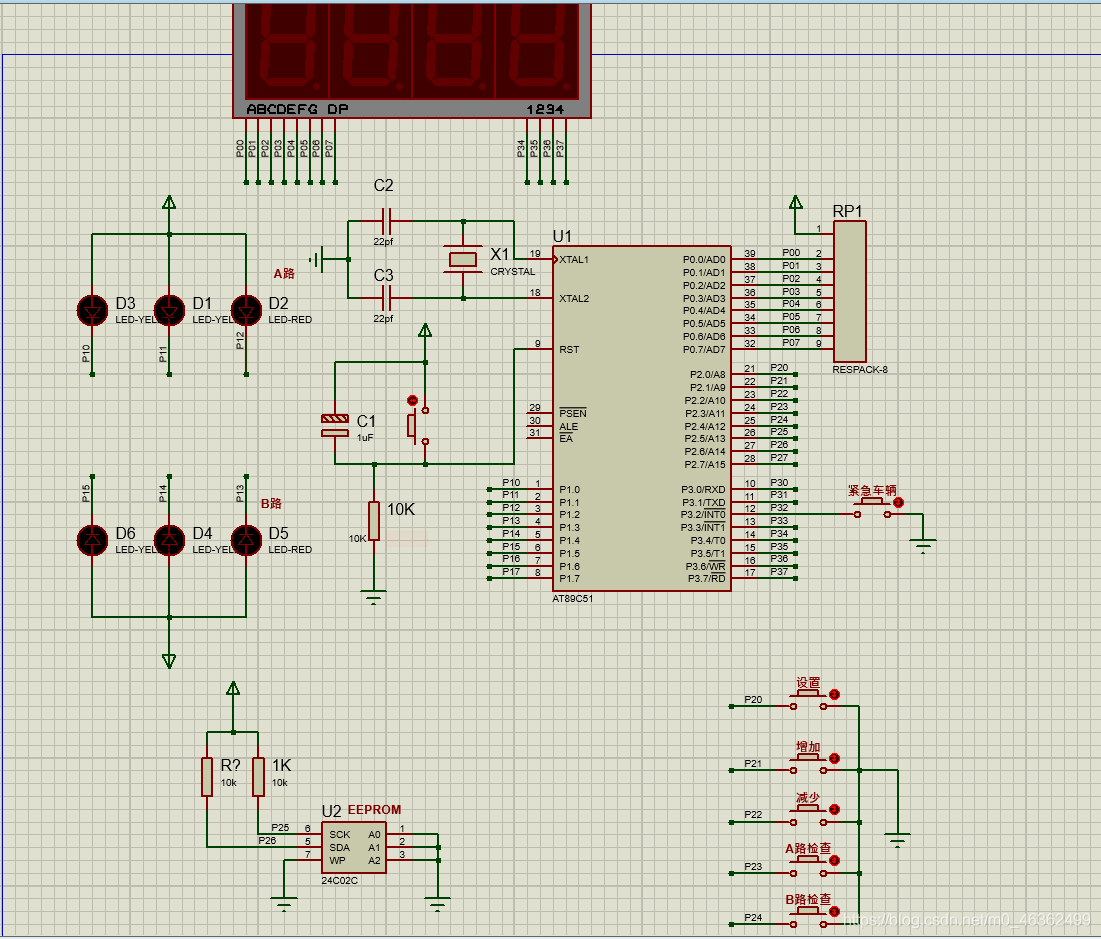

仿真：

很清晰，不过，有些小错误，貌似没有绿灯，最后通过询问，我把D3,D6设为绿灯。

分析：

基础要求：

为了满足要求在循环播放时为：

       A路：绿灯（10s）--->  黄灯 （闪烁4s）---> 红灯（10s）--->黄灯（闪烁4s）
       B路：绿灯（10s）--->  黄灯 （闪烁4s）---> 红灯（10s）--->黄灯（闪烁4s）

紧急按键，是中断0。

       当按下“紧急车辆”按钮，马上红灯（4s）。

（基础要求很好理解）

拓展要求：

1. 当按下A路检查，或B路检测，就代表A，B路来车了

2. 当在绿灯时，两路车都有车，就循环放行：首先A路绿灯，同时B路红灯；之后交换A路红灯，同时B路绿灯。

3.当只有一路车，且绿灯积累10s后，若另一路没有车，就继续放行，这里，的继续放行概念很模糊，这里我设置成：如果进入这种情况，数码管将  黑屏，且继续放绿灯，当另一路来车时，数码管退出黑屏。然和进入两路都有车的情况。

4. 修改没啥可说的，需要注意的，就是，所有的数字要用变量代替。



0x02 基础要求

先把 延时写上：

void Delay(u16 t)
{
	while(t--);
}

数码管显示：

这个时候注意，因为在拓展要求时要进行修改还有需要的黑屏，所以数码管的显示一共有5种显示

1. 正常

2.放行时间修改模式

3.黄灯时间修改模式

4.紧急时间修改模式

5.黑屏

我们用一个变量 model来选择：

u8 code Duanxuan[]={                       //????
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

u8  WE[]={0x00,0x00,0x00,0x00};   //位选
u16 numA=10, numB=10;		  //数码管的显示数字
u8 emergency_t = 4;	          //紧急时间
u8 Red_A_T = 10,Green_A_T = 10, Yellow_A_T =4;//A红绿灯
u8 Red_B_T = 10,Green_B_T = 10, Yellow_B_T =4;//B红绿灯
u8 model = 0;                     //用来判断修改哪个时间

void display(void)
{
	static unsigned char i = 0;

	P0 = 0xff;

	P3 = (0x10 << i) | 0x04;

	P0 = WE[i++];

	i %= 4;
}
void SMC_show(void)
{

	if(model == 0)//正常
	{
	         WE[0] = ~Duanxuan[numA/10];
	         WE[1] = ~Duanxuan[numA%10];
	         WE[2] = ~Duanxuan[numB/10];
	         WE[3] = ~Duanxuan[numB%10];
	}
	 else if(model == 1)//放行
	{
		WE[0] = ~Duanxuan[Green_A_T/10];
		WE[1] = ~Duanxuan[Green_A_T%10];
		WE[2] = ~Duanxuan[Green_B_T/10];
		WE[3] = ~Duanxuan[Green_B_T%10];

	}
	else if (model == 2)//黄
	{
		WE[0] = ~Duanxuan[Yellow_A_T/10];
		WE[1] = ~Duanxuan[Yellow_A_T%10];
		WE[2] = ~Duanxuan[Yellow_B_T/10];
		WE[3] = ~Duanxuan[Yellow_B_T%10];
	}
	else if (model == 3)//紧急
	{
                WE[0] = ~Duanxuan[emergency_t/1000];
		WE[1] = ~Duanxuan[emergency_t/100%10];
		WE[2] = ~Duanxuan[emergency_t/10%10];
		WE[3] = ~Duanxuan[emergency_t%10];
		}
	else if (model == 4)//黑屏
	{
                WE[0] = ~Duanxuan[16];
		WE[1] = ~Duanxuan[16];
		WE[2] = ~Duanxuan[16];
		WE[3] = ~Duanxuan[16];
	}
}

用定时器进行倒计时 && 黄灯闪烁：

void Service_T0(void) interrupt 1
{
	TH0 = (65535-50000) / 256;
	TL0 = (65535-50000) % 256;

	if(count++ >= 20)
	{
		if(emergency == 0 && signle == 0 && both == 0 && ((come_a == 1 && come_b == 0) || (come_a == 0 && come_b == 1)) && (LedA_Select%4 ==0 || LedB_Select%4 ==0))

		count_change_t++;

		if(model == 0)
		{
			numA--;
			numB--;
		}

		count = 0;
	}

	//==利用定时 黄灯闪烁
	if(LedA_Select%4 == 1 && emerg
