分立器件---运放9个基本电路

0、前言

（1）虚断虚短条件：负反馈接线，工作在线性区

（2）运放的特性

1、理想运放的输入阻抗无穷大；2、当给运放引入负反馈时，Un=Up；3、虚断：电流为0；4、虚短：电压相等

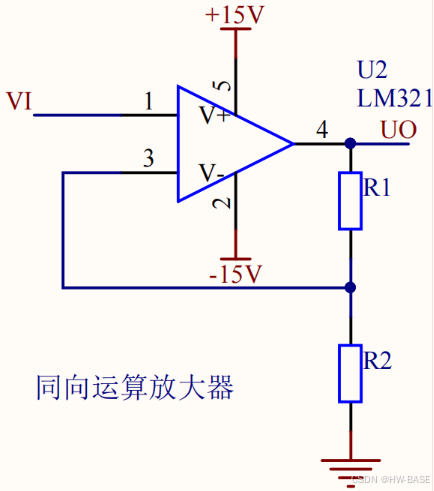

1、同向运算放大器

虚断：I1 = I3 = 0；虚短：U1 = U3 = VI；根据分压原理可以列出： UO * R2 / (R1 + R2) = UI

得出结果：UO = (R1 + R2) / R2 * VI

2、反向运算放大器
