51单片机点灯

---

前言

点灯包括：单个LED闪烁，所有 LED闪烁，LED左流，LED右流，LED循环流

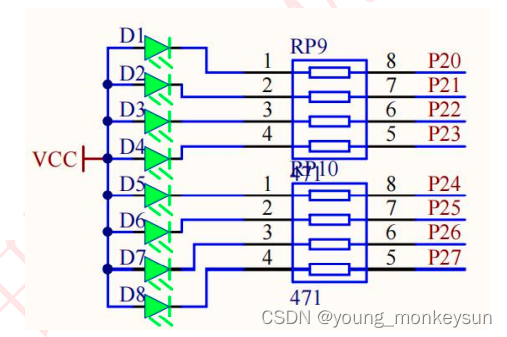

一、单片机LED原理图

VCC为电源，输出高电平。P20-P27为C51芯片引脚。LED灯点亮，电流只能从左流向右。控制芯片引脚默认输出高电平，LED左右均为高电平，即LED默认不亮。要点亮哪个LED灯，只需控制对应引脚输出低电平即可。

二、点灯代码

#include "reg52.h"
#include "intrins.h" //_crol_()和_cror_()函数要用
typedef unsigned int uint;
typedef unsigned char uchar;
sbit LED0 = P2^0;
sbit LED1 = P2^1;
sbit LED2 = P2^2;
sbit LED3 = P2^3;
sbit LED4 = P2^4;
sbit LED5 = P2^5;
sbit LED6 = P2^6;
sbit LED7 = P2^7;
#define LED P2 //包含8个LED灯

void delay(uint i){
	while(i--){
	}
}
void main(){
	while(1){
         /*第一个LED闪烁*/
		/*LED0 = 0;
		delay(50000);
		LED0=1;
	    delay(50000);*/

		/*全部闪烁*/
		/*LED = 0xff;
		delay(50000);
		LED = 0x00;
		delay(50000);*/


		uint i;
		/*流水灯,右流*/
		/*LED = 0xfe;
		for(i=0 ; i<7;++i){
			delay(10000);
			LED = _crol_(LED , 1);
			delay(10000);
		}*/

		/*流水灯，左流*/
		/*LED = 0x7f;  //循环流保存左右流并注释该行即可
		for(i=0 ; i<7;++i){
			delay(10000);
			LED = _cror_(LED , 1);
			delay(10000);
		}*/


		/*摩斯密码，SB .../_...
		  不完美，需要用到多线程。前三个和后三个各自闪烁，每个灯各自线程控制，中间俩个灯常亮。
		*/
		/*
		LED = 0xE7;
		delay(50000);
		LED = 0x00;
		delay(50000); */
	}
}

代码解释

1.为什么LED闪烁要用两个 delay()函数？

因为程序执行速度非常快，只保留第一个delay()函数，LED熄灭后会很快点亮，虽然其在闪烁，但肉眼无法察觉。

2. 为什么LED=0xfe之类的16进制？

因为LED定义为P2的所有引脚，P2的8个引脚分别控制8个LED灯。0xfe转换为二进制为1111 1110。低位0表示P20引脚为低电平，即第一个LED灯点亮，其他熄灭。在左右流水灯中的左右位移函数 _crol_() 和 _cror_() 中移动给定的十六进制数，以此顺序点亮对应LED灯。

3.为什么for循环中阈值为7而不是8？

要控制8个灯依次点亮，而在for循环体外已经控制点亮了第一个灯，即LED=0xfe。所以只要控制其他七个灯即可。

总结

除了数模电忘干净了很多看不懂，其他比较简单。
