C51单片机学习笔记——点亮LED灯

在我们学完C语言后，我们可以做一些小开发，尤其对于电子信息工程的学生来说，单片机无疑是最好的选择，它可以实现软硬件的交互，实现一些特定的功能，在零基础刚入门的同学可以从51单片机开始，再去学习stm32，废话不多说，直接上教程。

一、LED模块原理图

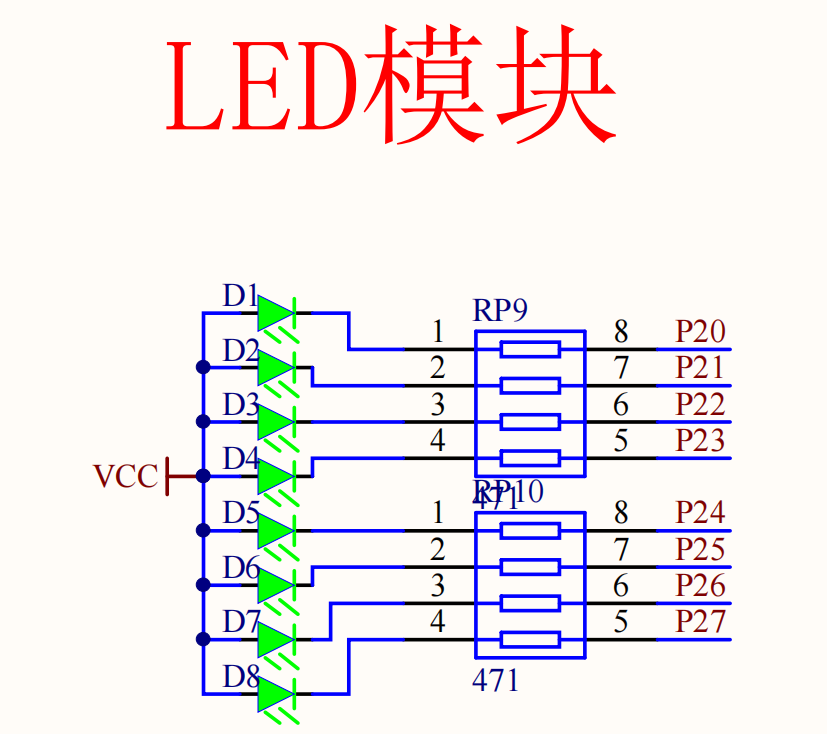

我们在学习单片机LED点亮前首先要了解它的原理，下面这张图就是LED模块的原理图。

首先我们LED阳极接入电源VCC（通常为5V），当GPIO输出低电平时，电流从电源通过LED和限流电阻（470Ω）流向GPIO引脚，最后点亮LED灯。

二、进制的转换

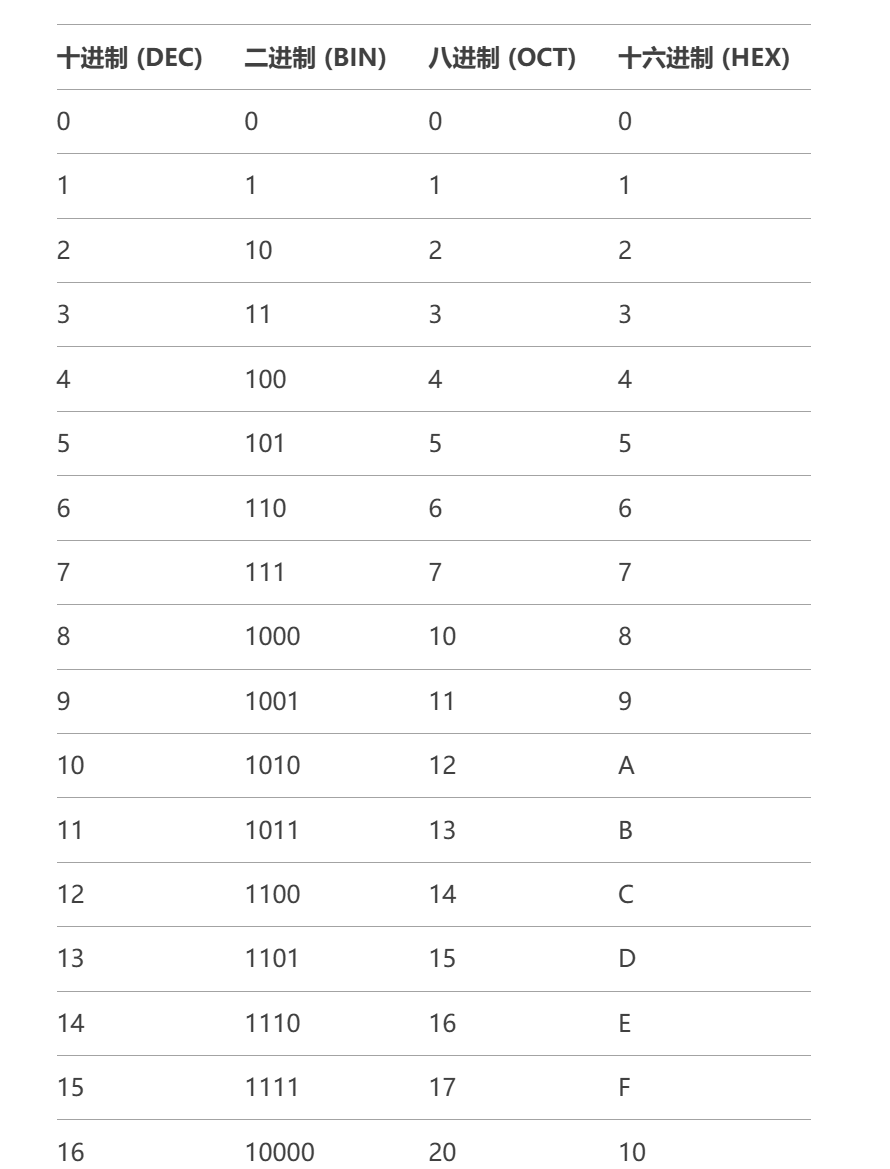

在学习数字电子基础的时候，我们就已经接触了数制的转换，通常使用的最多的是二进制转换十六进制，我们通常使用0输出低电平，1输出高电平。

在单片机开发中我们使用十六进制兼顾效率和硬件的兼容性，寄存器配置通常也是用十六进制表示，十六进制是以0x开头的。

三、点亮一个LED灯

我们点亮一个D3举例，让它输出低电平

 代码如下:

#include <REGX52.H>

void main()
{
	P2 = 0xFB;//1111 1011
}

在使用P2这个变量时我们需要包含8051单片机的头文件，主要用于定义单片机内部特殊功能寄存器的地址和位操作。控制连接在P2口可通过控制电平来实现LED的亮灭。

 四、控制LED灯的闪烁

如果想实现LED灯的闪烁，需要使用到软件延时器可以更直观的看到LED灯的闪烁

_nop_()是一个空操作函数，通常用于实现精确的短延时或时序调整。它的名称来源于汇编指令NOP，执行时不进行任何实际操作，仅消耗一个机器周期的时间。在使用这个函数之前需要包含一个头文件<INTRINS.H>

代码如下：

#include <REGX52.H>
#include <INTRINS.H>

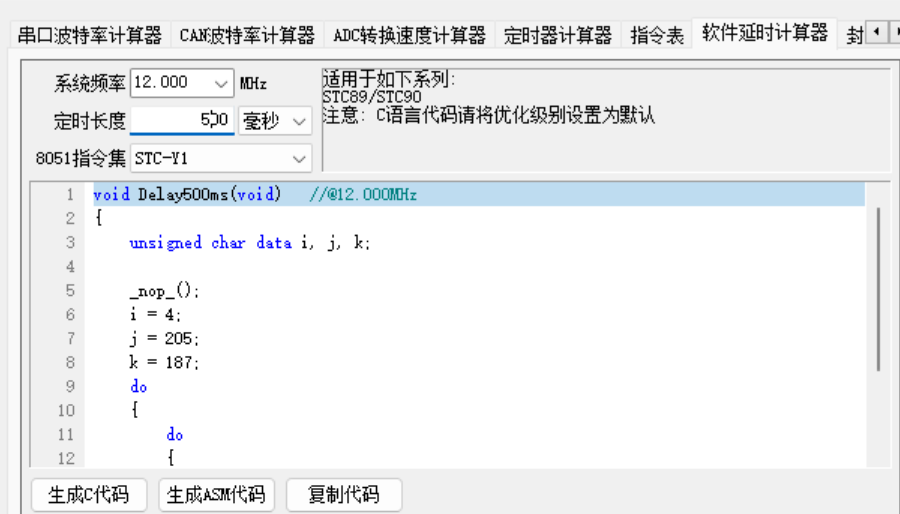

void Delay500ms(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
		while(1)
	{
			P2 = 0xFE;//1111 1110
			Delay500ms();
			P2 = 0xFF;//1111 1111
			Delay500ms();
	}

}

这个程序控制D1led亮灭间隔500毫秒，如果想控制其他LED只需要输出低电平即可。

五、LED流水灯

要实现流水灯，通常是通过控制P0-P7端口的电平变化，使LED依次点亮或熄灭，我们可以通过移位操作的方法来实现LED流水灯的效果。

代码如下：

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
		while(1)
	{
			P2 = 0xFE;//1111 1110
			Delay500ms();
			P2 = 0xFD;//1111 1101
			Delay500ms();
			P2 = 0xFB;//1111 1011
			Delay500ms();
			P2 = 0xF7;//1111 0111
			Delay500ms();
			P2 = 0xEF;//1110 1111
			Delay500ms();
			P2 = 0xDF;//1101 1111
			Delay500ms();
			P2 = 0xBF;//1011 1111
			Delay500ms();
			P2 = 0x7F;//0111 1111
			Delay500ms();
	}

}

 要想实现流水灯的效果还有很多种方法，这里只列出了最简单的一种方法。
