Android逆向之旅---动态方式破解apk进阶篇(IDA调试so源码)

一、前言

今天我们继续来看破解apk的相关知识，在前一篇：Eclipse动态调试smali源码破解apk 我们今天主要来看如何使用IDA来调试Android中的native源码，因为现在一些app，为了安全或者效率问题，会把一些重要的功能放到native层，那么这样一来，我们前篇说到的Eclipse调试smali源码就显得很无力了，因为核心的都在native层，Android中一般native层使用的是so库文件，所以我们这篇就来介绍如何调试so文件的内容，从而让我们破解成功率达到更高的一层。

​

二、知识准备

我们在介绍如何调试so文件的时候，先来看一下准备知识：

第一、IDA工具的使用

早在之前的使用IDA工具静态分析so文件，通过分析arm指令，来获取破解信息，比如打印的log信息，来破解apk的，在那时候我们就已经介绍了如何使用IDA工具：

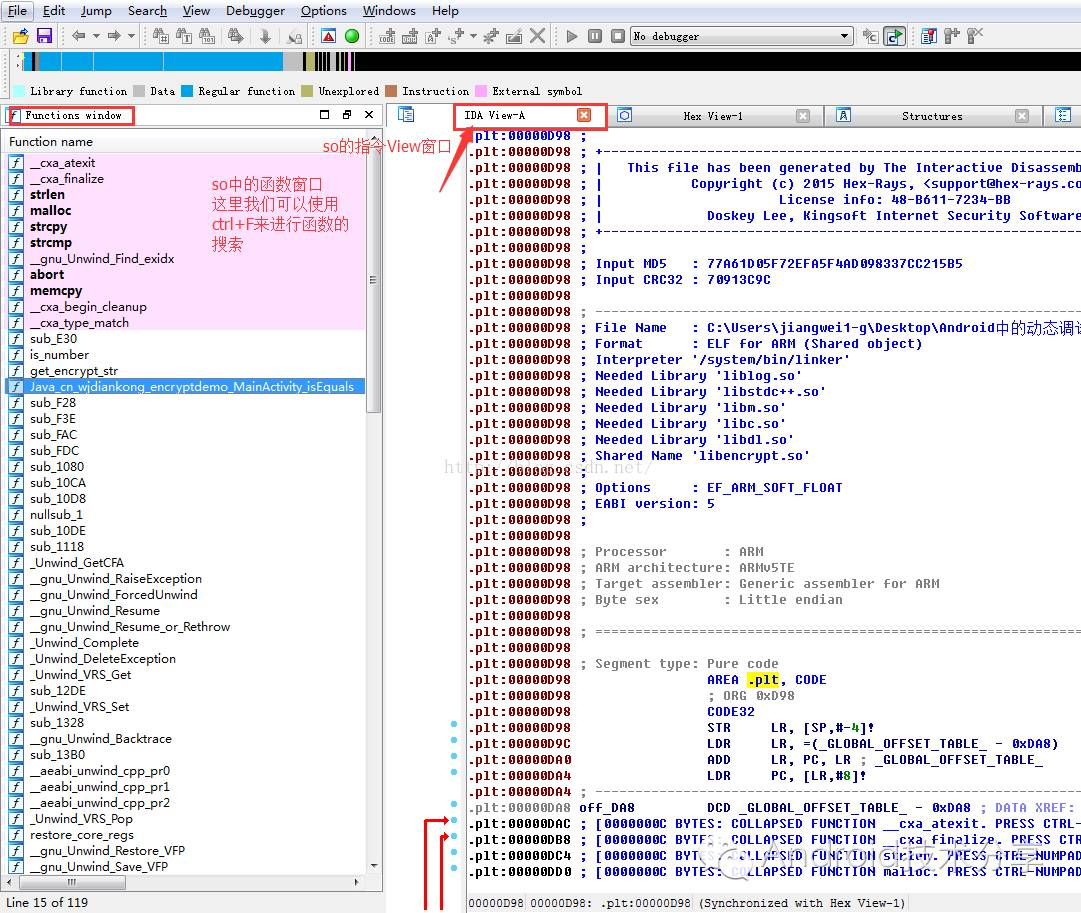

这里有多个窗口，也有多个视图，用到最多的就是：

1、Function Window对应的so函数区域：这里我们可以使用ctrl+f进行函数的搜索

2、IDA View对应的so中代码指令视图：这里我们可以查看具体函数对应的arm指令代码

3、Hex View对应的so的十六进制数据视图：我们可以查看arm指令对应的数据等



当然在IDA中我们还需要知道一些常用的快捷键：

1、强大的F5快捷键可以将arm指令转化成可读的C语言，帮助分析

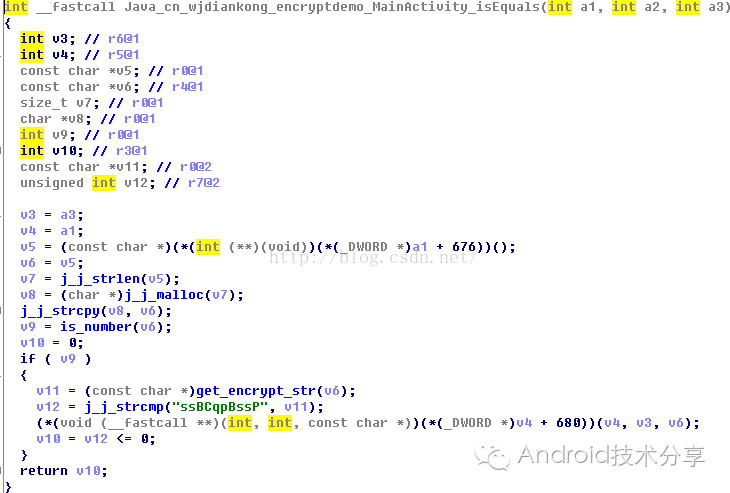

首先选中需要翻译成C语言的函数，然后按下F5：

看到了，立马感觉清爽多了，这些代码看起来应该会好点了。

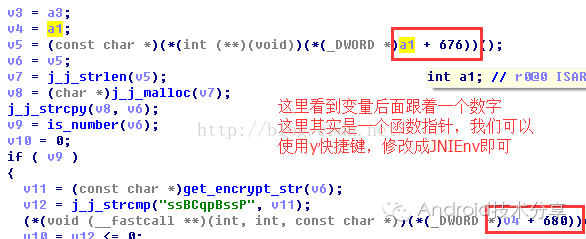

下面我们还需要做一步，就是还原JNI函数方法名，一般JNI函数方法名首先是一个指针加上一个数字，比如v3+676。然后将这个地址作为一个方法指针进行方法调用，并且第一个参数就是指针自己，比如(v3+676)(v3…)。这实际上就是我们在JNI里经常用到的JNIEnv方法。因为Ida并不会自动的对这些方法进行识别，所以当我们对so文件进行调试的时候经常会见到却搞不清楚这个函数究竟在干什么，因为这个函数实在是太抽象了。解决方法非常简单，只需要对JNIEnv指针做一个类型转换即可。比如说上面提到a1和v4指针：

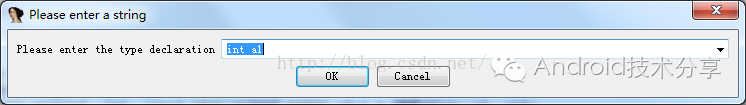

我们可以选中a1变量，然后按一下y键：

然后将类型声明为：JNIEnv*。

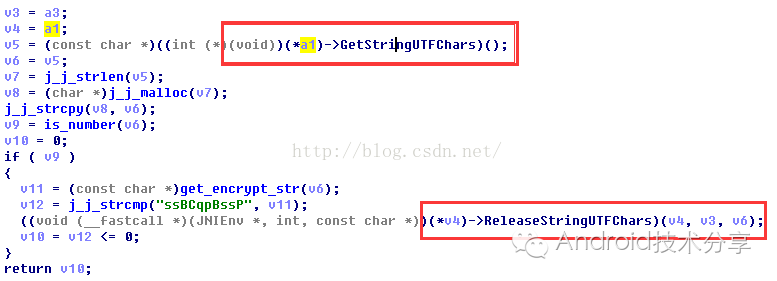

确定之后再来看：

修改之后，是不是瞬间清晰了很多？另外有人（ 貌似是看雪论坛上的）还总结了所有JNIEnv方法对应的数字，地址以及方法声明：



2、Shirt+F12快捷键，速度打开so中所有的字符串内容窗口

有时候，字符串是一个非常重要的信息，特别是对于破解的时候，可能就是密码，或者是密码库信息。

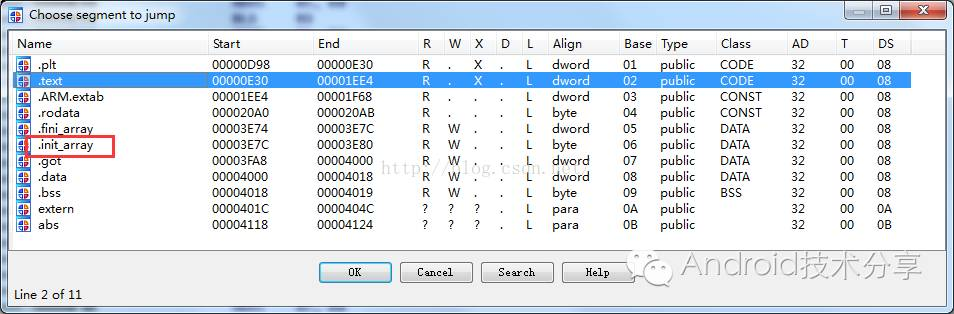

3、Ctrl+S快捷键，有两个用途，在正常打开so文件的IDA View视图的时候，可以查看so对应的Segement信息

可以快速得到，一个段的开始位置和结束位置，不过这个位置是相对位置，不是so映射到内存之后的位置，关于so中的段信息，不了解的同学可以参看这篇文章：Android中so文件格式详解 这篇文章介绍的很很清楚了，这里就不在作介绍了。

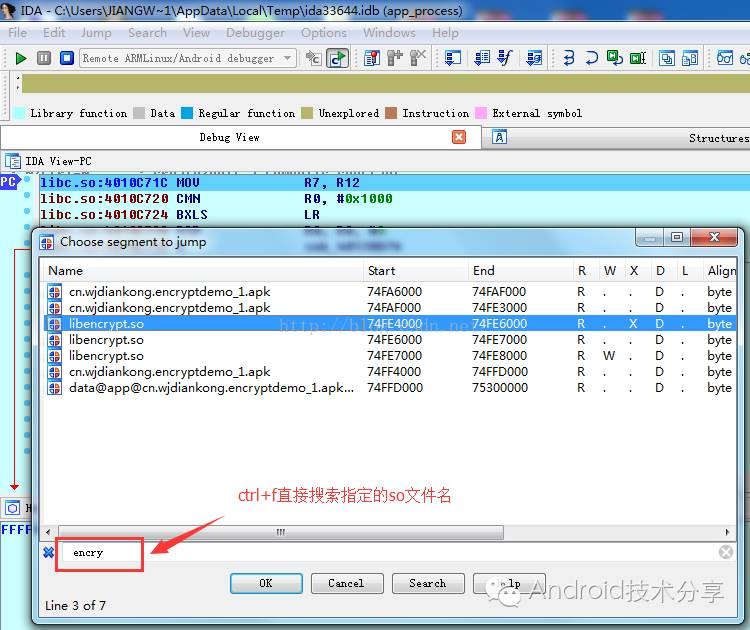

当在调试页面的时候，ctrl+s可以快速定位到我们想要调试的so文件映射到内存的地址：

因为一般一个程序，肯定会包含多个so文件的，比如系统的so就有好多的，一般都是在/system/lib下面，当然也有我们自己的so，这里我们看到这里的开始位置和结束位置就是这个so文件映射到内存中：

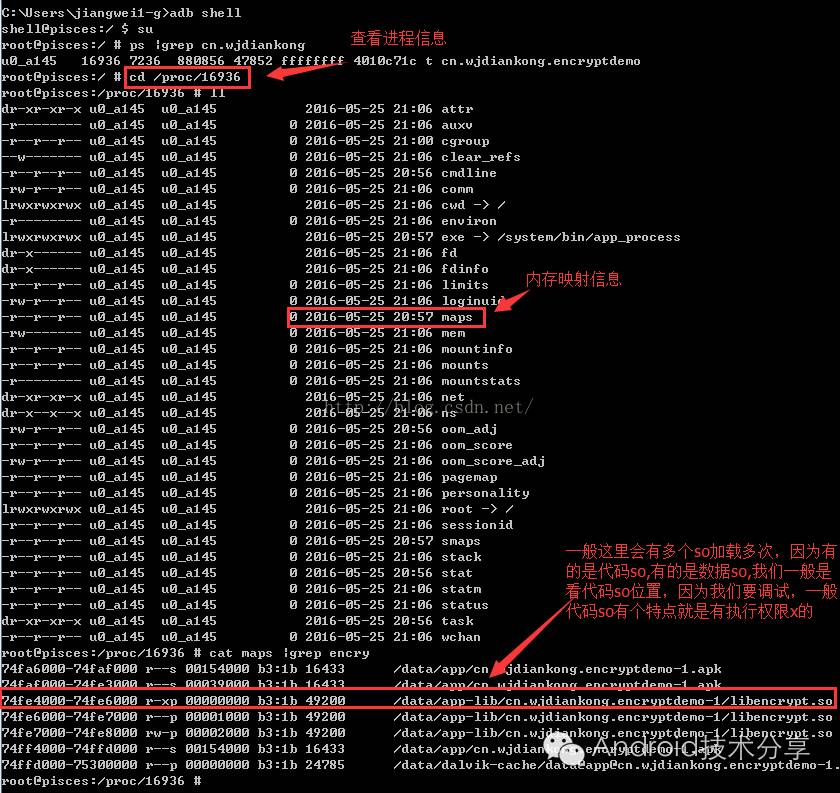

这里我们可以使用cat命令查看一个进程的内存映射信息：cat /proc/[pid]/maps

我们看到映射信息中有多so文件，其实这个不是多个so文件，而是so文件中对应的不同Segement信息被映射到内存中的，一般是代码段，数据段等，因为我们需要调试代码，所以我们只关心代码段，代码段有一个特点就是具有执行权限x，所以我们只需要找到权限中有x的那段数据即可。

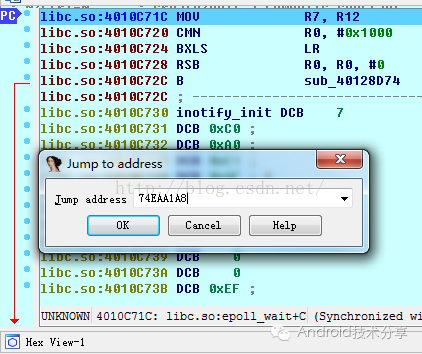

4、G快捷键：在IDA调试页面的时候，我们可以使用S键快速跳转到指定的内存位置

这里的跳转地址，是可以算出来的，比如我现在想跳转到A函数，然后下断点，那么我们可以使用上面说到的ctrl+s查找到so文件的内存开始的基地址，然后再用IDA View中查看A函数对应的相对地址，相加就是绝对地址，然后跳转到即可，比如这里的：

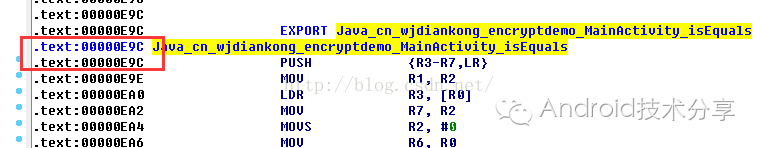

Java_cn_wjdiankong_encryptdemo_MainActivity_isEquals 函数的IDA View中的相对地址(也就是so文件的地址)：E9C

上面看到so文件映射到内存的基地址：74FE4000

那么跳转地址就是：74FE4000+E9C=74FE4E9C



注意：

一般这里的基地址只要程序没有退出，在运行中，那么他的值就不会变，因为程序的数据已经加载到内存中了，基地址不会变的，除非程序退出，又重新运行把数据加载内存中了，同时相对地址是永远不会变的，只有在修改so文件的时候，文件的大小改变了，可能相对地址会改变，其他情况下不会改变，相对地址就是数据在整个so文件中的位置。

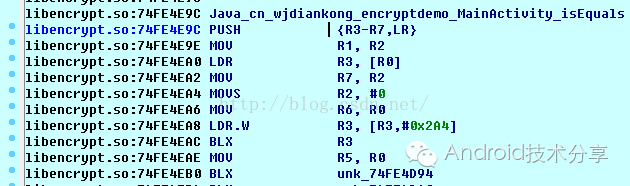

这里我们可以看到函数映射到内存中的绝对地址了。



注意：

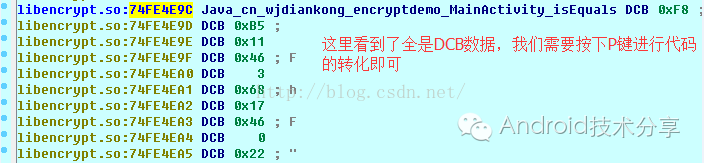

有时候我们发现跳转到指定位置之后，看到的全是DCB数据，这时候我们选择函数地址，点击P键就可以看到arm指令源码了：



5、调试快捷键：F8单步调试，F7单步进入调试

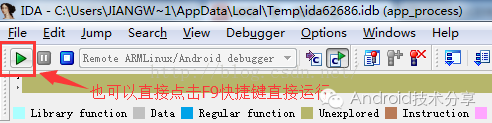

上面找到函数地址之后，我们可以下断点了，下断点很简单，点击签名的绿色圈点，变成红色条目即可，然后我们可以点击F9快捷键，或者是点击运行按钮，即可运行程序：

其中还有暂停和结束按钮。我们运行之后，然后在点击so的native函数，触发断点逻辑：

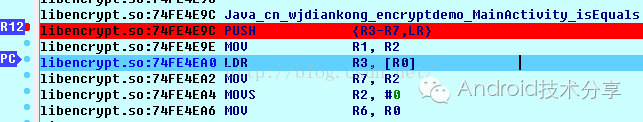

这时候，我们看到进入调试界面，点击F8可以单步调试，看到有一个PC指示器，其实在arm中PC是一个特殊的寄存器，用来存储当前指令的地址，这个下面会介绍到。



好了到这里，我们就大致说了一下关于IDA在调试so文件的时候，需要用到的快捷键：

1>、Shift+F12快速查看so文件中包含的字符串信息

2>、F5快捷键可以将arm指令转化成可读的C代码，这里同时可以使用Y键，修改JNIEnv的函数方法名

3>、Ctrl+S有两个用途，在IDA View页面中可以查看so文件的所有段信息，在调试页面可以查看程序所有so文件映射到内存的基地址

4>、G键可以在调试界面，快速跳转到指定的绝对地址，进行下断点调试，这里如果跳转到目的地址之后，发现是DCB数据的话，可以在使用P键，进行转化即可，关于DCB数据，下面会介绍的。

5>、F7键可以单步进入调试，F8键可以单步调试

第二、常用的ARM指令集知识

我们在上面看到IDA打开so之后，看到的是纯种的汇编指令代码，所以这就要求我们必须会看懂汇编代码，就类似于我们在调试Java层代码的时候一样，必须会smali语法，庆幸的是，这两种语法都不是很复杂，所以我们知道一些大体的语法和指令就可以了，下面我们来看看arm指令中的寻址方式，寄存器，常用指令，看完这三个知识点，我们就会对arm指令有一个大体的了解，对于看arm指令代码也是有一个大体的认知了。

1、arm指令中的寻址方式

1>. 立即数寻址
也叫立即寻址，是一种特殊的寻址方式，操作数本身包含在指令中，只要取出指令也就取到了操作数。这个操作数叫做立即数，对应的寻址方式叫做立即寻址。例如：
MOV R0,#64   ；R0  ← 64
2>. 寄存器寻址
寄存器寻址就是利用寄存器中的数值作为操作数，也称为寄存器直接寻址。例如：

ADD R0，R1， R2   ；R0  ← R1 + R2
3>. 寄存器间接寻址
寄存器间接寻址就是把寄存器中的值作为地址，再通过这个地址去取得操作数，操作数本身存放在存储器中。例如：
LDR R0，[R1] ；R0 ←[R1]
4>. 寄存器偏移寻址
这是ARM指令集特有的寻址方式，它是在寄存器寻址得到操作数后再进行移位操作，得到最终的操作数。例如：
MOV R0，R2，LSL  #3   ；R0 ← R2 * 8 ，R2的值左移3位，结果赋给R0。
5>. 寄存器基址变址寻址
寄存器基址变址寻址又称为基址变址寻址，它是在寄存器间接寻址的基础上扩展来的。它将寄存器（该寄存器一般称作基址寄存器）中的值与指令中给出的地址偏移量相加，从而得到一个地址，通过这个地址取得操作数。例如：
LDR R0，[R1，#4] ；R0 ←[R1 + 4]，将R1的内容加上4形成操作数的地址，取得的操作数存入寄存器R0中。
6>. 多寄存器寻址
这种寻址方式可以一次完成多个寄存器值的传送。例如：
LDMIA  R0，{R1，R2，R3，R4} ；R1←[R0]，R2←[R0+4]，R3←[R0+8]，R4←[R0+12]
7>. 堆栈寻址
堆栈是一种数据结构，按
