灰度共生矩阵的纹理特征、颜色特征和形状特征利用KNN进行分类

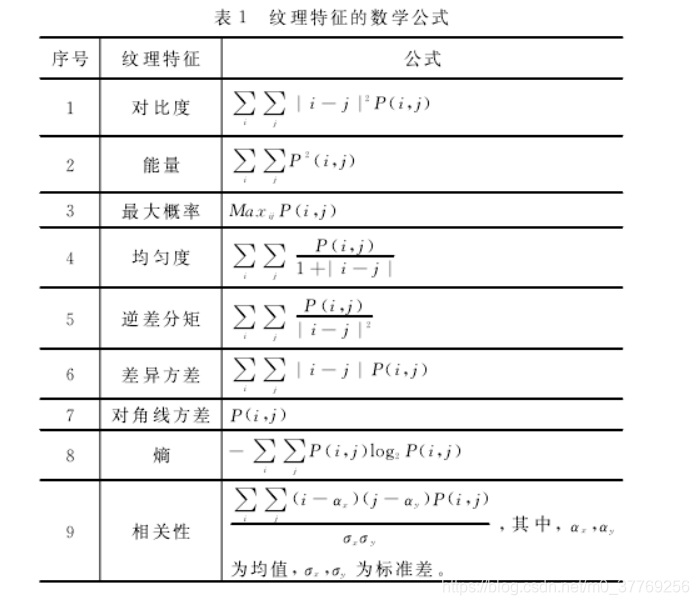

纹理特征多种属性

一、获取合适的纹理特征数据

灰度共生矩阵图像预处理

先降分辨率到552*1080，提升程序运行速度，进行灰度共生矩阵的各项特征进行处理，然后进行数据比对，选出对于图片区分率最高的几组数据，并且设定阈值

# 转换为灰度图像并且降低图片分辨率
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
img_gray = cv2.resize(img_gray, (552, 1080))

参考文章：
求灰度共生矩阵:

def glcm(arr, d_x, d_y, gray_level=16):
    # 计算并返回归一化后的灰度共生矩阵
    max_gray = arr.max()
    height, width = arr.shape
    arr = arr.astype(np.float64)  # 将uint8类型转换为float64，避免数据失真
    # 若灰度级数大于gray_level，则将图像的灰度级缩小至gray_level，减小灰度共生矩阵的大小。量化后灰度值范围：0 ~ gray_level - 1
    arr = arr * (gray_level - 1) // max_gray
    ret = np.zeros([gray_level, gray_level])
    for j in range(height - abs(d_y)):
        for i in range(width - abs(d_x)):
            rows = arr[j][i].astype(int)
            cols = arr[j + d_y][i + d_x].astype(int)
            ret[rows][cols] += 1
    if d_x >= d_y:
        # 归一化, 水平方向或垂直方向
        ret = ret / float(height * (width - 1))
    else:
        # 归一化, 45度或135度方向
        ret = ret / float((height - 1) * (width - 1))

    return ret


# 四个方向的共生矩阵
    glcm_0 = glcm(img_gray, 1, 0)  # 水平方向
    glcm_45 = glcm(img_gray, 1, 1)  # 45度方向
    glcm_90 = glcm(img_gray, 0, 1)  # 垂直方向
    glcm_135 = glcm(img_gray, -1, 1)  # 135度方向

1.灰度共生矩阵的能量

计算各个角度的平均能量，公式为：
$\sum_{i}\sum_{j}P^2(i,j)$
代码为:

# 计算能量
def power(array):
    rows, cols = array.shape
    pow = 0
    for i in range(rows):
        for j in range(cols):
            pow += np.square(array[i][j])

    return pow

2.对比度

计算各个方向对比度差异，公式为：
$\sum_{i}\sum_{j}\lvert{i-j}\rvert{^2}P(i,j)$

代码为：

# 计算对比度
def duibidu(array):
    rows, cols = array.shape
    duibidu = 0
    for i in range(rows):
        for j in range(cols):
            # duibidu += {np.square{abs(i-j)}}*array[i, j]
            duibidu += np.square(abs(i - j))*array[i, j]
    return duibidu

3.最大概率

计算四个方向里的最大概率，公式为：
$Max_{ij}P(i,j)$

代码块：

# 计算最大概率值
def maxp(array):
    a = array[0, 0]
    rows, cols = array.shape
    for i in range(rows):
        for j in range(cols):
            if a <= array[i, j]:
                a = array[i, j]
            else:
                a = a
    return a

4.均匀度

计算四个方向分布的均匀度，公式为：
$\sum_i\sum_j\frac{P(i,j)}{1+\lvert{i-j}\rvert}$

代码块：

# 计算均匀度
def junyundu(array):
    rows, cols = array.shape
    junyun = 0
    for i in range(rows):
        for j in range(cols):
            junyun += array[i, j]/(1+abs(i-j))

    return junyun

5.逆差分矩

四个方向的逆差分矩，公式为：
$\sum_i\sum_j\frac{P(i,j)}{\lvert{i-j}\rvert^2}$

代码块：

# 计算逆差分矩
def nicha(array):
    rows, cols = array.shape
    x = 0
    for i in range(rows):
        for j in range(cols):
            if i != j:
                x += array[i, j]/(np.square(abs(i-j)))
            else:
                continue
    return x

6.差异方差

计算四个方向的差异方差，公式为：
$\sum_i\sum_j\vert{i-j}\rvert{P(i,j)}$

代码块：

# 计算差异分差
def chayi(array):
    rows, cols = array.shape
    a = 0
    for i in range(rows):
        for j in range(cols):
            a += abs(i-j)*array[i, j]
    return a

7.熵

计算四个方向的熵值，公式为：
$-\sum_i\sum_jP(i,j)\log_2P(i,j)$

def shang(array):
    rows, cols = array.shape
    a = 0
    for i in range(rows):
        for j in range(cols):
            if array[i, j] != 0:
                a += array[i, j]*(math.log(array[i, j], 2))
            else:
                continue
    return -a

图像数据选取

时间原因选择能量值和熵值作为分类的指标

二、颜色特征

图片转换到HSV空间进行饱和度和明度的获取H和S

#   获取图像的色调和饱和度
def color(image):
    rows, cols, channels = image.shape
    #   对图像进行预处理后再转换空间，减小误差，把烟叶以外区域设置为纯黑色
    for row in range(rows):
        for col in range(cols):
            if image[row, col, 0] < 30:
                image[row][col][0] = 0
                image[row][col][1] = 0
                image[row][col][2] = 0
    # cv2.imshow('black', image)
    # cv2.imwrite('black.jpg', image)
    hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)  # 转换为HSV空间图像，uint8
    # cv2.imshow('hsv', hsv)
    cv2.imwrite('hsv.jpg', hsv)
    a = 0
    b = 0
    c = 0
    color = []
    #   遍历图像求烟叶区域的平均色调和平均饱和度
    for row in range(rows):
        for col in range(cols):
            if hsv[row][col][1] > 0:
                a += 1
                b += hsv[row][col][1]
                c += hsv[row][col][2]
    color.append(round(b/a, 2))
    color.append(round(c/a, 2))
    return color

三、形状特征

形状特征采用分散度：
$\frac{L^2}{S}$
轮廓周长为轮廓像素数量，面积为轮廓内像素数量：
在这里插入图片描述

#   计算图像的最大轮廓对应的分散度
def fensandu(array):
    #   对图像进行二值化，阈值设置为30，阈值为观察灰度值所得
    ret, binaryImg = cv2.threshold(array, 30, 255, cv2.THRESH_BINARY)
    #   获取图像的所有轮廓
    contours, hierarchy = cv2.findContours(binaryImg, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
    #   设定一个面积初值
    a = 0
    area = cv2.contourArea(contours[0])
    #   遍历所有轮廓，获取最外围轮廓
    for c in range(len(contours)):
        #   获取最大轮廓的周长面积
        if cv2.contourArea(contours[c]) >= area:
            a = c
            area = cv2.contourArea(contours[c])
            arclen = cv2.arcLength(contours[c], True)
    #   计算分散度L*L/S，作为函数的返回值
    imgnew = cv2.drawContours(img, contours[a], -1, (0, 255, 0), 3)
    # cv2.imshow('lunkuo', imgnew)
    cv2.imwrite('lunkuo.jpg', imgnew)
    fensandu = round(arclen*arclen/area, 2)
    return fensandu

四、利用KNN分类器进行数据分类

1.数据预处理

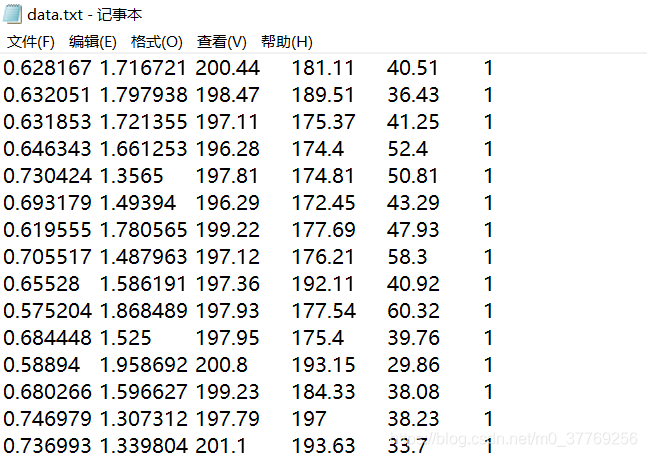

文件格式如下图所示，5种特征，最后一排为数据类别：
在这里插入图片描述

对TXT文件进行处理，把TXT文件分割成特征数组和类别数组，便于后续处理：

# open_file.py
import numpy as np


def str_float(value):
# 列表中字符串转化浮点数（读取txt文本可能存在空行，自定义避免报错）
    try:
        return float(value)
    except:
        return None


def open_file(filename):
# 读取txt文件 返回分类特征集和类别集
    fr = open(filename, encoding='utf-8')
    arrayOLines = fr.readlines()
    numberOfLines = len(arrayOLines)
    returnMat = np.zeros((numberOfLines, 5))  # 创建一个行*5的0矩阵
    classLabelVector = []
    index = 0
    # print(arrayOLines)
    for line in arrayOLines:
        line = line.strip()  # 去除每一行的空格或换行符
        listFromLine = line.split("\t")  # 按照回车分割每一行为每一个数组
        returnMat[index, :] = list(map(str_float, listFromLine[0:5]))  # 把每一行数据添加到之前创建的0矩阵之中
        classLabelVector.append((float(listFromLine[-1])))
        index += 1
	return returnMat, classLabelVector

2.进行数据的监督学习

KNN进行数据分类

from numpy import np

# KNN分类算法函数定义
def kNNClassify(newInput, dataSet, labels, k):
    numSamples = dataSet.shape[0]   # shape[0]表示行数

    # # step 1: 计算距离
    diff = tile(newInput, (numSamples, 1)) - dataSet  # 按元素求差值
    # print(diff)
    squaredDiff = diff ** 2  # 将差值平方
    squaredDist = sum(squaredDiff, axis=1)   # 按行累加
    distance = squaredDist ** 0.5  # 将差值平方和求开方，即得距离
    # print(distance)
    # # step 2: 对距离排序
    # argsort() 返回排序后的索引值
    sortedDistIndices = argsort(distance)
    # print(distance)
    # print(sortedDistIndices)
    classCount = {}  # define a dictionary (can be append element)
    for i in range(k):
        # # step 3: 选择k个最近邻
        voteLabel = labels[sortedDistIndices[i]]
        # print(sortedDistIndices[i])
        # # step 4: 计算k个最近邻中各类别出现的次数
        classCount[voteLabel] = classCount.get(voteLabel, 0) + 1
    # print(classCount)
    # # step 5: 返回出现次数最多的类别标签
    maxCount = 0
    for key, value in classCount.items():
        if value > maxCount:
            maxCount = value
            maxIndex = key


    return maxIndex
