四选一多路选择器MUX41a

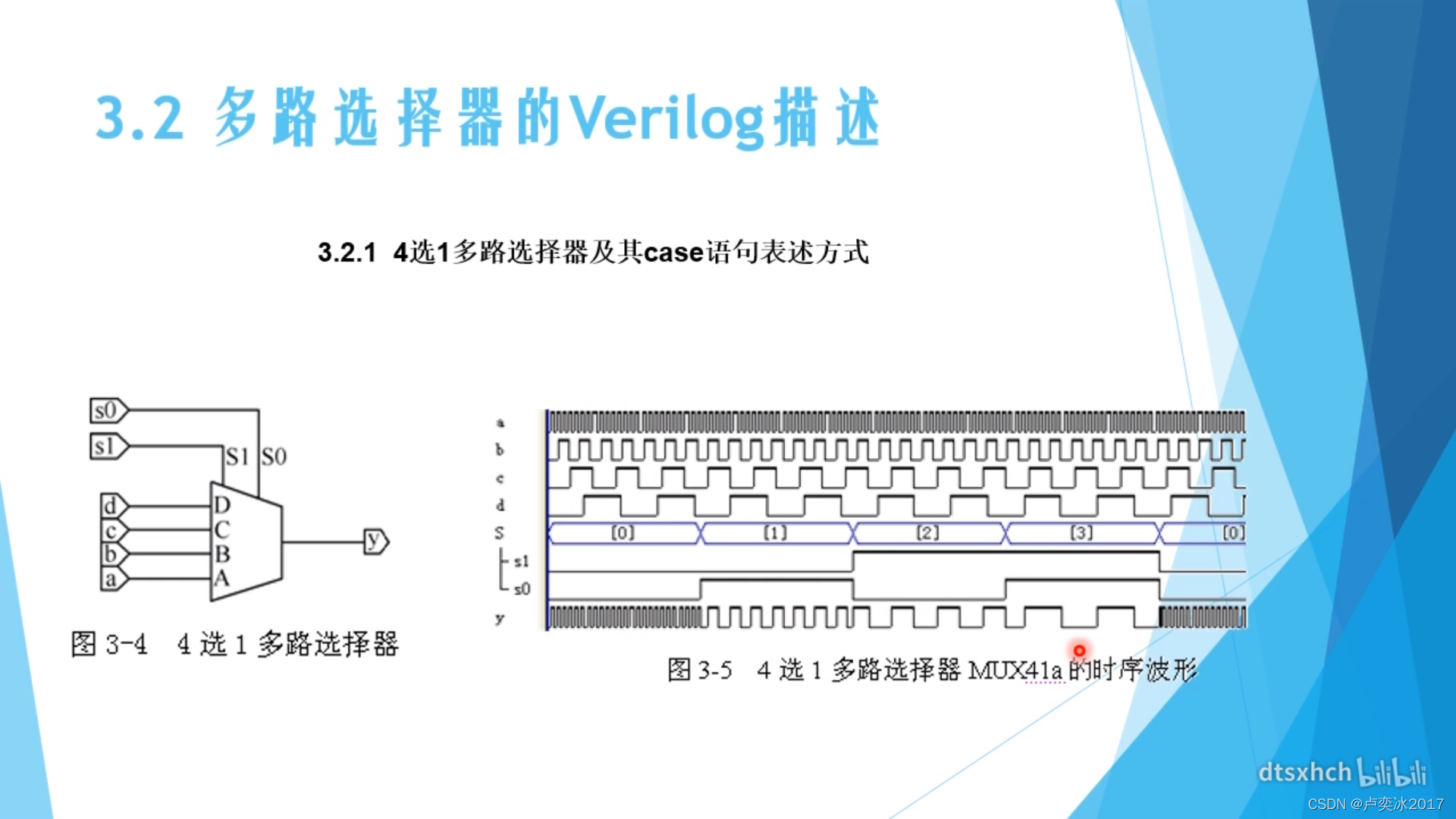

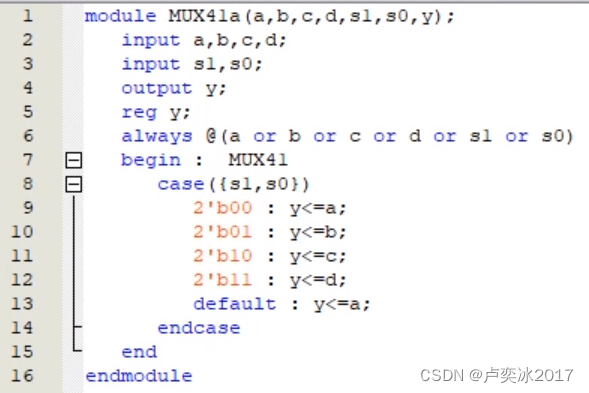

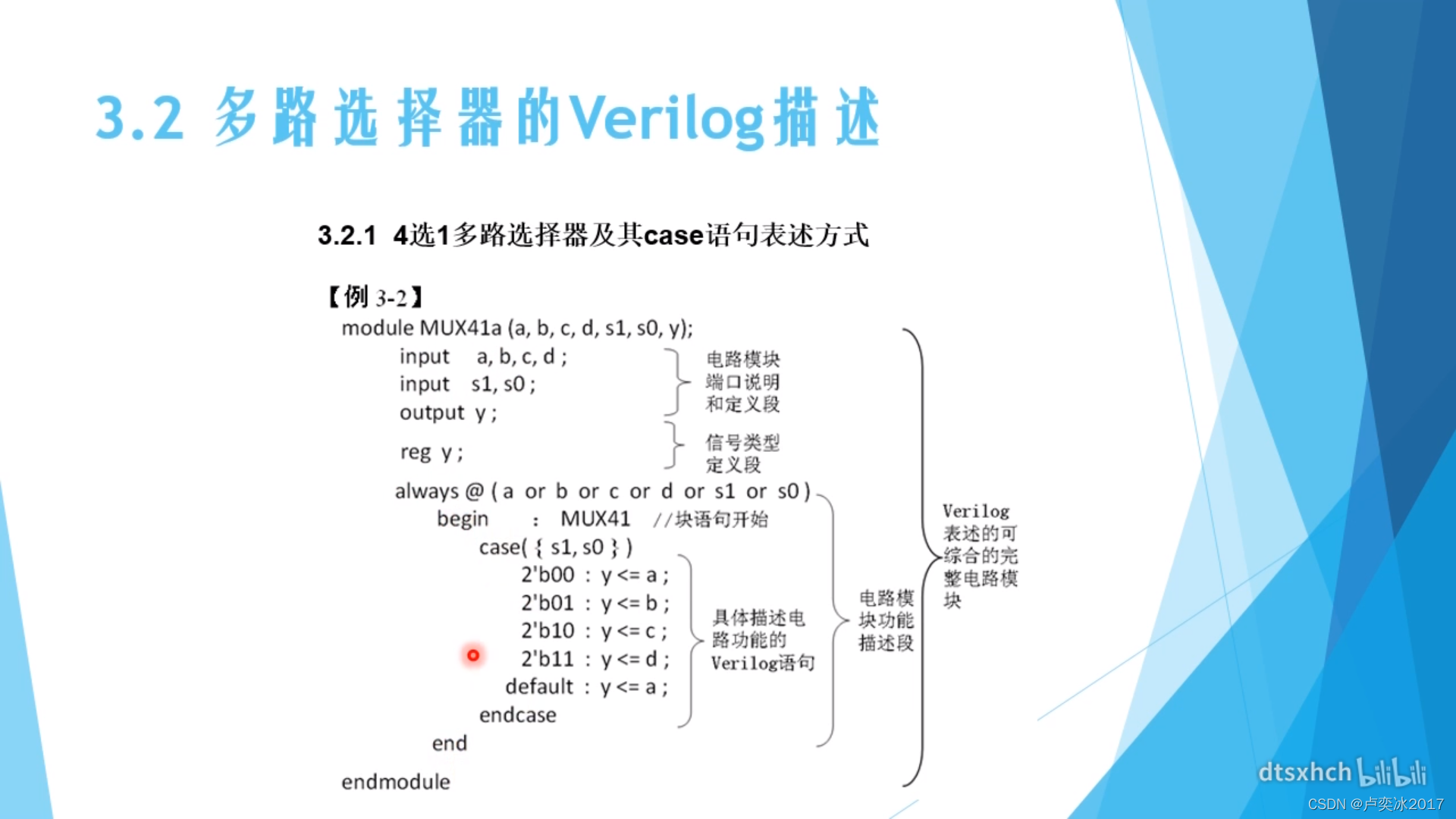

四选一多路选择器的代码如下，保存路径不能有中文！！

文件名保存为模块名。

（Cyclone III-----EP3C40Q240C8）

编译无错误后：

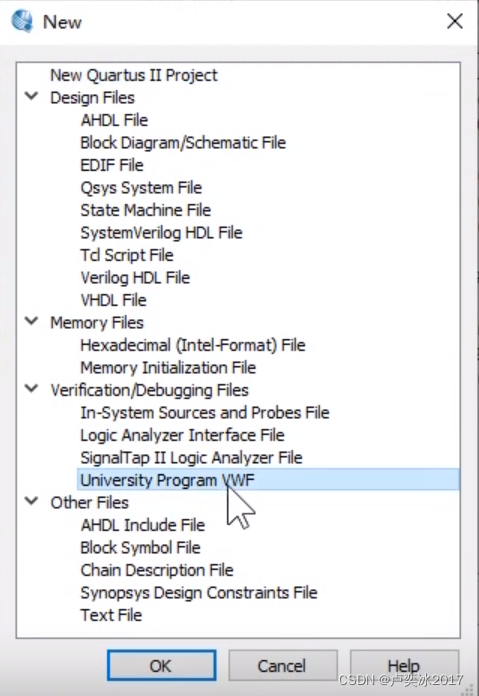

File-New-VMF

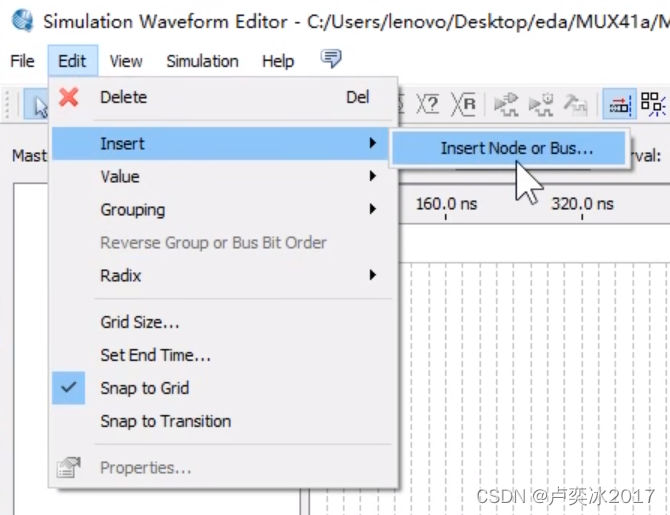

Edit--Insert--

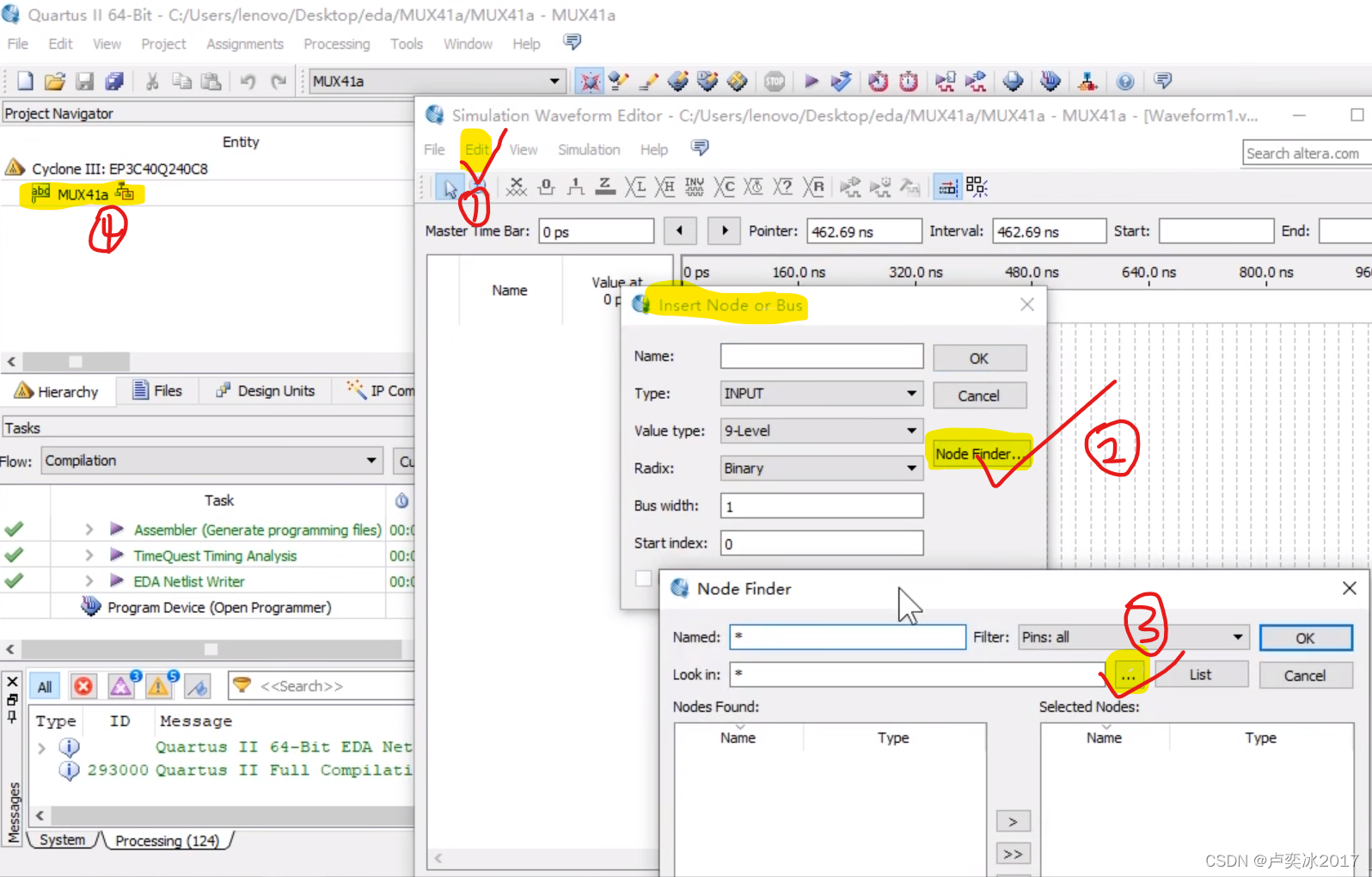

  Node Finder

List，全部移入



 Edit-----设置终止时间End Time=10us

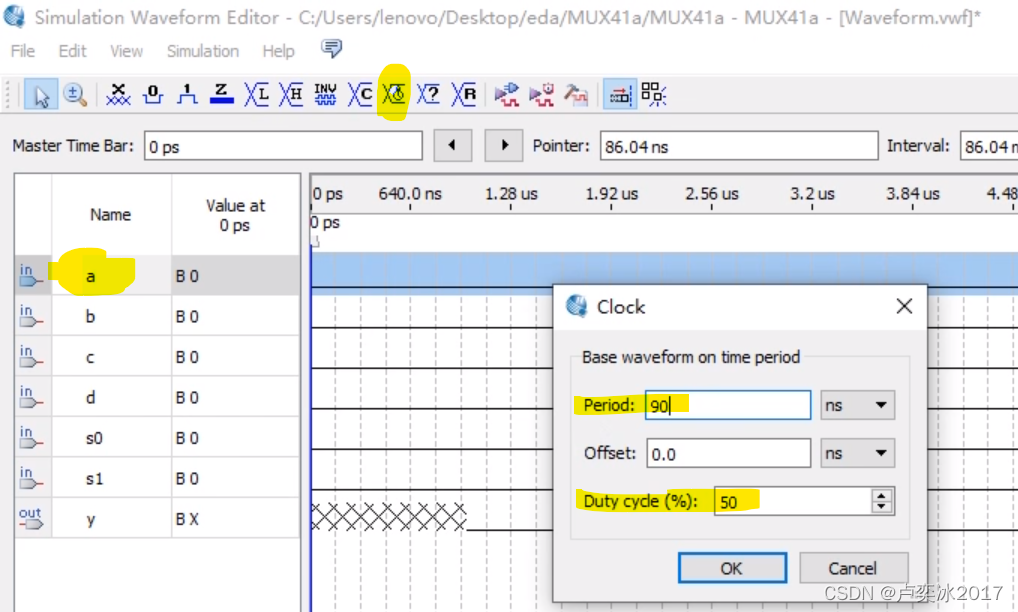

定义各信号：a——90ns纳秒，占空比50；b——200ns纳秒，占空比70；

c——400ns纳秒，占空比20；

d——780ns纳秒，占空比85；

Overwrite Clock时钟

s0——4us微秒，占空比50；

b——2us微秒，占空比50；

设置完成后，仿真，保存，编译，得到运行波形。



 00——a

10——c

01——b

11——d

 后记：Quartus软件要破解好；软件要安装好，不能少了仿真模块。

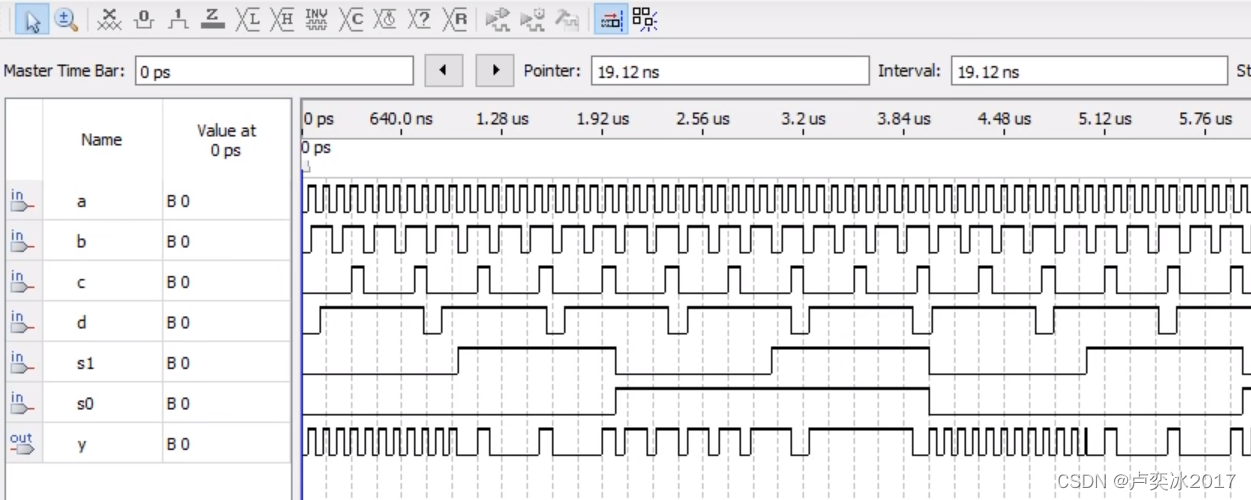

软件仿真结果：
