实验一：

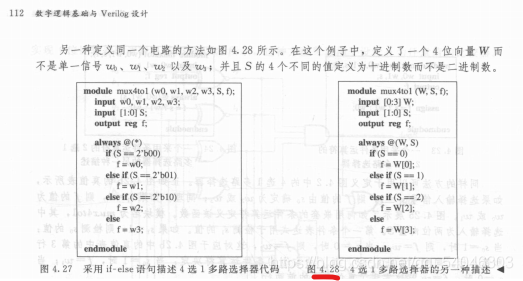

教材书《数字逻辑基础与Verilog设计》P112.图4.28-4选1多路选择器

在这里插入图片描述

4选1多路选择器的另一种描述（可以采用If-else语句描述4选1多路选择器）
本例定义了一个4位向量w而不是单一信号w0，w1,w2以及w3;并且s的4个不同的值定义为十进制数而不是二进制数。

实验设计代码：

module mux4to1(w,s,f);
input [0:3]w;
input [1:0]s;
output reg f;

always@(w,s)
   if(s==0)
      f=w[0];
   else if (s==1)
      f=w[1];
   else if (s==2)
      f=w[2];
   else
      f=w[3];

endmodule

测试代码：
