在学习Primitive前，首先感谢GISEarth大神的https://blog.youkuaiyun.com/happyduoduo1/article/details/51868042这篇博文。下面的Cesium支持的几何图形，是直接从他的博文中截图的，再次感谢。

cesium加载数据方式多种多样，一般用entity、dataSources和Primitive。其中entity是最高级的，基本上是统一的使用样式，比较容易上手。之前学习过程中都是用entity，今天学习一下Primitive加载。

在看CESIUM的materials例子时，看着看着就有点懵逼了，先看看下面代码：

 geometry: new Cesium.RectangleGeometry({
          rectangle: Cesium.Rectangle.fromDegrees(
            -120.0,
            20.0,
            -60.0,
            40.0
          ),
          vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,
        }),
      })

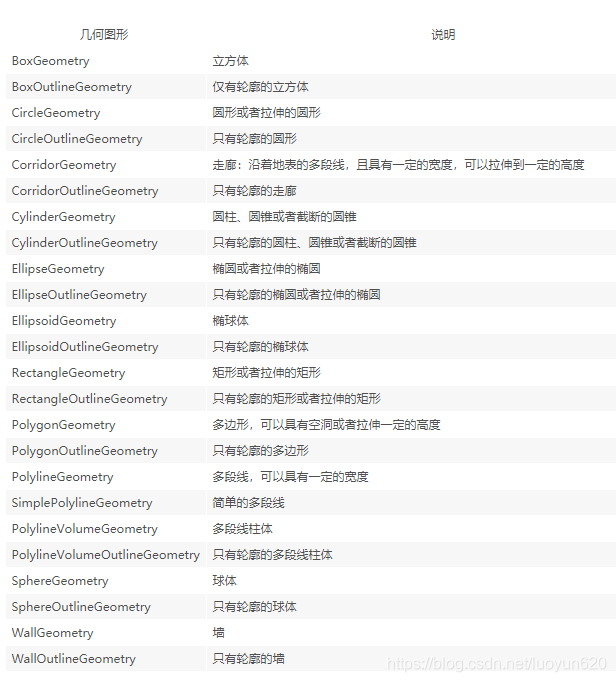

上面的代码是RectangleGeometry创建一个矩形要素，问题来了：我怎么知道Cesium可以创建哪些要素啊？是不是有PointGeometry这个类呢？从哪里可以知道cesium支持什么要素呢？可以自定义要素吗？GISEarth大神早知道了小白我的心声。下面是Cesium支持的几何图形：

有了可以创建要素的接口，就放心多了。

一、Primitive参数

Primitive中常用参数可能有：

geometryInstances，它是Primitive最基本的要素之一，定义了绘制要素的几何形状；

appearance：几何要素显示出来的外观；

modelMatrix：几何形状的4元素变换矩阵。可提供绘制要素位置并对其进行旋转、平移、缩放等操作。

show：是否渲染。

二、绘制BoxGeometry（盒子）与BoxOutlineGeometry

BoxGeometry绘制代码如下：

var material = Cesium.Material.fromType('Color');
material.uniforms.color = new Cesium.Color(1.0, 1.0, 1.0, 0.3);//白色透明度0.3
var center = Cesium.Cartesian3.fromDegrees(107.941991, 26.917029, 18000)
var dimensions = new Cesium.Cartesian3(19000.0, 9000.0, 3000.0)//盒子的长、宽、高
function addBoxGeometry () {
    var modelMatrix = Cesium.Transforms.eastNorthUpToFixedFrame(center);
    var hprRotation = Cesium.Matrix3.fromHeadingPitchRoll(
        new Cesium.HeadingPitchRoll(Cesium.Math.toRadians(90), 0.0, 0.0)// 中心点水平旋转90度
    );
    var hpr = Cesium.Matrix4.fromRotationTranslation(
        hprRotation,
        new Cesium.Cartesian3(0.0, 0.0, 0.0)// 不平移
    );
    Cesium.Matrix4.multiply(modelMatrix, hpr, modelMatrix);
    viewer.scene.primitives.add(
        new Cesium.Primitive({
            geometryInstances: new Cesium.GeometryInstance({
                geometry: Cesium.BoxGeometry.fromDimensions({
                    vertexFormat: Cesium.PerInstanceColorAppearance.VERTEX_FORMAT,
                    dimensions: dimensions,
                }),
                modelMatrix: modelMatrix,提供位置与姿态参数
                id: "BoxGeometry"
            }),
            appearance: new Cesium.EllipsoidSurfaceAppearance({
                aboveGround: false,
                material: material
            })
        })
    );
}

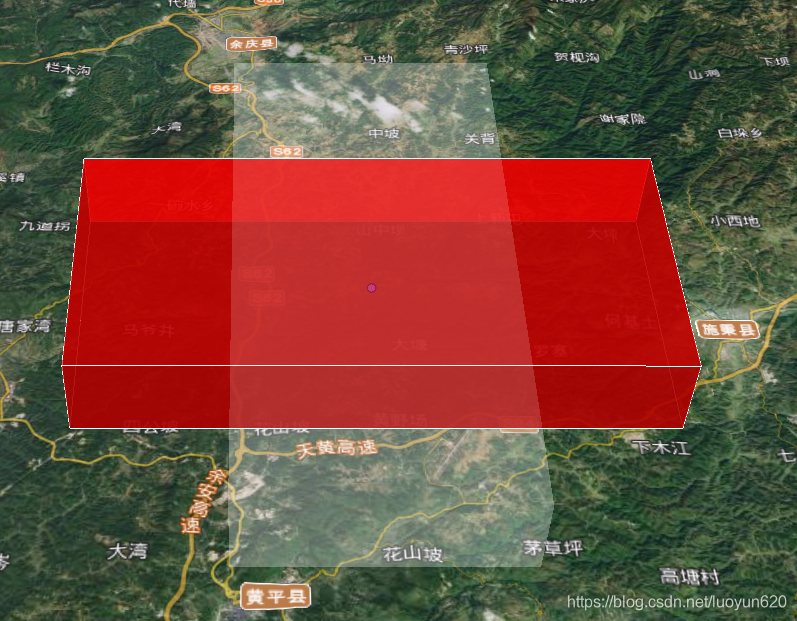

绘制结果如下图，其中红色盒子和中心点是entity加载。

绘制BoxOutlineGeometry只是把

// geometry: Cesium.BoxGeometry.fromDimensions //改成
 geometry: Cesium.BoxOutlineGeometry.fromDimensions

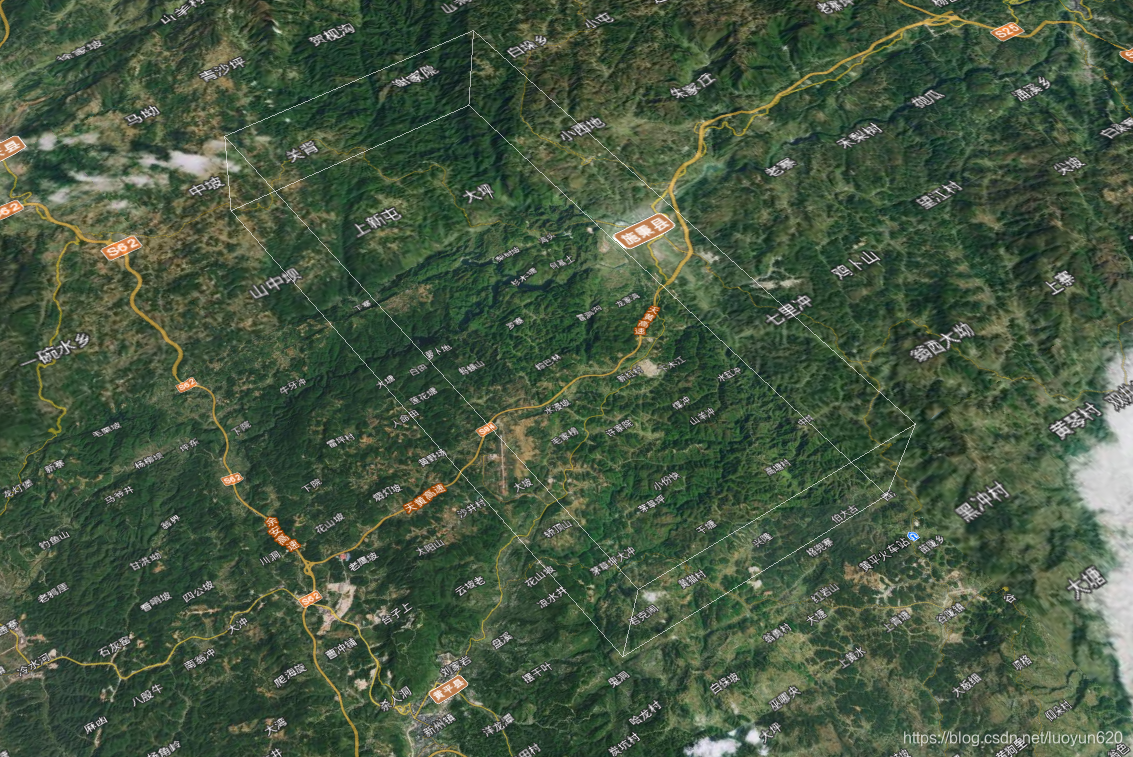

即可绘制盒子的边线。如下图：

三、绘制RectangleGeometry（矩形）

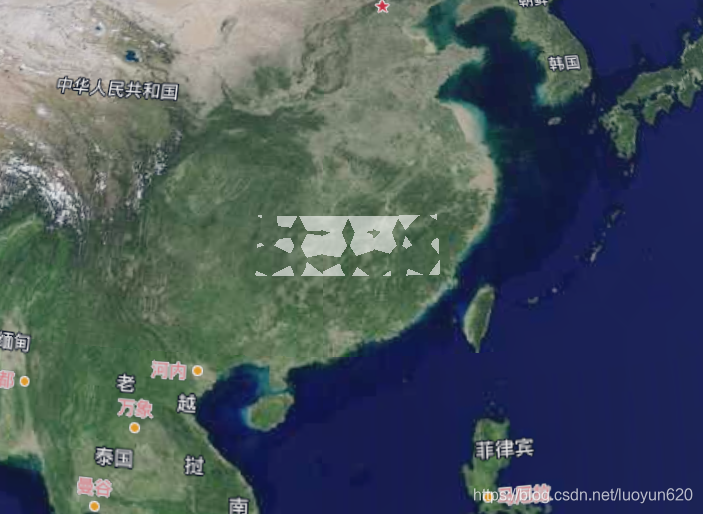

在用entity加载绘制的矩形时，可以设置矩形帖地或设置矩形离地高度，在用Primitive加载矩形同样需要设置。否则可能出现下面情况，如图：

RectangleGeometry绘制代码如下：

function addRectangleGeometry () {
    let rectangle = Cesium.Rectangle.fromDegrees(
        107.941991, 25.917029,
        118.941991, 28.917029,
    )
    console.log(rectangle.height)
    let geometryInstances = new Cesium.GeometryInstance({
        geometry: new Cesium.RectangleGeometry({
            rectangle: rectangle,
            vertexFormat: Cesium.EllipsoidSurfaceAppearance.VERTEX_FORMAT,
            height: 120000,矩形离椭球体的高度
        }),
    })
    viewer.scene.primitives.add(
        new Cesium.Primitive({
            geometryInstances: geometryInstances,
            appearance: new Cesium.EllipsoidSurfaceAppearance({
                aboveGround: false,
                material: material
            })
        })
    );
}
