【Erdas实验教程】005：影像矩形、矢量多边形、AOI裁剪

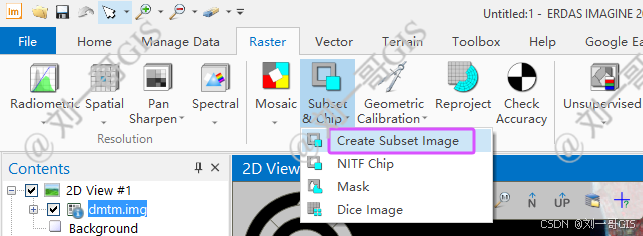

打开Erdas2022软件，依次点击【Raster】→【Subset & Chip】面板，启动【创建子集图像】工具，erdas提供的提取工具如下：

下面主要结合实际案例，讲述常用的【Create Subset Image】和【Mask】工具的使用方法。

一、矩形裁剪

加载被裁剪的多波段卫星影像（数据位于实验数据包erdas005.rar中，订阅专栏后从私信查收完整实验数据包及软件）如下：

矩形裁剪工具的原理是基于两点或者四点坐标，构建一个矩形区域，进而用区域进行裁剪。

1. 指定坐标

主要详细参数设置如下：

Input File（输入文件名）：太和镇卫星影像.tif；
Output File（输出文件名）：sub5.img，可以指定img格式或者tif等多种栅格格式；
Coodinate Type(坐标类型)：File或者Map；
Subset Definition（裁剪范围）：有 Two Corners（两角）和 Four Corners (四角)两种方式，这里选择前者，输入 ULX（左上角 X 坐标）：563059.3199、ULY（左上角 Y 坐标）：3324787.5699 和 LRX（右下角 X 坐标）：563268.2528、LRY（右下角 y 坐标）：3324646.5085；
Output Data Type（输出数据类型）：Unsigned 8 bit，可以与原数据保持一致，通常可以提高位数；
Continuous；（输出波段）：1：7（表示从 1 到 7 波段）

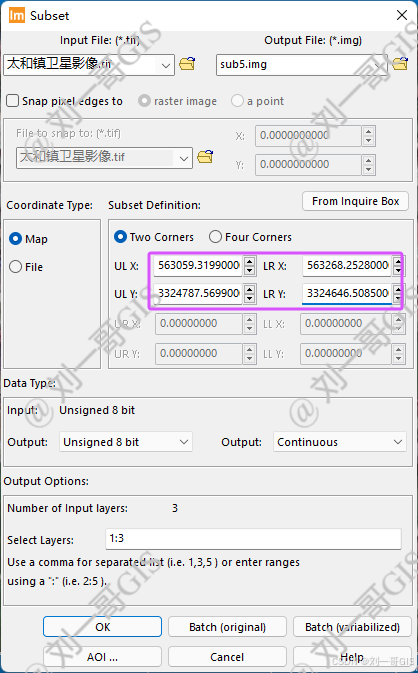

参数设置如下图所示：

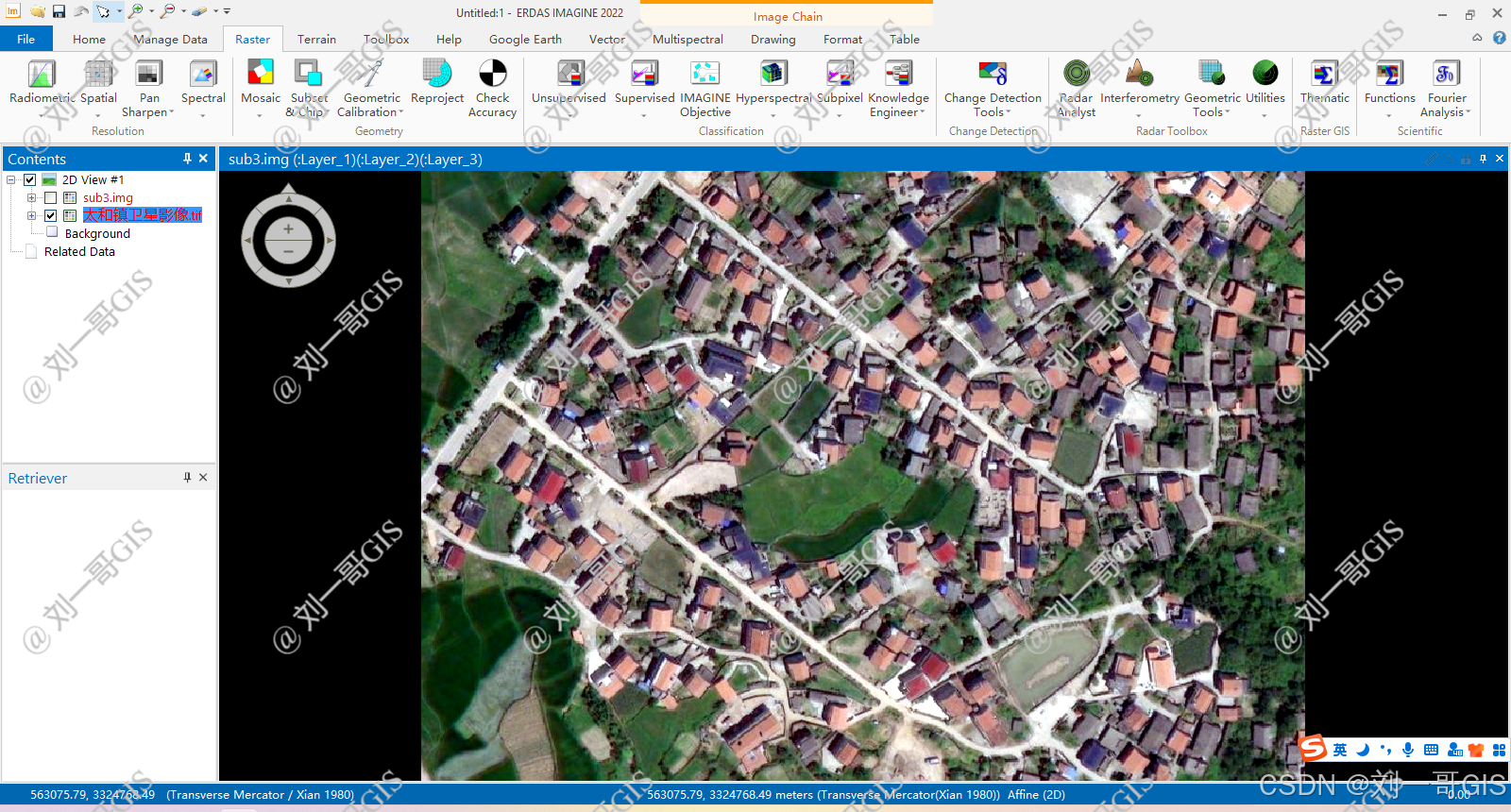

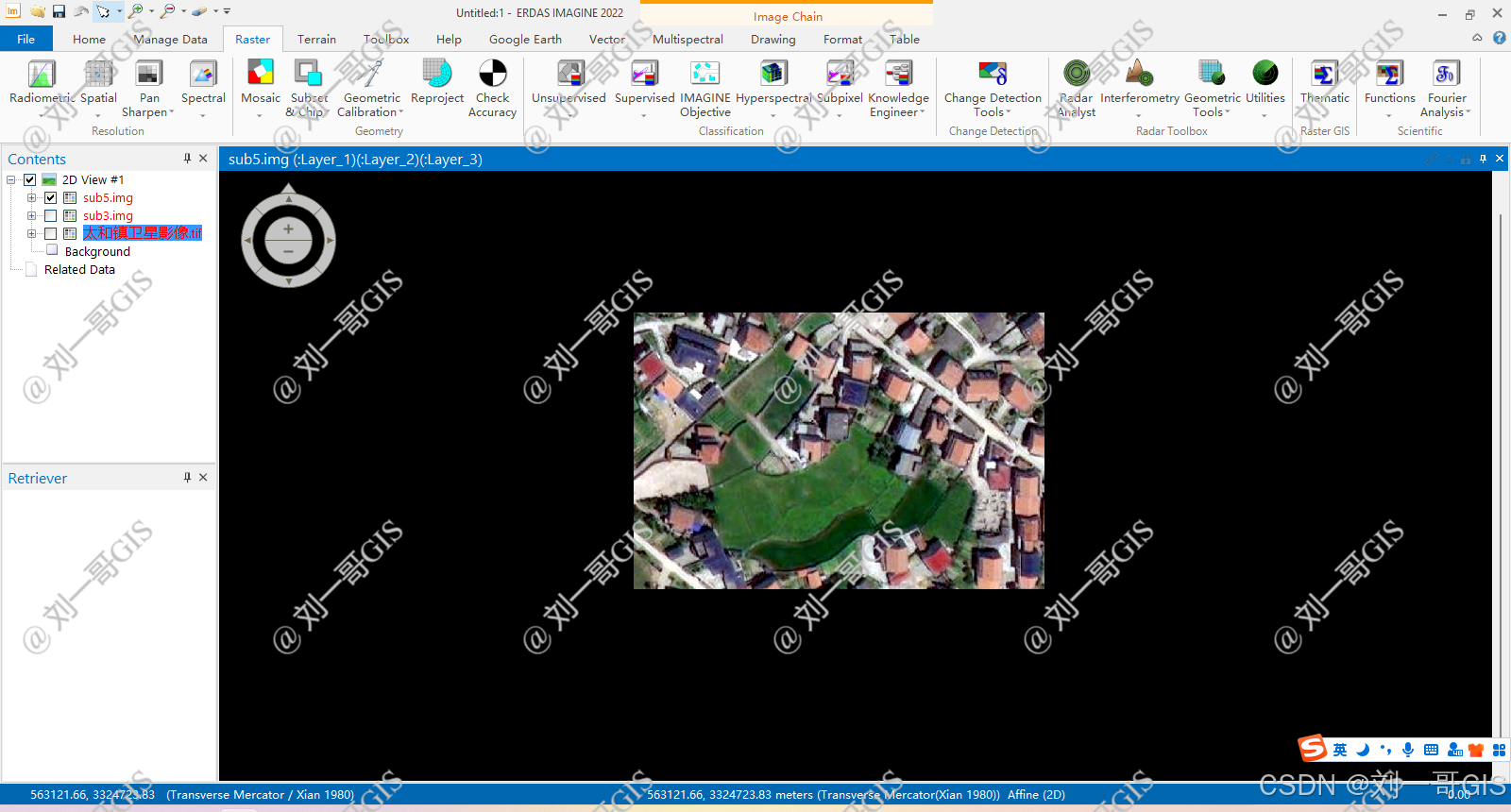

点击OK，完成矩形区域裁剪，结果如下：

2. 查询框

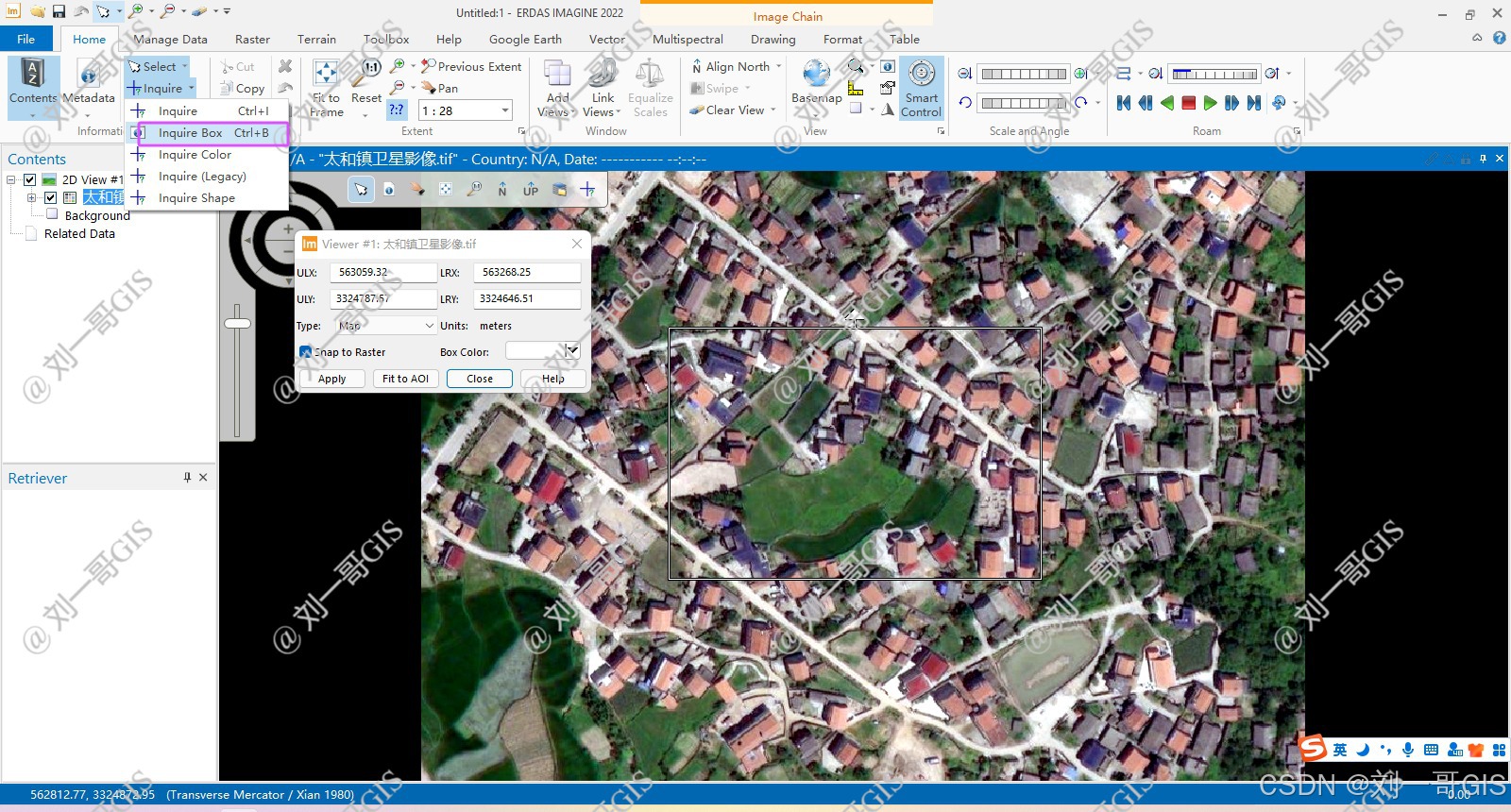

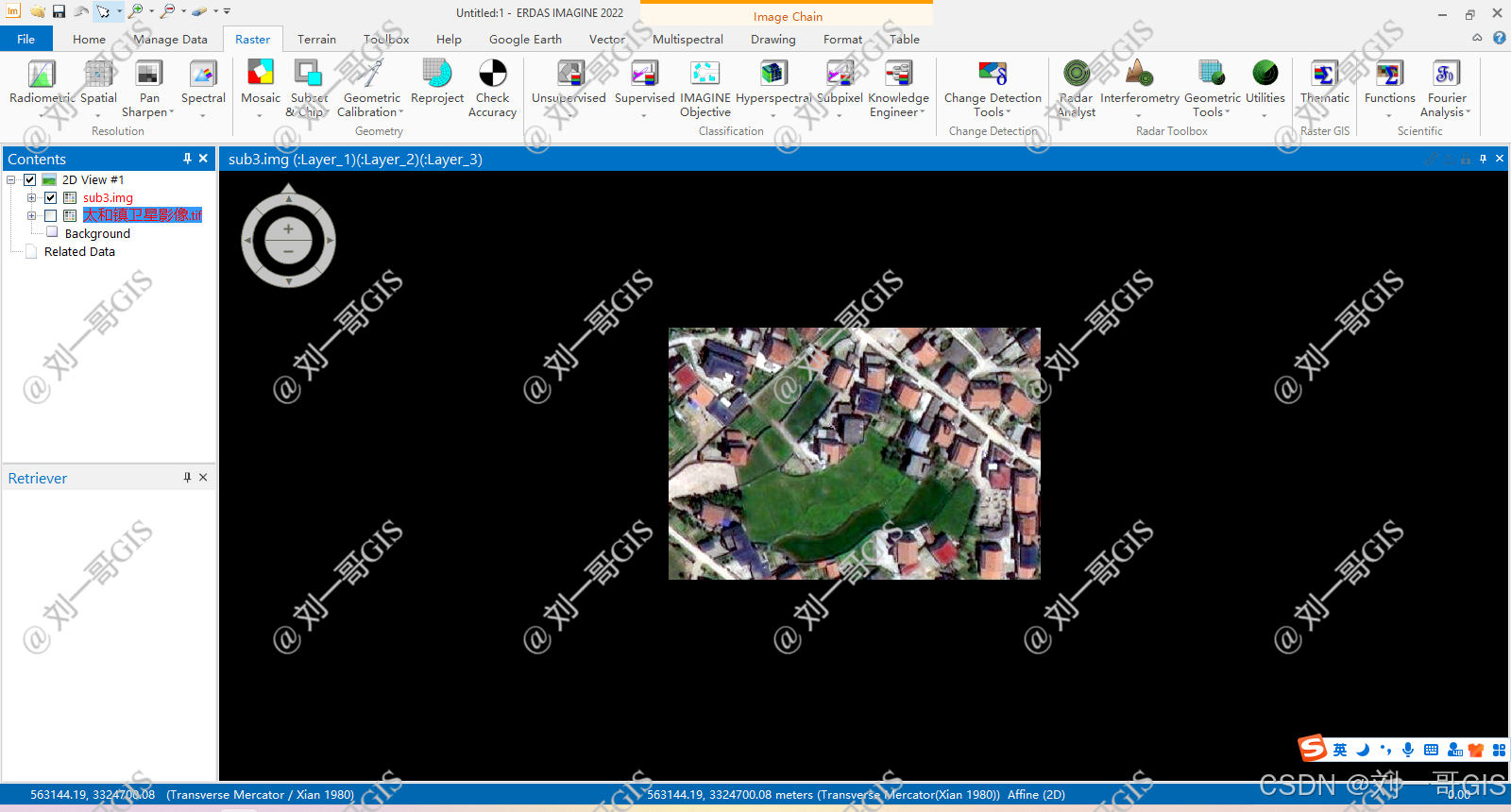

矩形区域的确定，除了有指定的坐标，也可以从查询框获取。点击Inquire Box，弹出坐标窗口，同时可以直接拖动范围大小，如下。

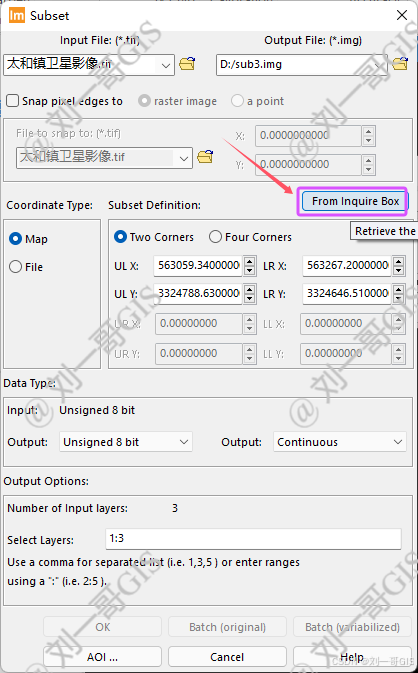

在确定了查询框大小后，可以在Subset窗口直接点击【From Inquire Box】，点击之后，坐标值会自动读取。点击OK即可完成裁剪。

查询框裁剪结果：

注意：使用坐标时，不能再点击使用查询框，否则坐标值会替换为查询框的坐标值。

二、多边形裁剪

1. 多边形shp

通常情况下，使用已有矢量（可以是shp，dxf，kml等格式）范围对影像进行裁剪。

（1）shp转raster

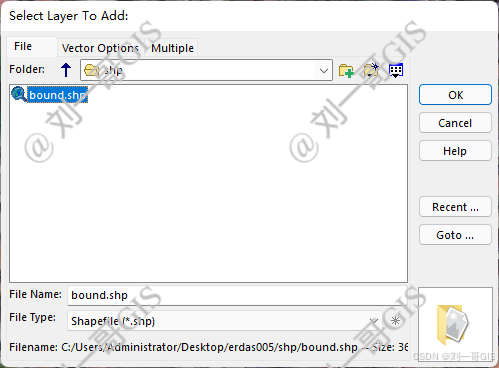

加载提供的shp格式的矢量数据。

默认显示样式。

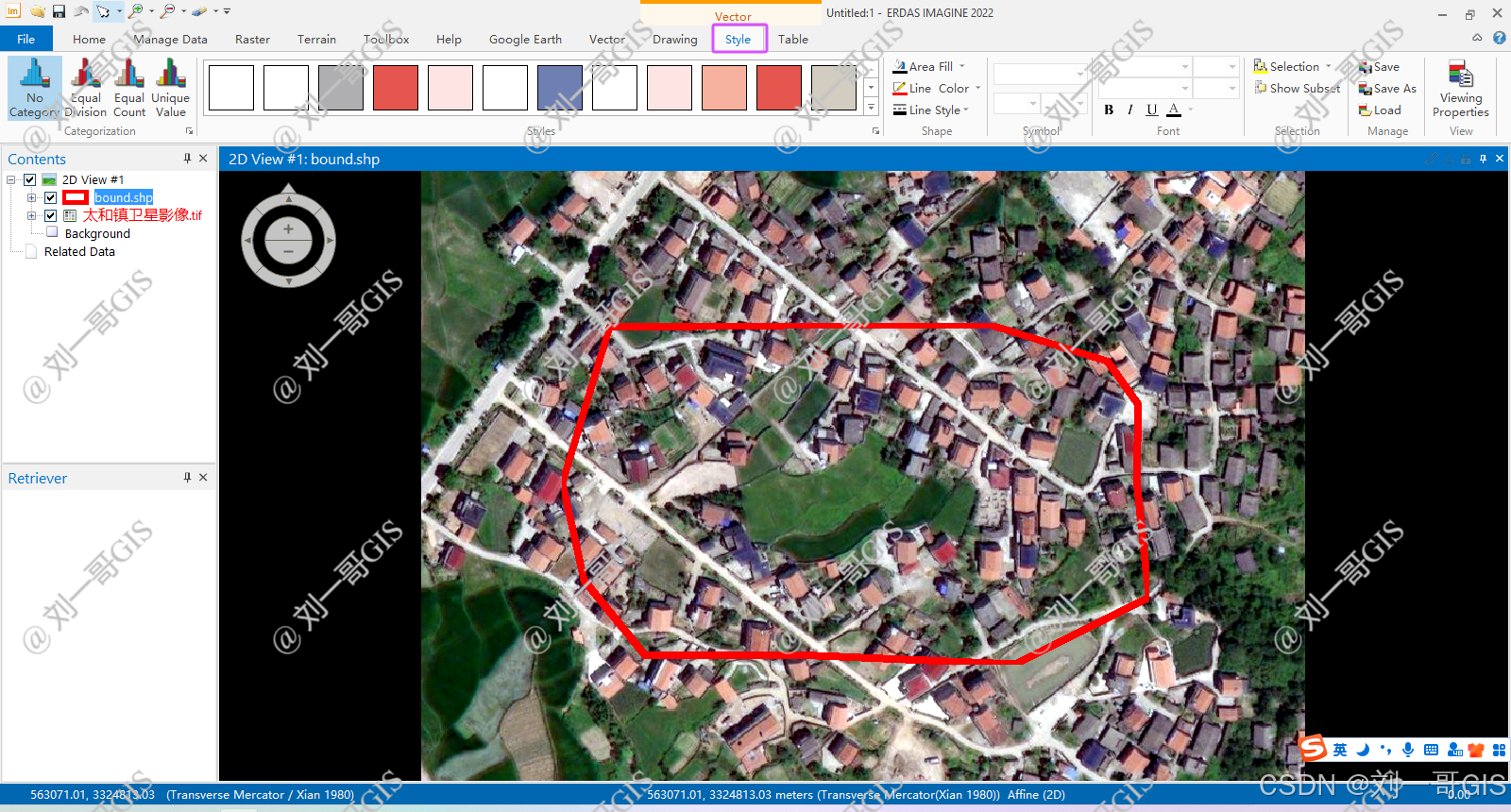

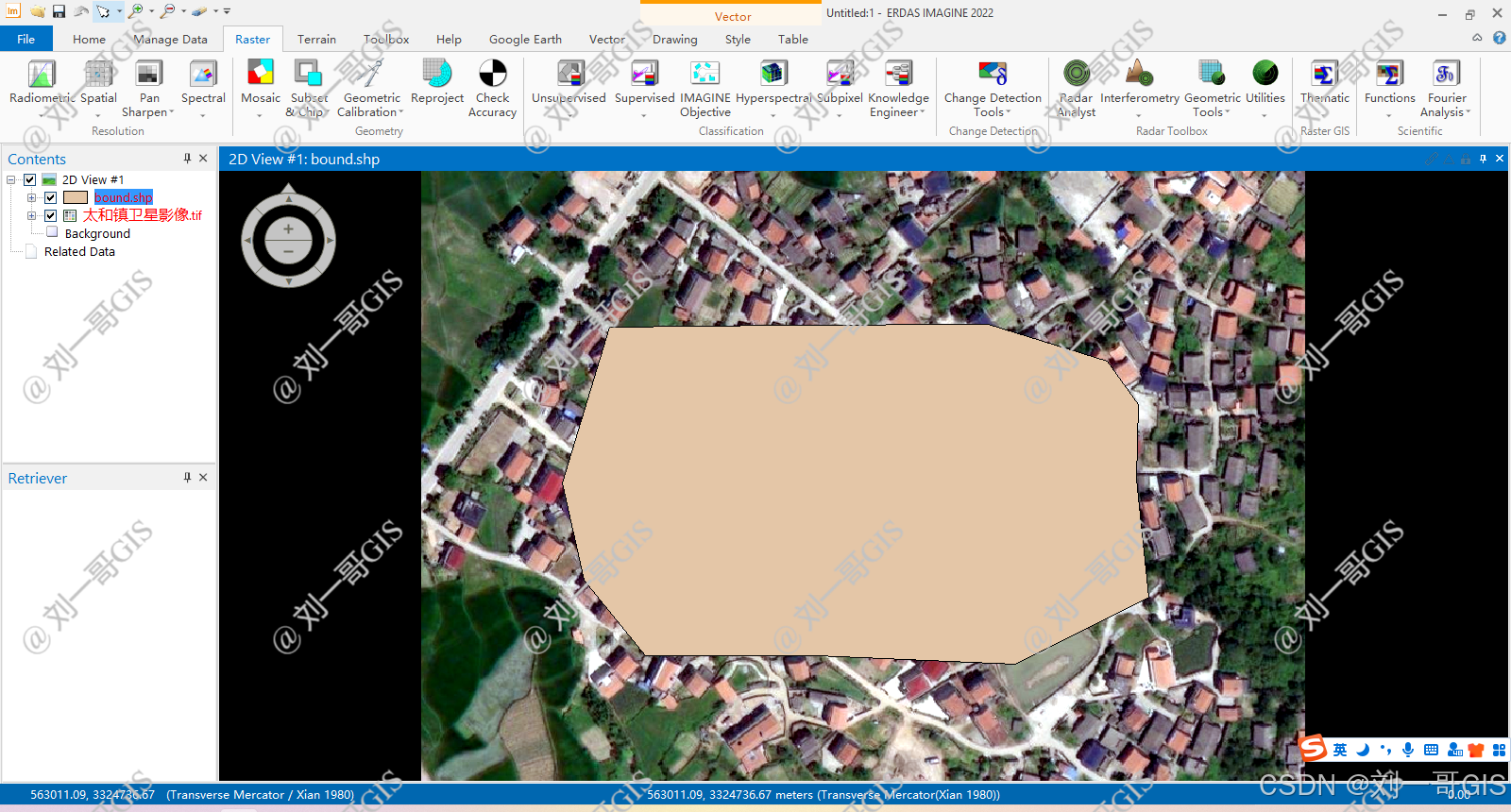

你可以在Style面板下对矢量数据符号化：

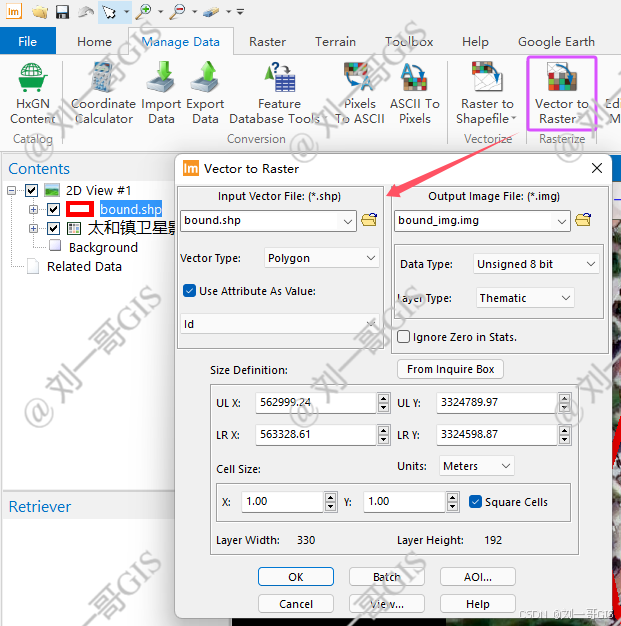

在Erdas中，不能直接使用矢量范围对影像进行裁剪，需要将矢量转为栅格，再用栅格进行掩膜提取。点击【Manage Data】面板下的【Vector to Raster】工具，设置如下参数。

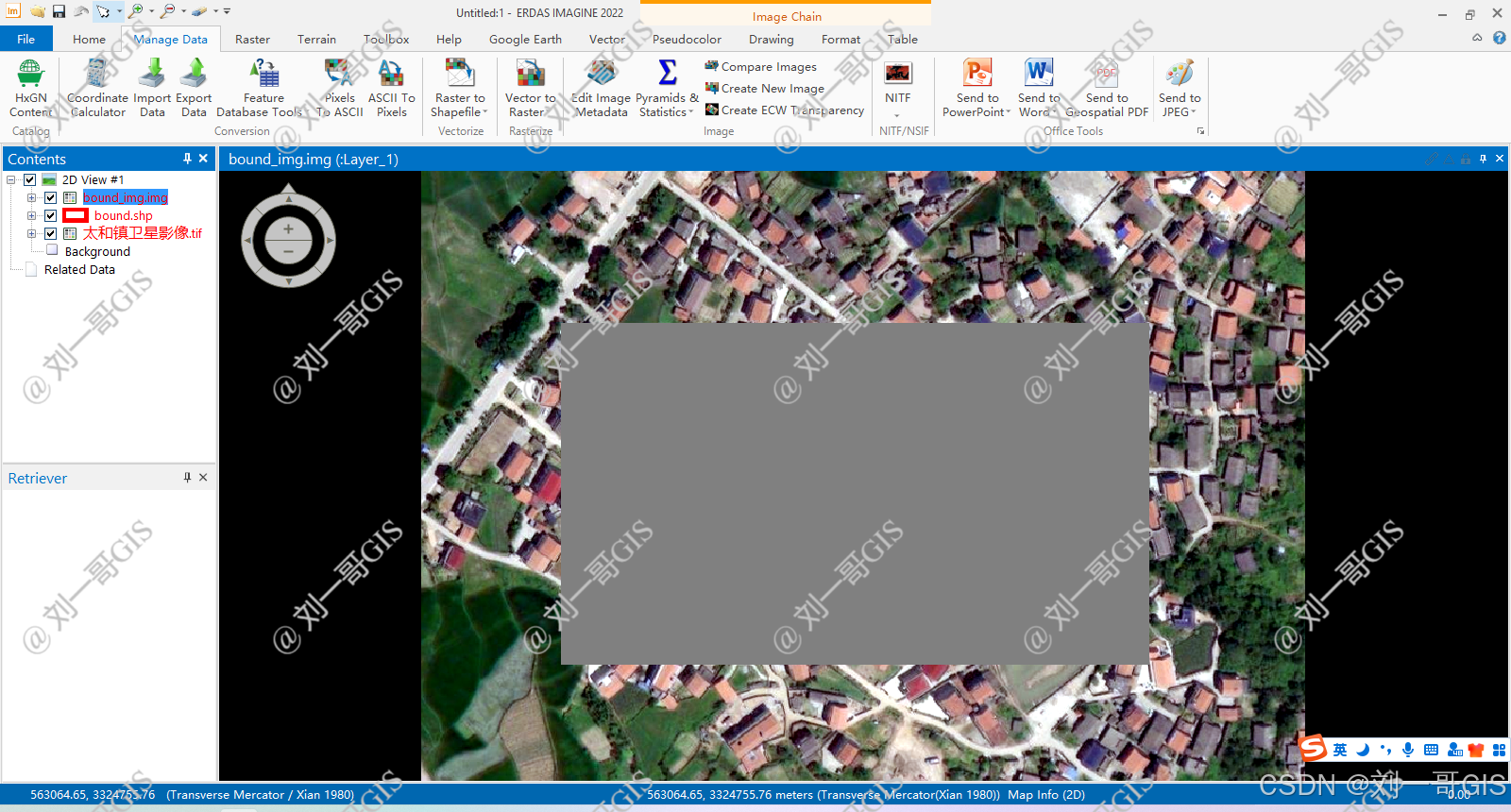

转换后的栅格：

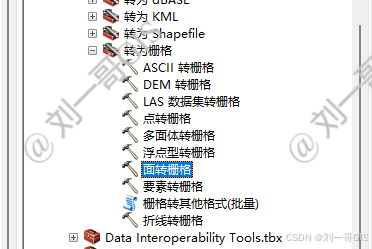

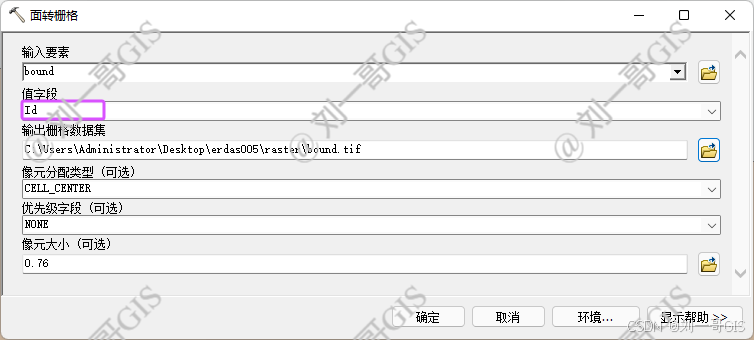

可以看到，在erdas中，非规则的矢量转换为栅格后，栅格为规则的矩形，显然不能满足非规则形状提取的要求。此时，可以使用ArcGIS软件进行矢栅转换。

其中，一个很重要的参数是【值字段】，此时选择值为1的Id字段。如果shp数据id的值为0，需要编辑为1。

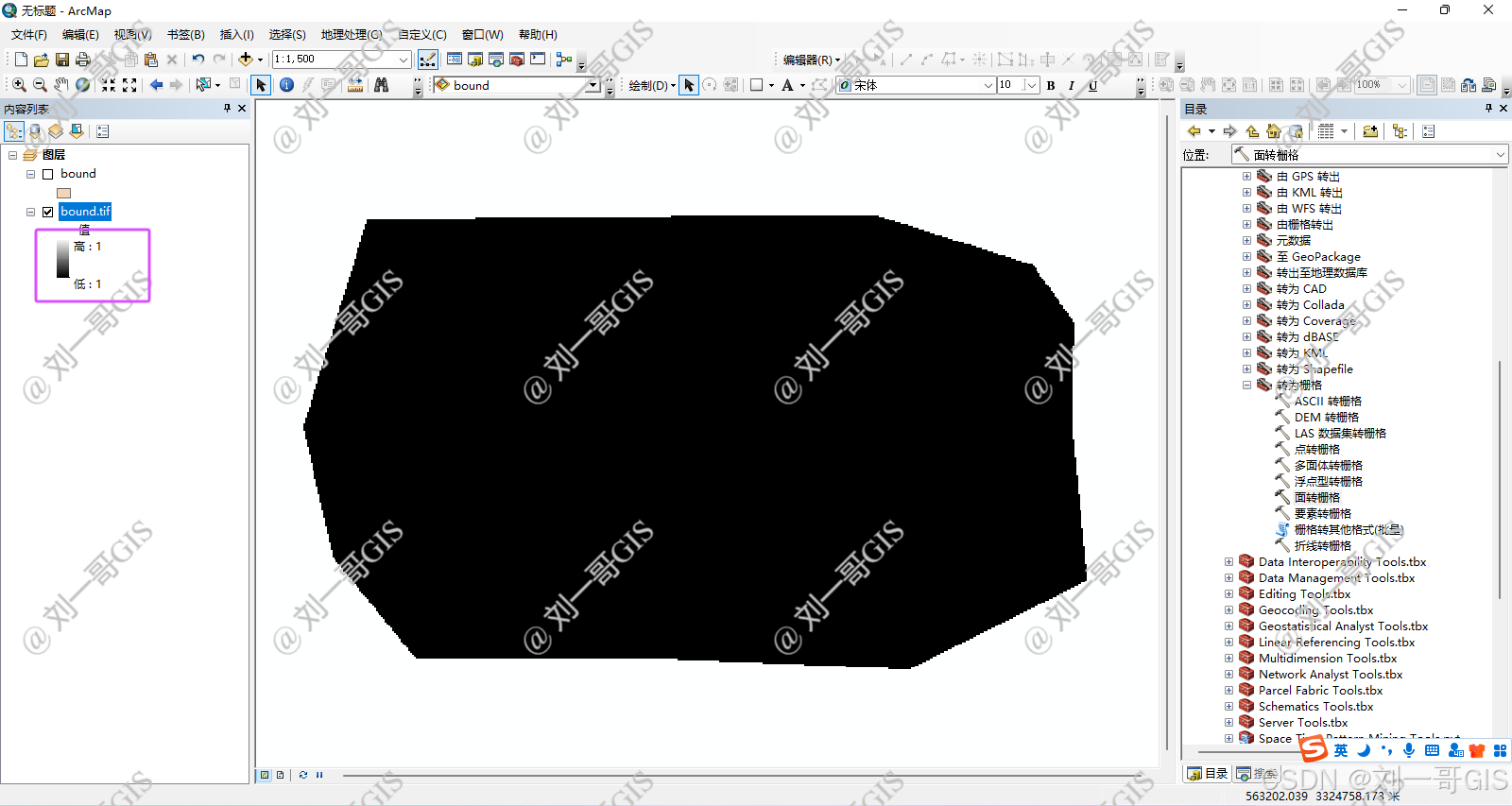

ArcGIS转换后的栅格数据，其栅格值为1。

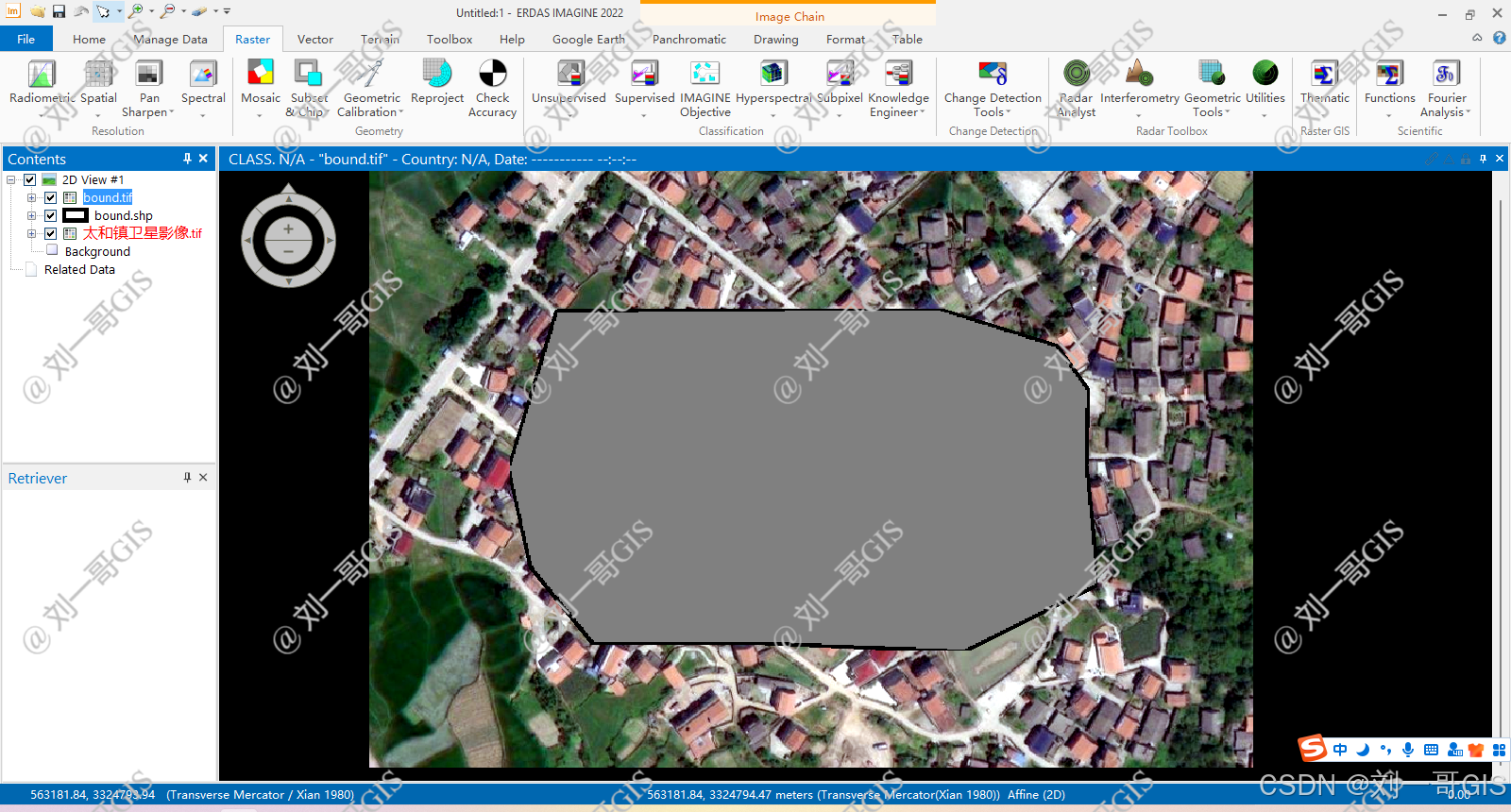

erdas加载栅格掩膜效果：

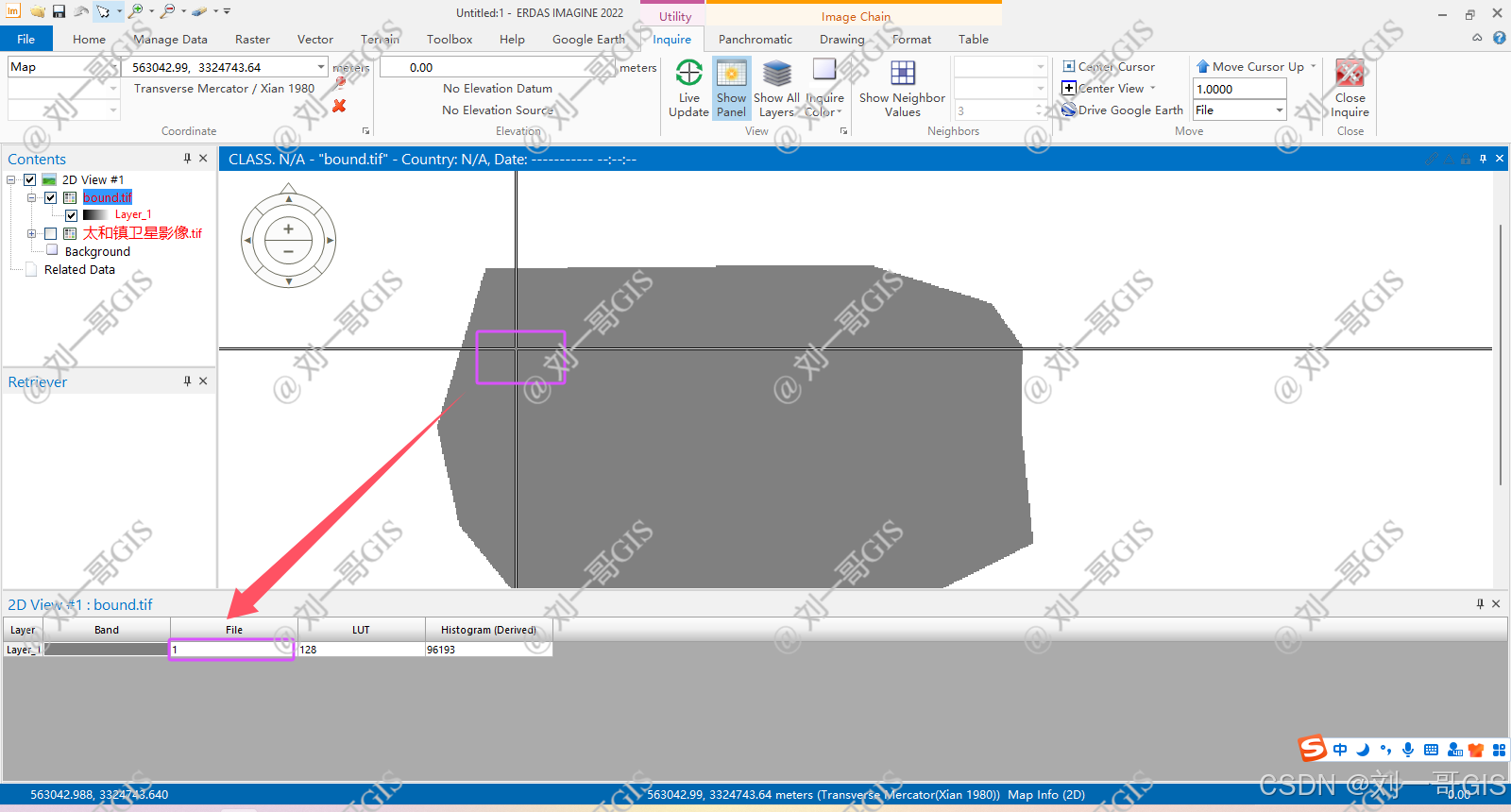

可以使用Inquire工具查询栅格值，从下面的属性表中可以看出值为1。

接下来就可以使用erdas中的mask工具进行栅格掩膜裁剪了。

（2）mask

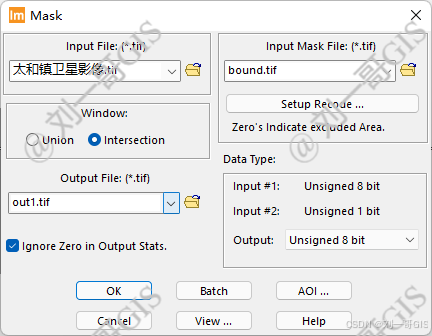

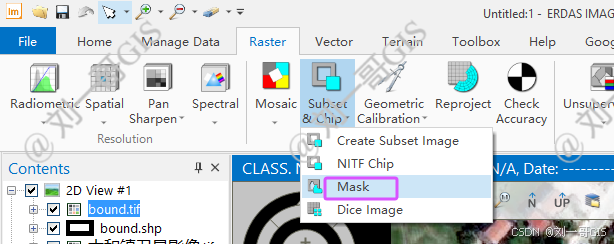

启动【Mask】工具。

Input Mask File中选择转换得到的栅格掩膜文件bound.tif。

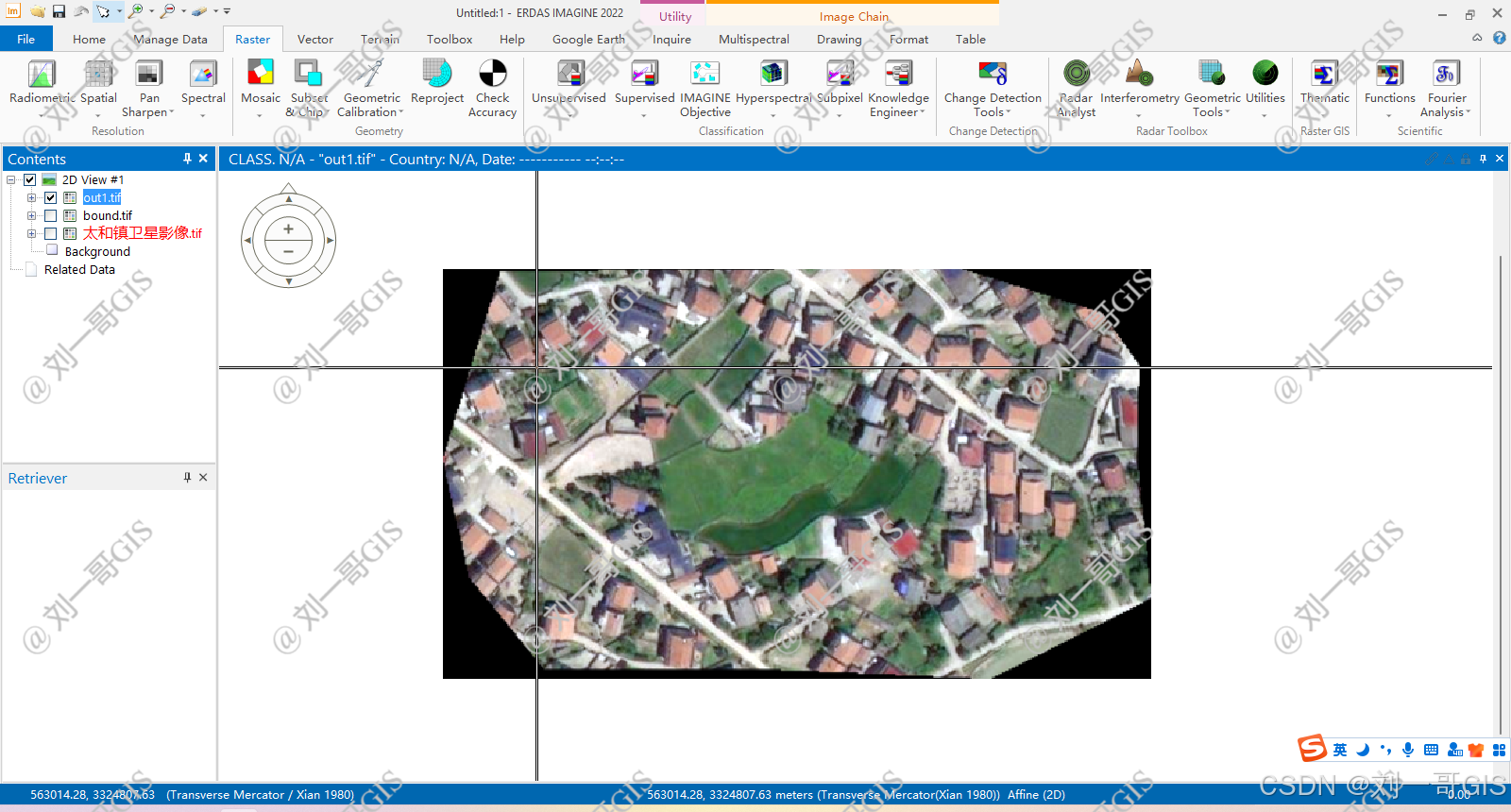

掩膜裁剪结果：

2. AOI裁剪

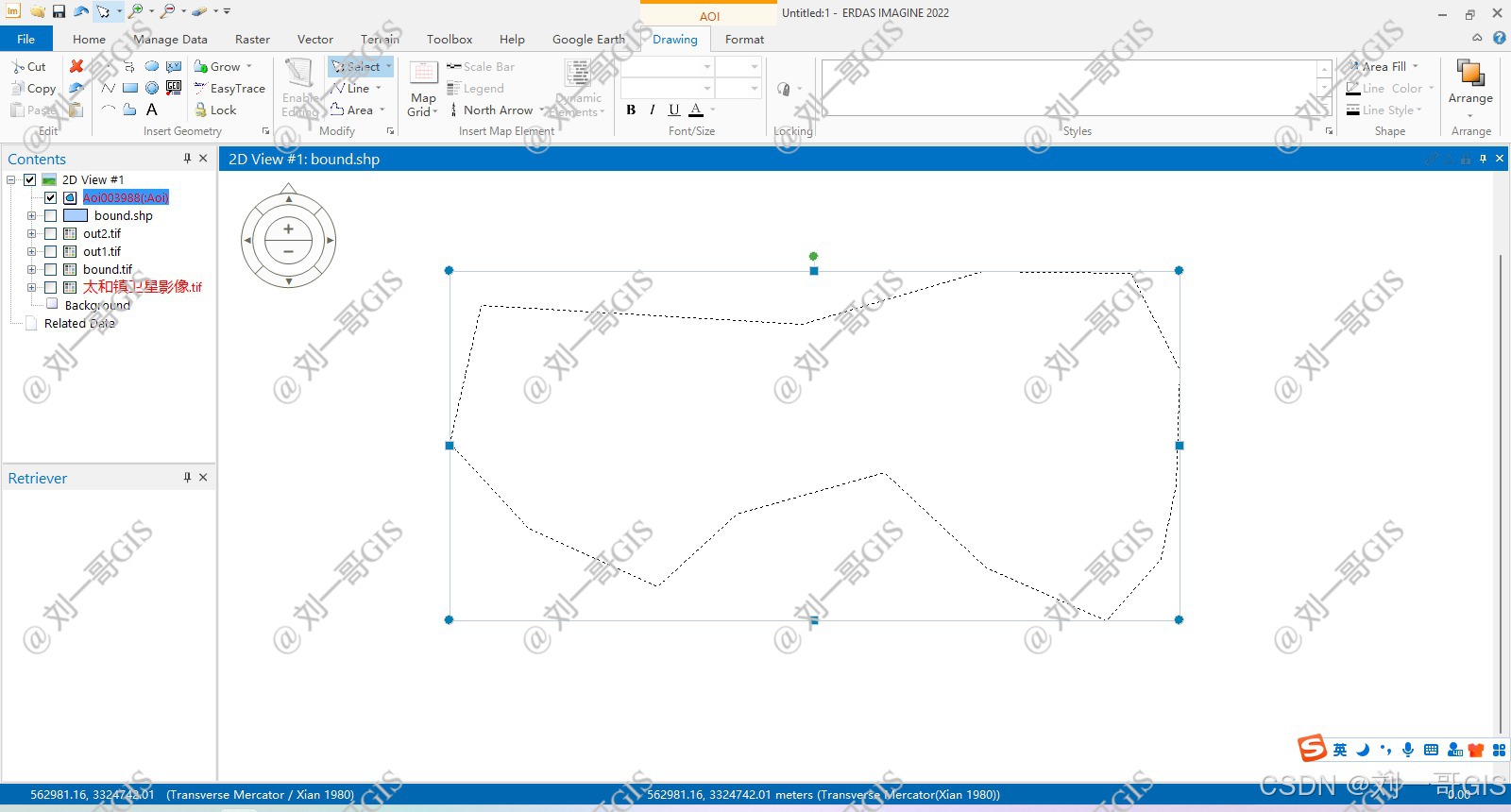

Erdas中提供了方便灵活的AOI（Area Of Intrest，感兴趣区）工具，关于AOI的创建与保存，请点击专栏相应的文章进行专项学习，本案例中的AOI如下图：选择掩膜数据。

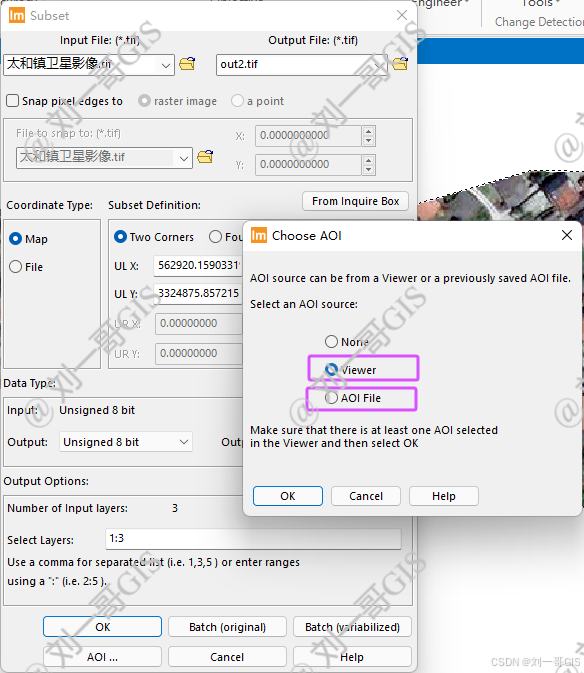

启动【Create Subset Image】工具，重点是点击左下角的AOI工具，在打开的【Choose AOI】窗口中，选择对应的Viewer中的AOI或者本地AOI文件即可。

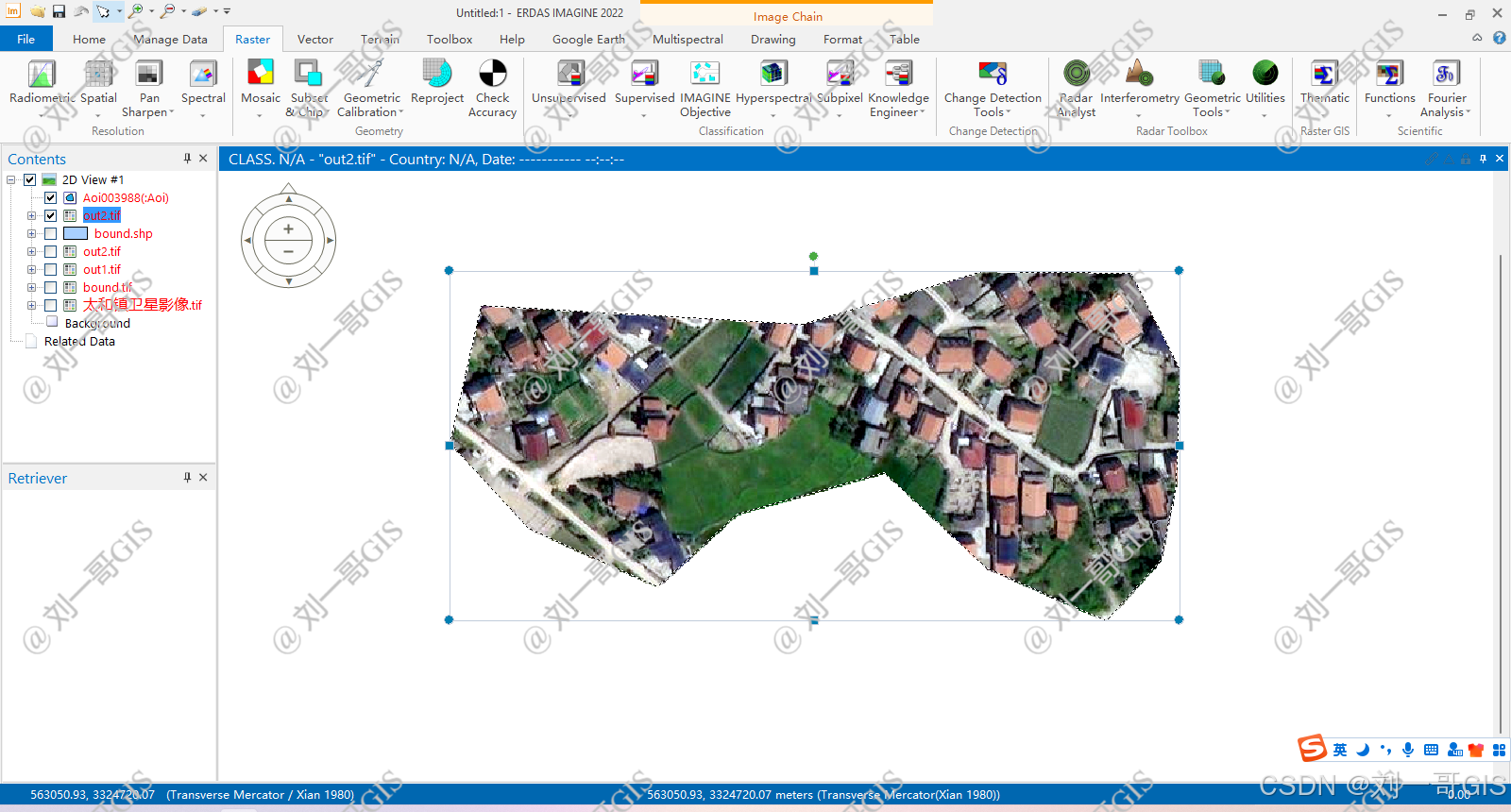

点击OK，执行裁剪，AOI裁剪结果：
