LOTO课5：三极管音频放大电路实践

我们在项目中经常会遇到音频信号的采集处理，我们今天做一个最简单的音频采集模块。它的电路其实就是在我们上节课的三极管的放大电路上的一个改进，在上一节课三极管放大电路的基础之上，将输出信号换成驻极体话筒，输出端加上截止频率在20KHZ左右的RC低通滤波电路，通过滤波电路来滤除频率在20KHZ以上的噪声信号。

上一节课关于三极管放大的文章链接如下：
loto课4

**设计的电路原理图如图所示，通过传感器获取一个交流的小信号，经过三级管放大电路放大信号之后再进行输出：

等不及打板，手工焊接了一个样品进行试验：

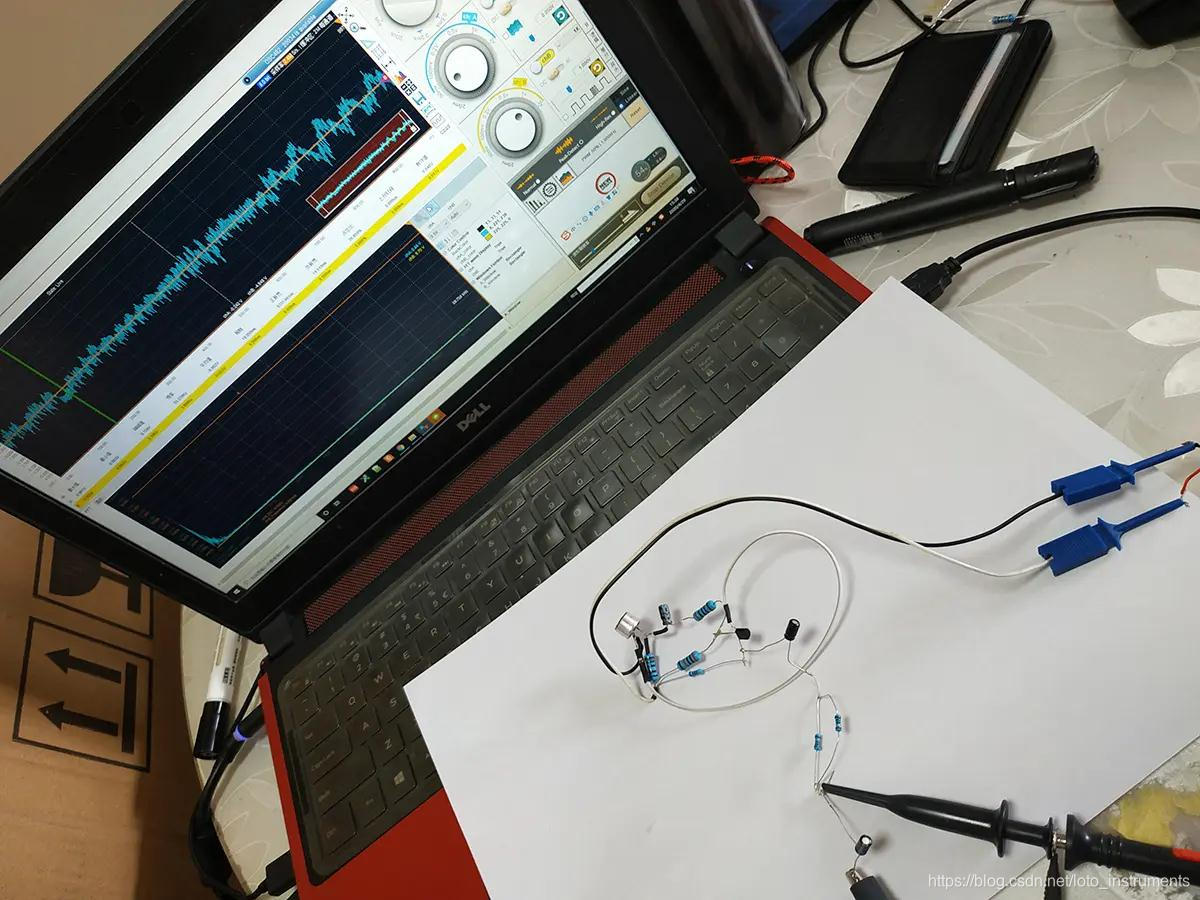

通过LOTO示波器OSC482来测量放大后的输出信号：

还可以观察三极管放大电路对小信号的放大效果，同时来绘制出放大后的信号的FFT频谱：

示波器的上位机软件自带FFT频谱绘制功能，按照视频的参数设置好之后，就可以自动绘制测试信号的FFT
