本文详细介绍了单片机复位的必要性，区分了高电平和低电平复位，并阐述了电容在复位电路中的关键作用。特别讲解了如何通过按键实现复位操作，包括其工作原理和具体电路设计。
1.复位的目的是使单片机初始化，重新进行工作。
2.复位分为高电平复位和低电平复位。也就是给单片机的复位引脚一个短暂的高电平或低电 平。
3.复位电路的设计用到了一个元器件，叫做电容。电容有隔直流的能力，并且在通电瞬间电容两端的电压不能突变。

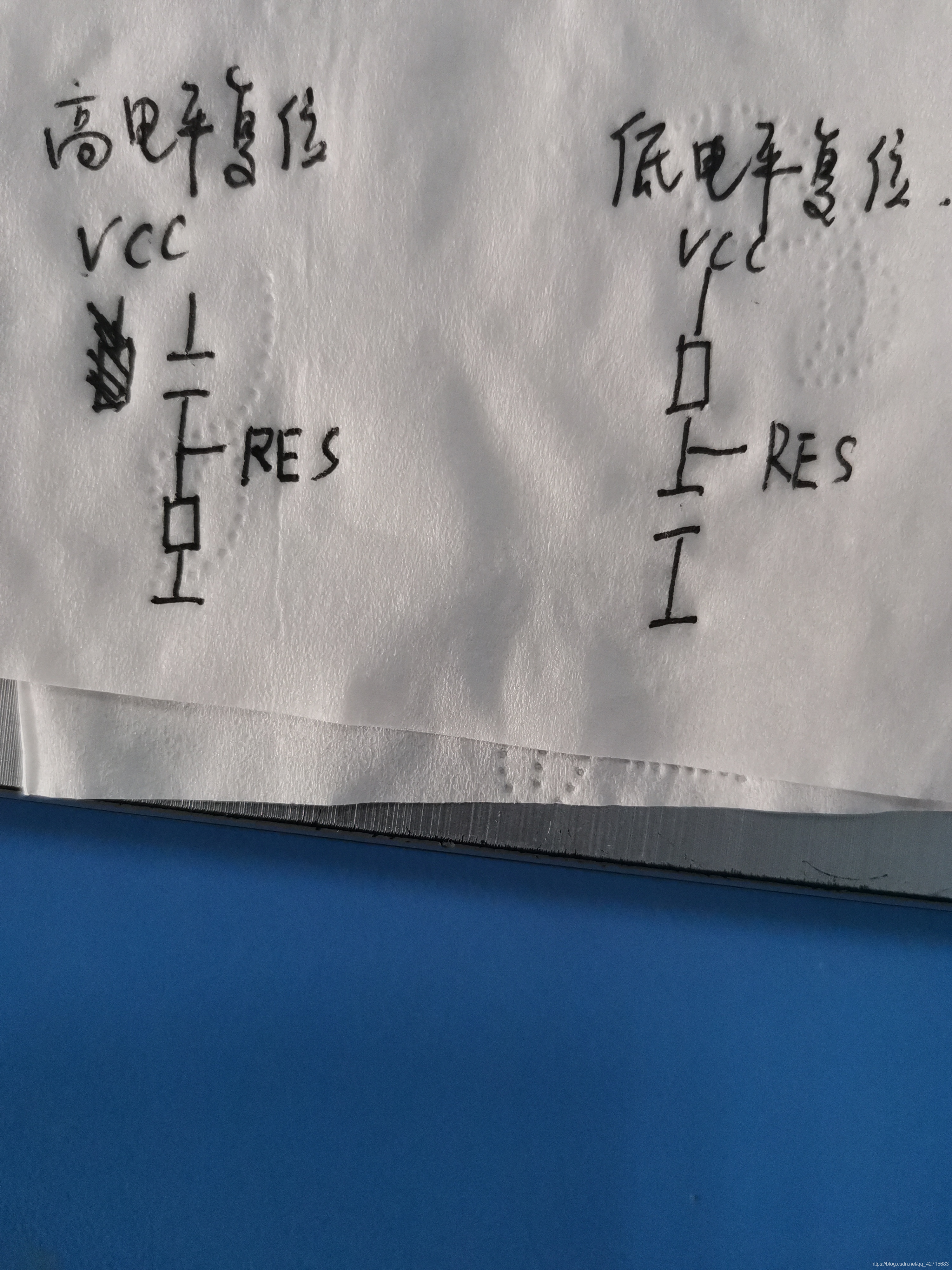

4.利用电容的这一特点我们就可以将复位电路设计成下图所示电路。
高电平复位：通电瞬间电容上端为高电平，则RES引脚在通电瞬间也为高电平，电容隔断直流，然后RES引脚回到低电平。
低电平复位：通电瞬间电容下端为低电平，则RES引脚在通电瞬间也为低电平，电容隔断直流，然后RES引脚回到高电平。

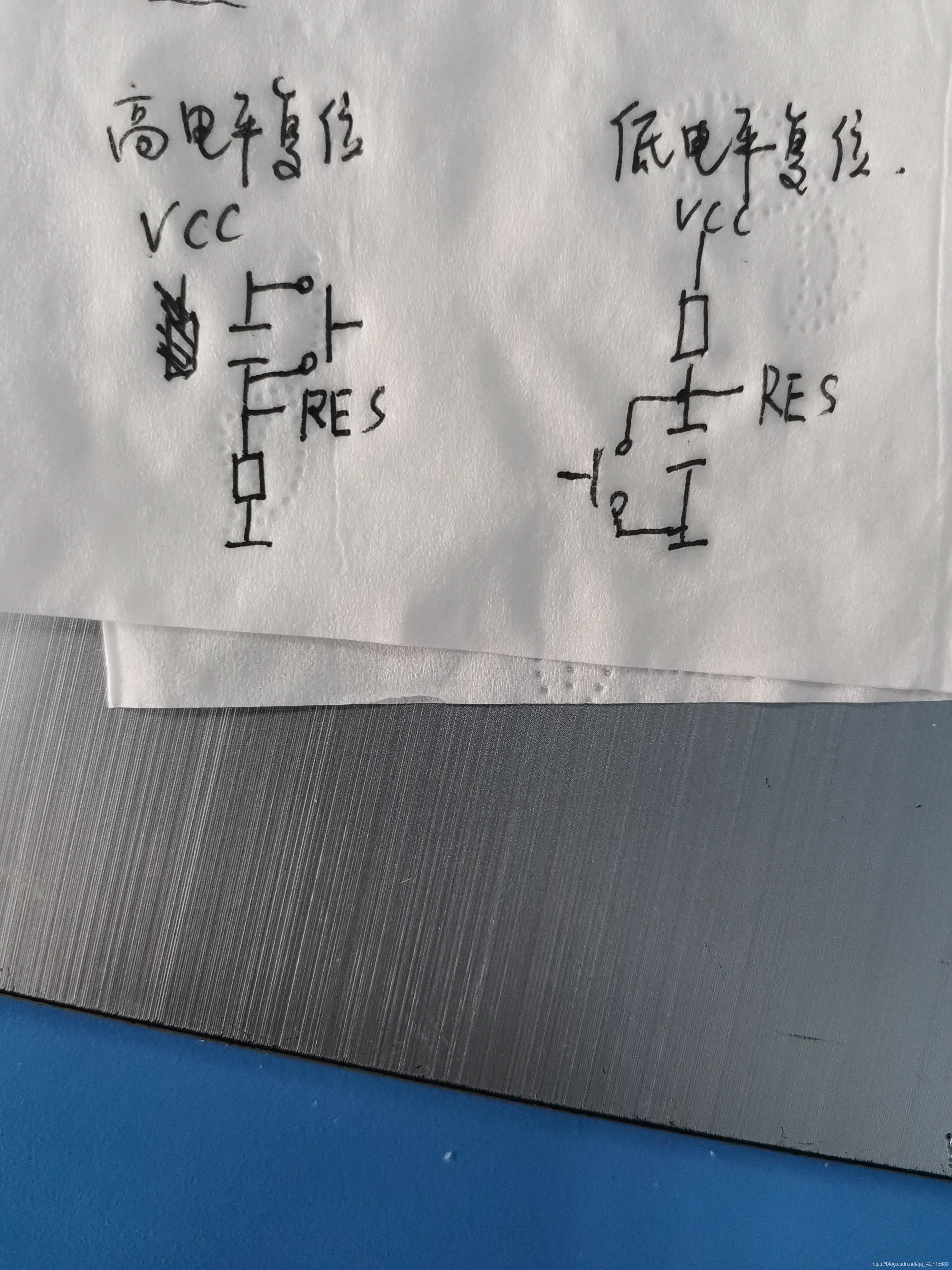

如果我们想通过按键进行复位，只需将按键并联在电容两端。如下图所示：
高电平复位：按一下按键，RES引脚的低电平就会变为高电平，然后重新回到低电平，从而完成复位。
低电平复位：按一下按键，RES引脚的高电平就会变为低电平，然后重新回到高电平，从而完成复位。
