STM32F1系列的RTC毫秒级计数方法

一般不太卷

已于 2023-03-09 17:55:35 修改

阅读量2.1k

点赞数 3

分类专栏： STM32 文章标签： stm32 单片机 mcu 嵌入式硬件

于 2023-03-09 16:40:42 首次发布

本文链接：https://blog.youkuaiyun.com/llllllillllillli/article/details/129425877

版权

STM32 专栏收录该内容

6 篇文章

订阅专栏

文章介绍了在STM32F1系列微控制器上，如何利用RTC模块的预分频器余数寄存器实现毫秒级时间计数。通过设置RTC预分频器并读取RTC_DIVH和RTC_DIVL寄存器的值，计算出RTC当前的毫秒数值。程序设计中，RTC_GetDivider()函数用于获取RTC的分频值，然后通过公式转换得到毫秒值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32F1系列的RTC毫秒级计数方法

引言

项目要求，需要使用到毫秒、微秒精度的时间计时。此前采取过TIM基础定时器、滴答定时器完成定时要求，查看手册RTC没有亚秒寄存器等，刚开始以为无法运行，后续查找发现有RTC预分频器余数寄存器，因此可以尝试进行毫秒级计时。

1 设计介绍

我项目是用的野火STM32F103ZET6开发板（无所谓不影响），RTC模块可采取两个时钟源，使用LSI内部时钟（40KHz），和LSE（32.768KHz），区别是只需要在下文调用预分频器余数寄存器相关函数时修改值即可。

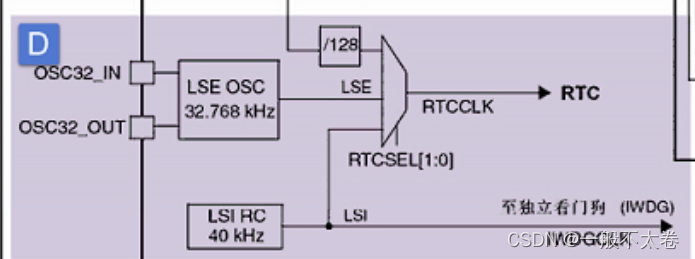

RTC时钟源——中文参考手册

2 定时程序介绍

2.1 关键寄存器

RTC预分频器余数寄存器分为高低位，RTC_DIVH、RTC_DIVL。这个寄存器可以获取比秒单位更精确的值，是一个只读的自减寄存器，值和预分频寄存器相同，如果预分频寄存器设置为32767，那么该寄存器自减到0后也会重新装载为32767，自减到0表示经过1000ms。
因此设计程序读取该寄存器的值后，简单地设计计算程序就可以获取毫秒值。

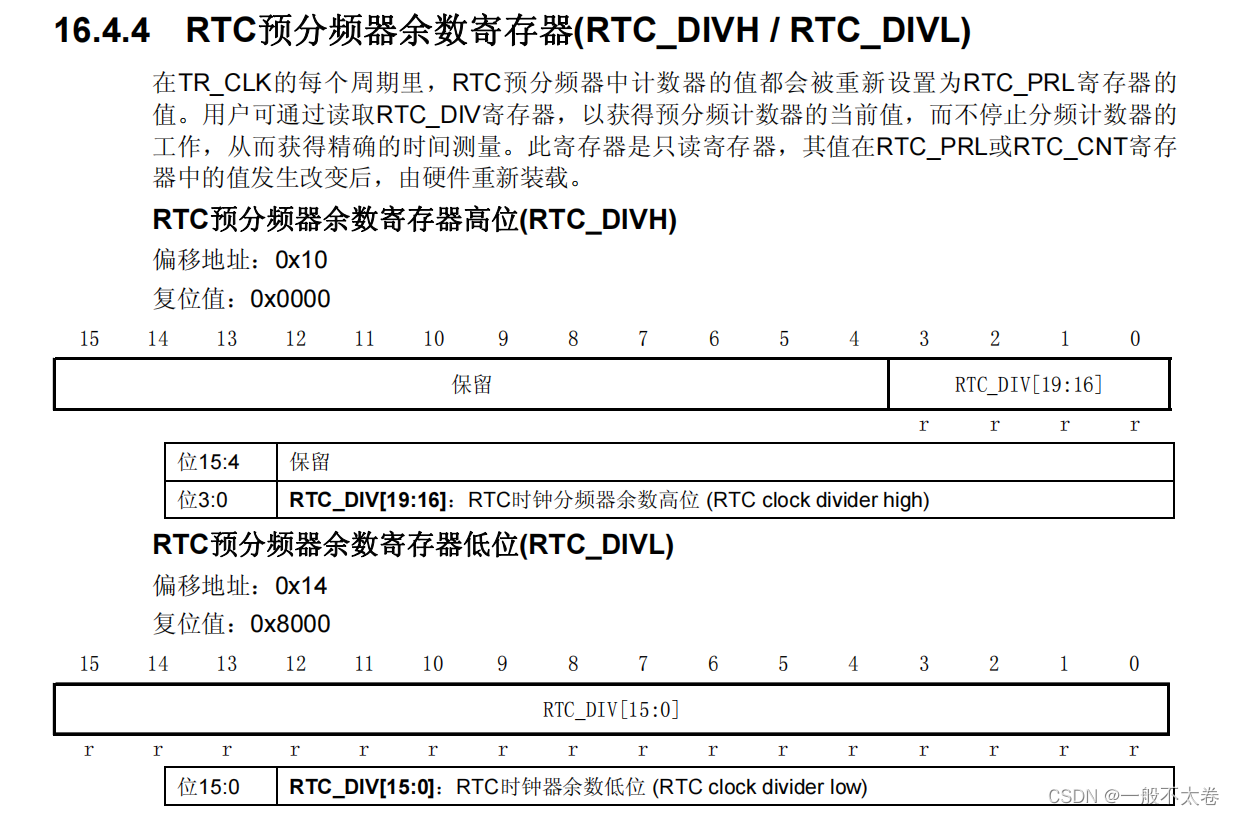

预分频寄存器简介——中文参考手册

2.2 程序设计

首先介绍关键函数RTC_GetDivider()
在stm32f10x_rtc.c文件中可以查看该函数，我放在下面，能调用就可以。

/**
  * @brief  Gets the RTC divider value.
  * @param  None
  * @retval RTC Divider value.
  */
uint32_t RTC_GetDivider(void)
{
  uint32_t tmp = 0x00;
  tmp = ((uint32_t)RTC->DIVH & (uint32_t)0x000F) << 16;
  tmp |= RTC->DIVL;
  return tmp;
}

能获取寄存器的值后又该干啥捏？
我们定义从RTC模块获取的毫秒值为rtc_millisecond，那么：

rtc_millisecond = (32767 - RTC_GetDivider()) * 1000 / 32767; //LSE

就能计算出实际毫秒值了。
