射频功率释义

       射频功率（RF Power） 是无线通信、射频工程和电子设备中的重要参数，通常用 dBm 来表示。dBm 是一种以对数形式表示的功率单位，用于描述功率相对于 1 毫瓦（mW）的比值。

1. dBm 的定义

• dBm 表示功率相对于 1 毫瓦（mW）的分贝值，计算公式为：

其中：

• • P 是以毫瓦（mW）为单位的功率值。
  • PdBm​ 是以 dBm 为单位的功率值。
• 示例：
  • 1 mW = 0 dBm
  • 10 mW = 10 dBm
  • 100 mW = 20 dBm

2. dBm 的特点

• 对数刻度：dBm 使用对数刻度，可以方便地表示非常大或非常小的功率值。
• 易于计算：在射频系统中，功率增益或损耗可以通过简单的加减法计算。
• 常用范围：
  • 无线通信设备：通常为 0 dBm 到 30 dBm（1 mW 到 1 W）。
  • 低功耗设备：可能为 -30 dBm 到 0 dBm（1 µW 到 1 mW）。

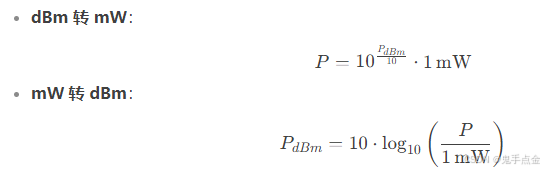

3. dBm 与线性功率的转换

示例：

• • 20 dBm = 100 mW
  • -10 dBm = 0.1 mW

4. 射频功率的典型应用

• 无线通信：
  • 手机发射功率：通常为 20 dBm 到 30 dBm（100 mW 到 1 W）。
  • Wi-Fi 路由器：通常为 15 dBm 到 27 dBm（30 mW 到 500 mW）。
• 射频测试：
  • 信号发生器输出功率：通常为 -120 dBm 到 20 dBm。
  • 频谱分析仪测量范围：通常为 -150 dBm 到 30 dBm。
• 低功耗设备：
  • 蓝牙设备：通常为 0 dBm 到 10 dBm（1 mW 到 10 mW）。
  • ZigBee 设备：通常为 -20 dBm 到 10 dBm（0.01 mW 到 10 mW）。

5. 功率增益与损耗的计算

• 功率增益（Gain）：
  • 如果信号通过放大器，功率增加，增益为正。
  • 例如，输入功率为 10 dBm，增益为 20 dB，则输出功率为 30 dBm。
• 功率损耗（Loss）：
  • 如果信号通过衰减器或传输线，功率减少，损耗为负。
  • 例如，输入功率为 20 dBm，损耗为 3 dB，则输出功率为 17 dBm。

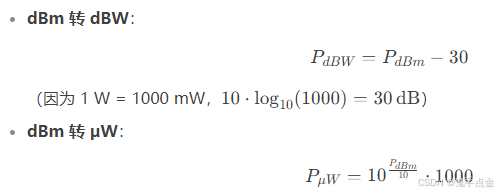

6. dBm 与其他单位的转换

7. 实际应用中的注意事项

• 功率匹配：
  • 在射频系统中，确保信号源、传输线和负载之间的阻抗匹配，以减少反射和功率损耗。
• 功率限制：
  • 遵守法规对射频设备的最大发射功率限制（如 FCC、CE 标准）。
• 测量精度：
  • 使用高精度的功率计或频谱分析仪测量射频功率，避免误差。

总结

• dBm 是射频功率的常用单位，表示功率相对于 1 毫瓦的对数值。
• 广泛应用于无线通信、射频测试和低功耗设备中。
• 通过简单的对数计算，可以方便地转换 dBm 与线性功率（mW、µW）。
• 在实际应用中，需注意功率匹配、法规限制和测量精度。
