[wifi]射频指标

关键射频指标

TX

Tx Power

Tx Power定义

射频发射功率(Tx Power),是天线端口输出的射频信号功率。单位:dBm
受硬件能力、法规限制和协议标准的共同约束。是影响无线覆盖范围、传输速率和合规性的关键参数。
功率越高,信号传播距离越远。过高的功率会导致临频干扰,增加设备功耗。

Tx Power标准

发射功率的合规性需同时满足 标准协议限制 和 国家/地区法规(如FCC、ETSI、SRRC。

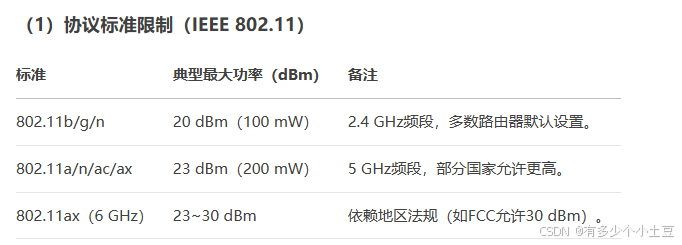

在这里插入图片描述

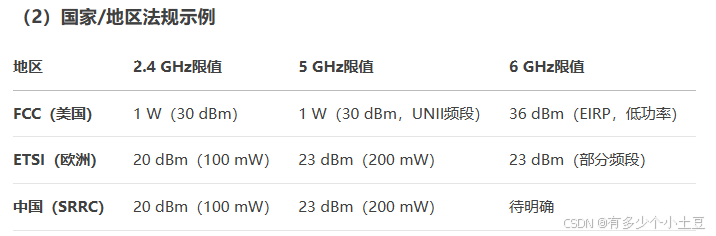

在这里插入图片描述

EVM

EVM定义

Wi-Fi 射频的 EVM(Error Vector Magnitude,误差向量幅度) 是衡量射频信号调制质量的关键指标,反映了实际信号与理想信号之间的偏差。EVM 越小,信号调制精度越高,系统性能越好。直接影响吞吐量和覆盖范围。

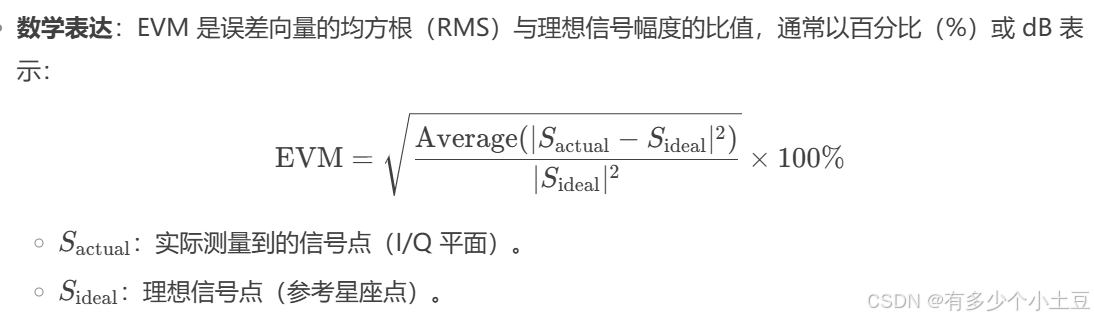

在这里插入图片描述

EVM标准

不同 Wi-Fi 标准对 EVM 的要求不同,调制阶数越高(如 1024-QAM),要求 EVM 越严格:

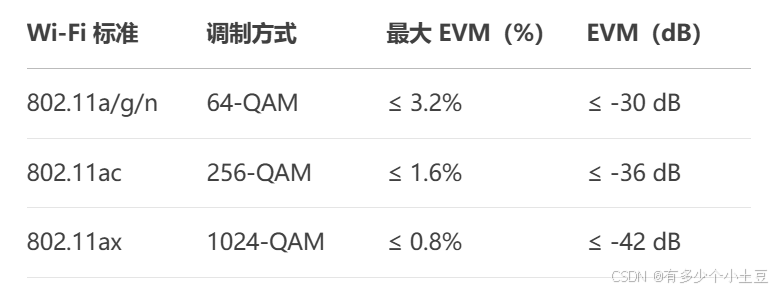

在这里插入图片描述

TX power和EVM是相关联的,TX Power越大,EVM越大,即信号质量越差,所以实际应用中,要在TX Power和EVM之间取一个折中

Transmit Spectrum Mask

Mask定义

Transmit Spectrum Mask(发射频谱模板)是Wi-Fi设备在射频发射时必须遵守的频域功率限制规范,用于确保信号在指定带宽内发射,同时避免对相邻信道或其他无线系统造成干扰。在频域上对发射信号的功率谱密度(PSD)进行限制,规定在中心频率以外的偏移频点处,功率必须衰减到特定水平以下

Mask标准

AB段绝对值大于3dBm

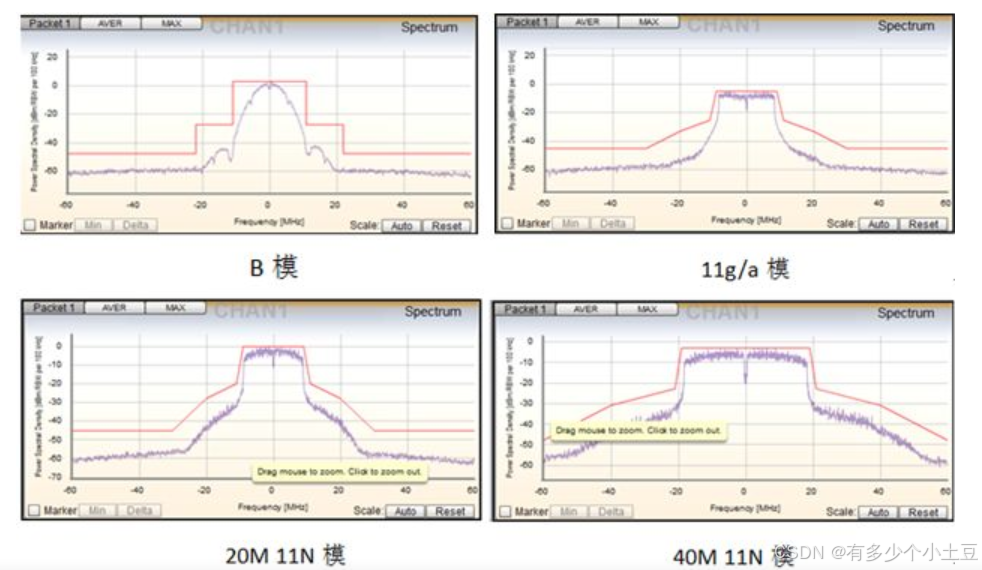

在这里插入图片描述

IQ offset

IQ offset定义

衡量Wi-Fi射频发射机 基带调制质量 的重要指标,直接影响信号的调制精度和系统性能。

IQ offset标准

典型限值:

802.11a/g/n/ac:IQ Offset需小于 -30 dBc(相对于载波功率)。

802.11ax(Wi-Fi 6):高阶调制(如1024-QAM)要求更严,通常需 <-35 dBc。

Gain imb

Gain imb定义

Gain Imbalance(增益不平衡) 是衡量 Wi-Fi 射频发射机或接收机中 I(In-phase)和 Q(Quadrature)两路信号增益一致性 的关键指标。它直接影响调制信号的精度和系统性能,尤其在 高阶调制(如 256-QAM、1024-QAM) 场景下至关重要

Gain imb标准

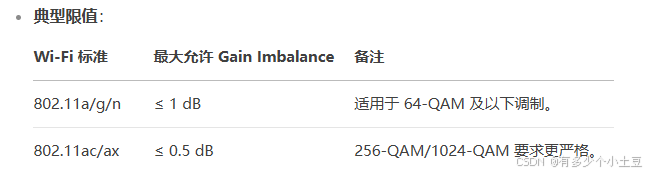

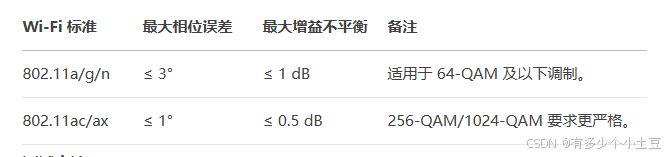

在这里插入图片描述

Quad error

Quad error定义

Quadrature Error(正交误差)是评估 Wi-Fi 射频系统中 I/Q 调制器正交性能 的核心指标,直接影响信号的调制质量和系统误码率

Quad error标准

在这里插入图片描述

RX

接收灵敏度定义

接收机能够正确解调信号并维持 目标误码率(BER)或PER(Packet Error Rate) 的最小输入信号功率,通常以 dBm 表示(负值,越小越好)
PER:7%->100个包错7个

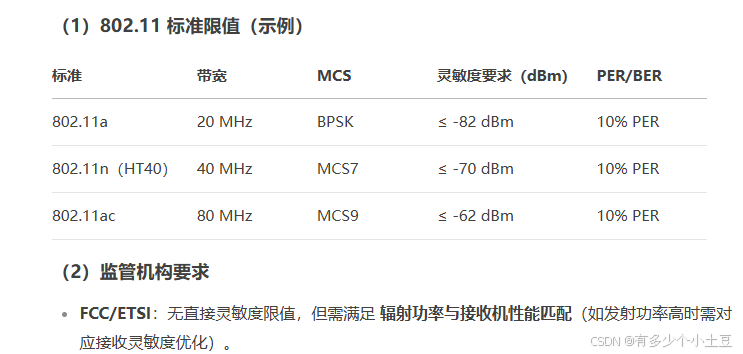

在这里插入图片描述

接收灵敏度标准

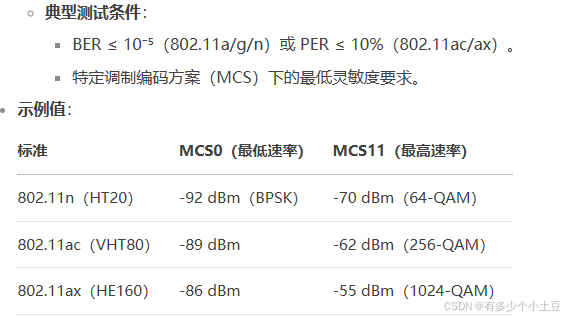

在这里插入图片描述
