五、mini2440_bsp_nand

一、原理介绍

1、实现目标

        测试Nand Flash读取功能。s3c2440启动会自动拷贝前4K到片内SRAM，前4K程序（程序功能）将Nand Flash的4096~(4096+2048)的2K程序读取到片外SDRAM中，引导执行；当被读取、引导的程序正常执行，即可证明Nand Flash读取成功。



2、Nand Flash手册指令

（1）K9F2G08R0A（256M）

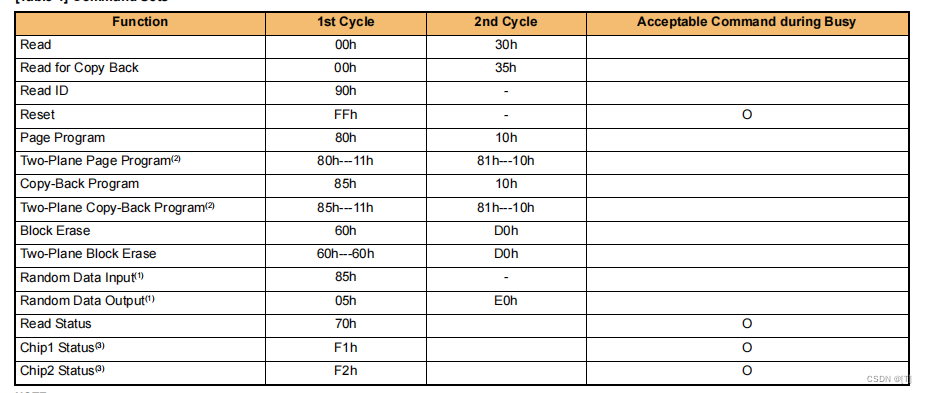

操作指令

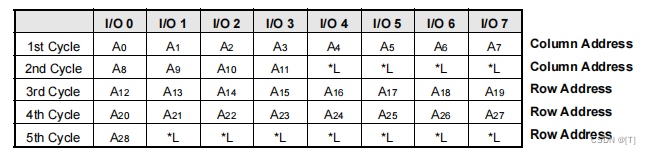

地址



（2）K9K8G08U0E（1G）

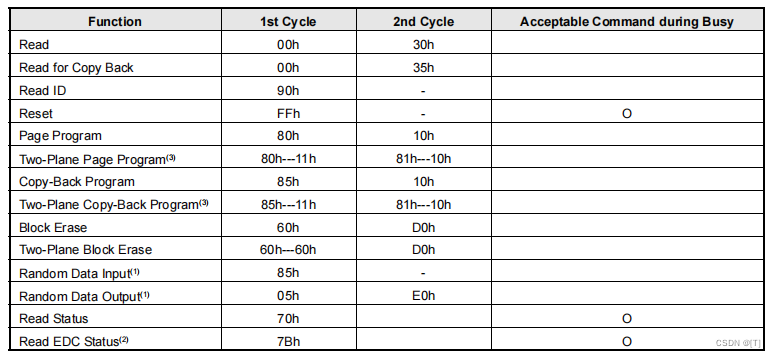

操作指令

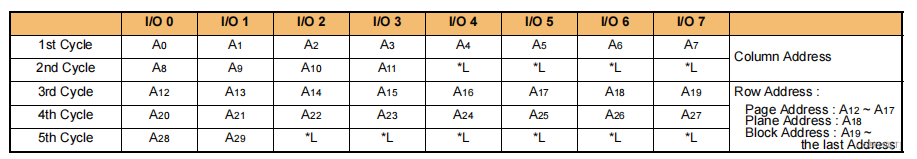

地址

 二、实现分析

1、s3c2440配置

（1）配置时序（寄存器）

（2）使能Nand Flash控制器，初始化ECC，禁止片选

（3）复位Nand Flash

2、操作Nand Flash（根据Flash手册的指令）

三、实现过程

1、伪代码

1、设置栈针（片内SRAM）
2、关闭看门狗（c语言）
3、初始化SDRAM（c语言）
4、初始化Nand Flash（c语言）
5、调用nand_read函数（函数参数：r0，r1，r2；分别表示第一、二、三个参数）（c语言）
6、初始化栈针（片外SDRAM）
7、引导main函数（从Nand Flash的4096~(4096+2048)的程序）

2、链接脚本（nand.lds）

SECTIONS {
  //引导程序存储在0地址（上电被拷贝至片内SRAM执行），运行地址设置为0
  firtst  	0x00000000 : { start.o init.o nand.o}
  //将main函数存储地址设置为4096，运行地址设置为30000000（片外SDRAM）
  second 	0x30000000 : AT(4096) { main.o }
}

3、程序参考

参考程序：https://download.youkuaiyun.com/download/liutit/86763300
