十二、Qt自定义Widget组件、静态库与动态库

一、自定义Widget组件

1、自定义Widget组件

使用步骤

• 采用提升法（promotion）
• 重新定义paintEvent事件

2、实现程序

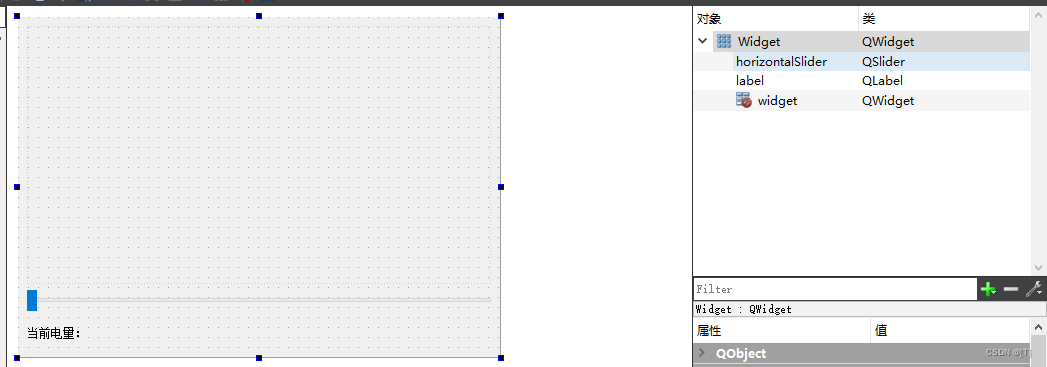

（1）创建项目，基于QWidget

（2）添加类，为Widget组件提升类

#include "battery.h"
#include <QPainter>

int Battery::powerLevel() const
{
    return mPowerLevel;
}

void Battery::setPowerLevel(int powerLevel)
{
    mPowerLevel = powerLevel;

    repaint();
}

void Battery::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event)

    QPainter painter(this);
    QRect rect(0, 0, width(), height());
    painter.setViewport(rect);
    painter.setWindow(0, 0, 120, 50); // 设置窗口逻辑坐标
    painter.setRenderHint(QPainter::Antialiasing);
    painter.setRenderHint(QPainter::TextAntialiasing);

    // 绘制电池边框
    QPen pen;
    pen.setWidth(2);
    pen.setColor(mColorBorder);
    pen.setStyle(Qt::SolidLine);
    pen.setCapStyle(Qt::FlatCap);
    pen.setJoinStyle(Qt::BevelJoin);
    painter.setPen(pen);
    QBrush brush;
    brush.setColor(mColorBack);
    brush.setStyle(Qt::SolidPattern);
    painter.setBrush(brush);
    rect.setRect(1, 1, 109, 48);
    painter.drawRect(rect);

    brush.setColor(mColorBorder);
    painter.setBrush(brush);
    rect.setRect(110, 15, 10, 20);
    painter.drawRect(rect);

    // 画电量
    if(mPowerLevel <= mWarning)
    {
        brush.setColor(mColorWarning);
        pen.setColor(mColorWarning);
    }
    else
    {
        brush.setColor(mColorPower);
        pen.setColor(mColorPower);
    }
    painter.setBrush(brush);
    painter.setPen(pen);
    if(mPowerLevel > 0)
    {
        rect.setRect(5, 5, mPowerLevel, 40);
        painter.drawRect(rect);
    }

    // 绘制百分比文字
    QFontMetrics textSize(this->font());
    QString powerStr = QString::asprintf("%d%%", mPowerLevel);
    QRect textRect = textSize.boundingRect(powerStr);
    pen.setColor(mColorBorder);
    painter.setPen(pen);
    painter.drawText(55 - textRect.width() / 2, 23 + textRect.height() / 2, powerStr);

}

Battery::Battery(QWidget *parent) : QWidget(parent)
{

}

（3）设置标题和图标（图标需要选择资源中图标，直接选择文件可能无效）

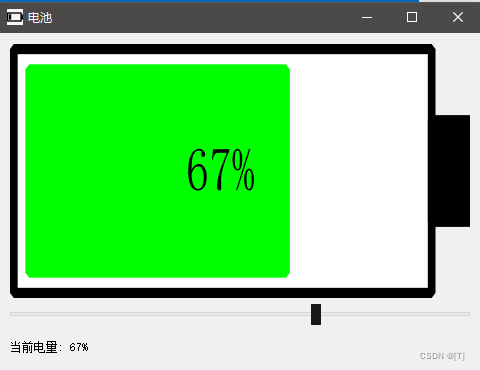

（4）实现电池电量修改

#include "widget.h"
#include "ui_widget.h"

#include "battery.h"

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);

    ui->battery->setPowerLevel( ui->horizontalSlider->value() );
}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_horizontalSlider_valueChanged(int value)
{
    int nPower = ui->horizontalSlider->value();
    ui->battery->setPowerLevel(nPower);
    ui->label->setText(QString::asprintf("当前电量: %d%%", nPower));
}

二、自定义QtDesigner插件

1、实现程序

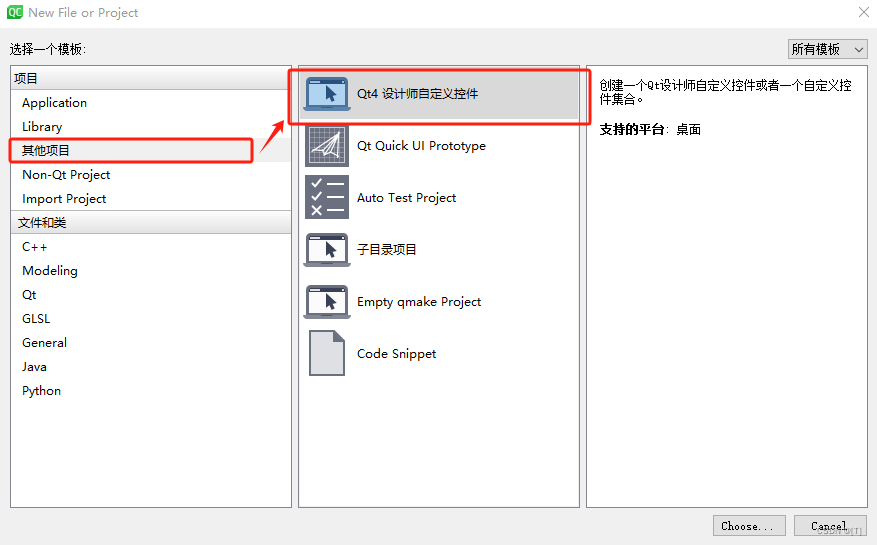

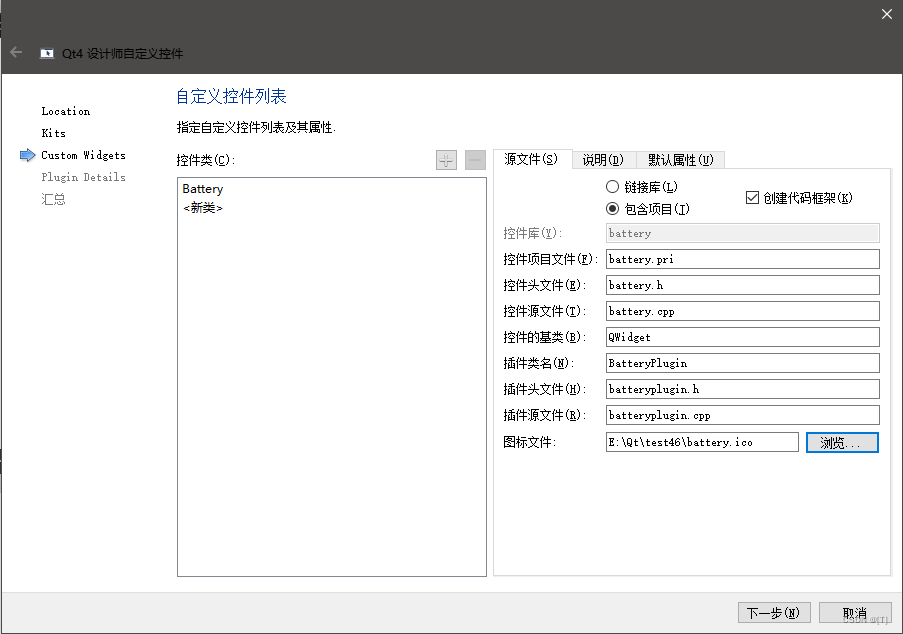

（1）创建自定义控件工程

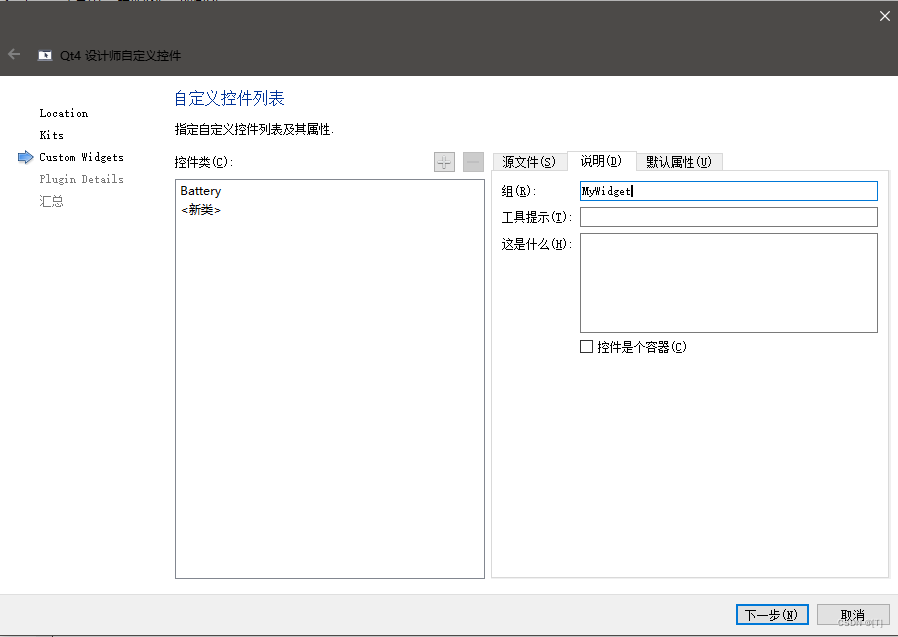

设置分组

（2）将生成的dll库拷贝到Tools\QtCreator\bin\plugins\designer下

（3）创建项目，基于QWidget

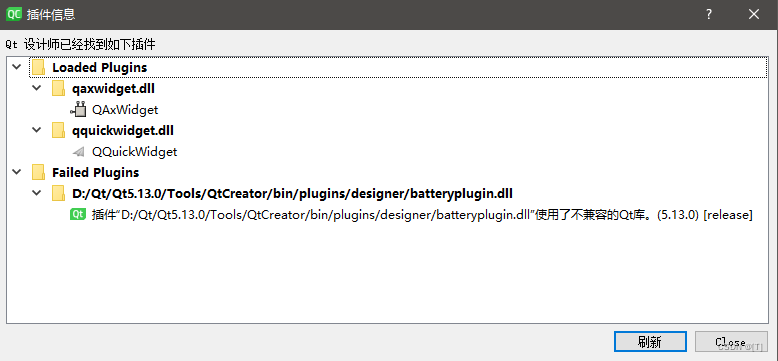

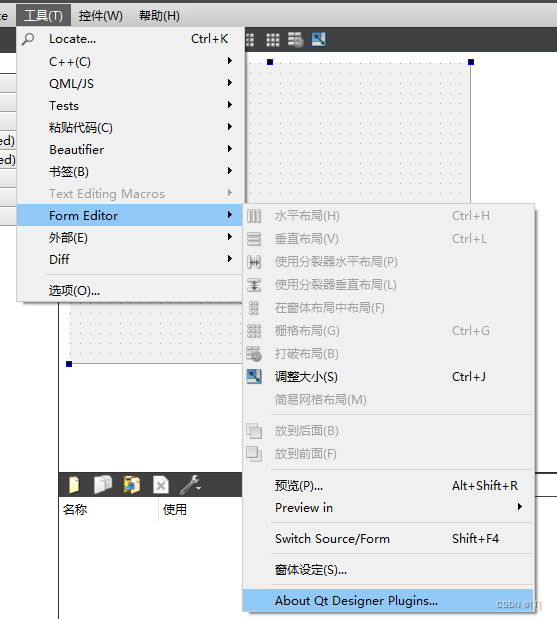

在UI编辑界面组件栏可以看到多分组MyWidget下有了Battery组件。（我没做出来，始终是加载失败，之后测试处理）
初步分析：似乎因为Qt IDE是由MSVC编译，所以插件必须为MSVC编译（本人使用MSVC2015 64bit测试，没有加载成功，之后测试32bit）

三、静态链接库

1、静态链接库的创建和使用

（1）创建静态链接库

• MSVC编译器生成的库后缀为“.lib”
• MinGW编译器生成的库后缀为".a"

（2）使用静态库

需要使用静态库文件和h文件，不需要cpp文件

2、实现程序

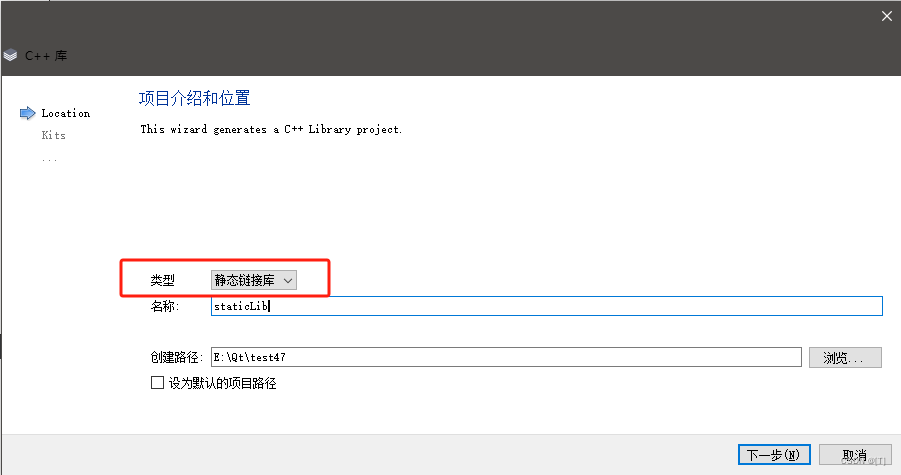

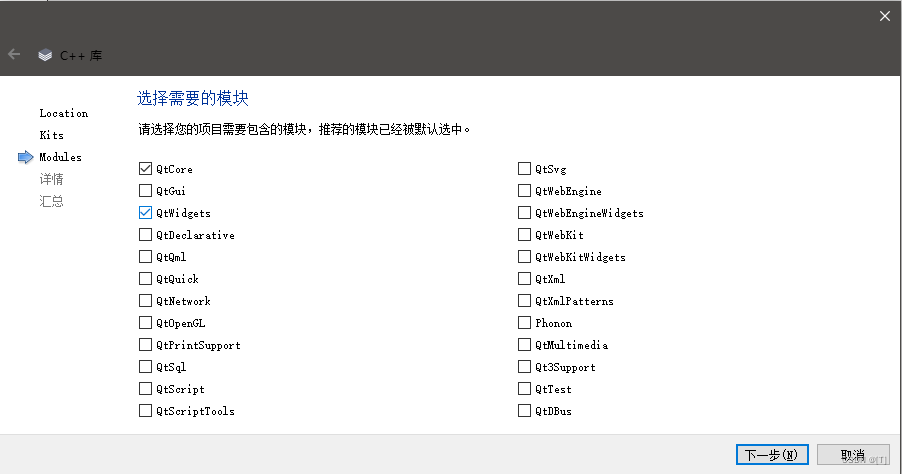

（1）创建Library项目

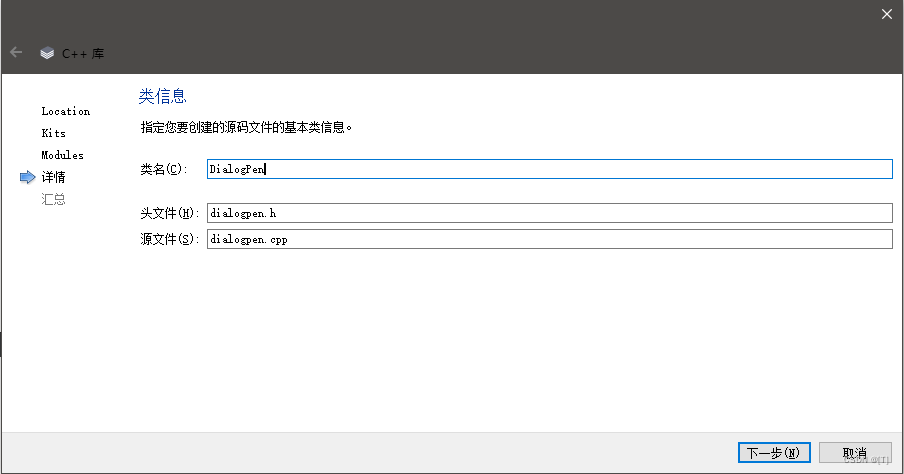

（2）使用图表中的一个窗口

（3）创建项目调用库

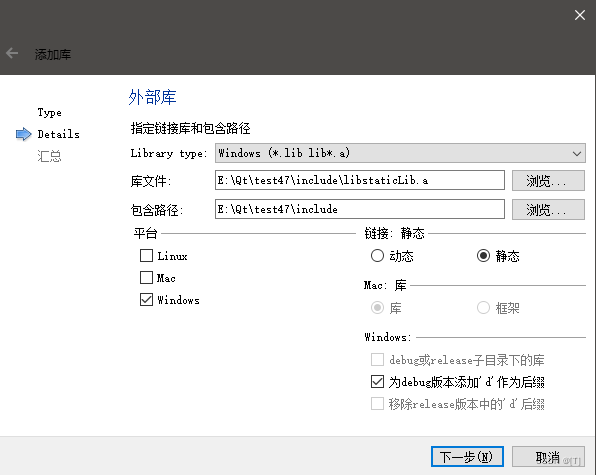

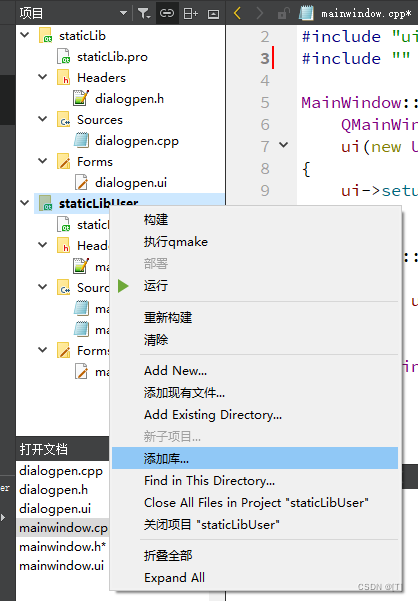

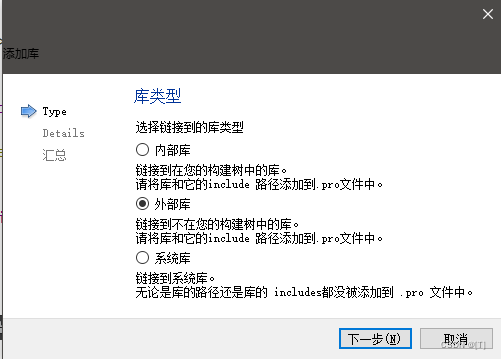

（4）添加库

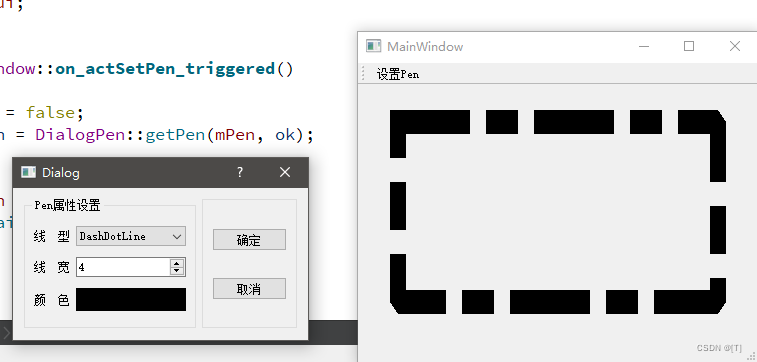

（5）实现功能

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "dialogpen.h"

#include <QPainter>

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event)

    QPainter painter(this);
    QRect rect(0, 0, width(), height());
    painter.setViewport(rect);
    painter.setWindow(0, 0, 100, 50); // 逻辑坐标
    painter.setPen(mPen);
    painter.drawRect(10, 10, 80, 30);
}

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_actSetPen_triggered()
{
    bool ok = false;
    QPen pen = DialogPen::getPen(mPen, ok);
    if(ok)
    {
        mPen = pen;
        repaint();
    }
}

四、共享库（动态链接库）

1、动态库声明

（1）隐式加载

#if defined(DLL_LIBRARY)
#define DLLSHARED_EXPORT Q_DECL_EXPORT
#else
#define DLLSHARED_EXPORT Q_DECL_IMPORT
#endif

（2）显示加载（直接打开dll库，直接解析调用函数）

typedef int (*FunDef)(int);

FunDef myFun = (FunDef)myLib.resolve("funName"); //解析dll函数
int n = myFun(1); //调用函数

2、实现隐式加载程序

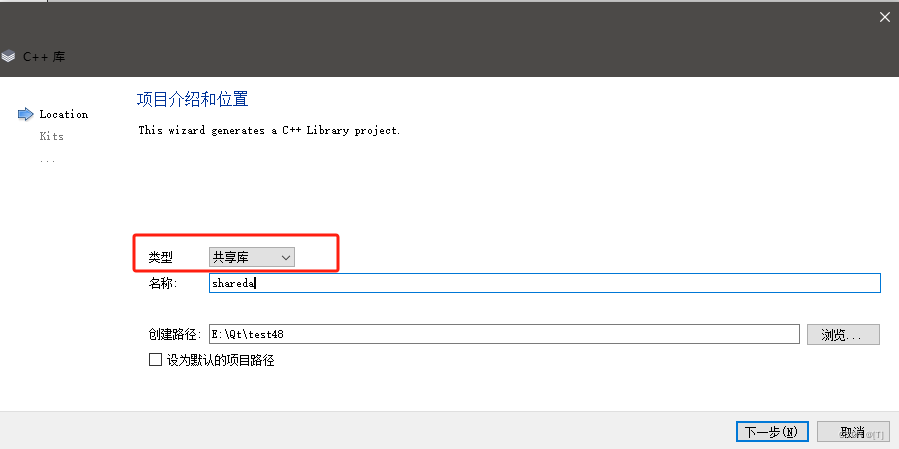

（1）创建动态库工程

（2）导出动态库

class SHAREDLIBSHARED_EXPORT DialogPen : public QDialog

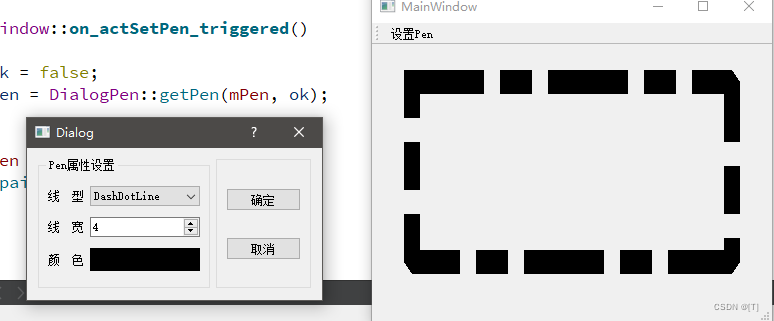

（3）实现功能

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "dialogpen.h"

#include <QPainter>

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event)

    QPainter painter(this);
    QRect rect(0, 0, width(), height());
    painter.setViewport(rect);
    painter.setWindow(0, 0, 100, 50); // 逻辑坐标
    painter.setPen(mPen);
    painter.drawRect(10, 10, 80, 30);
}

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_actSetPen_triggered()
{
    bool ok = false;
    QPen pen = DialogPen::getPen(mPen, ok);
    if(ok)
    {
        mPen = pen;
        repaint();
    }
}

3、实现显式加载程序
