第一篇 Unity中Text Mesh Pro研究说明

---

---

前言

在游戏开发过程中，UI界面的文字，因需要添加描边或投影，以增强文字表现，便于阅读。在添加描边效果的时候，发现Unity Text组件自带的描边效果非常差劲。因此换用Text Mesh Pro（TMP）来提高描边和投影效果。
在实际使用过程中，对TMP进行了一些研究，现整理成笔记，供各位也在使用TMP的同行借鉴。

---

一、Text Mesh Pro简要介绍

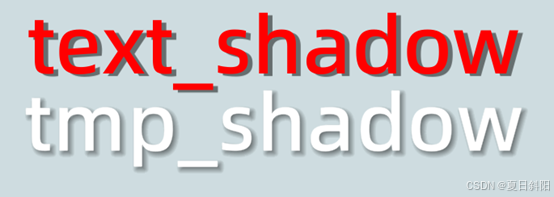

Unity 自带的Text文字组件，在高分辨率模式下，文字清晰度不足。且如需要描边和投影效果，则效果也欠佳。

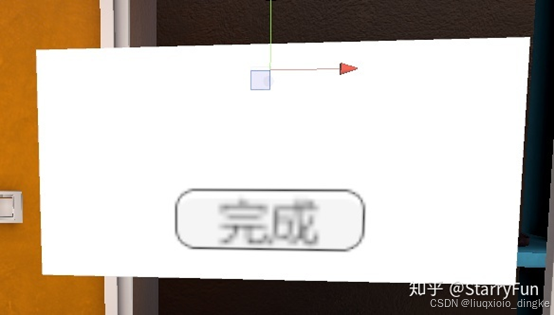

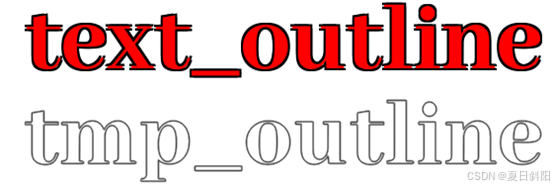

Text控件描边效果由于实现的原因，导致其在边角位置出现缺口。
因此，在部分需要较高清晰度，或需要额外文字效果的情况下，可使用text mesh pro组件来实现所需要的效果。

1.1 优点

1、 丰富的文本段落控制参数：TextMesh Pro提供了对文本格式和布局的改进控制，超过30个丰富的文本标签，包括支持上标，下标，下划线，划线，缩进，对齐，单步，行高，以及更多。支持多种字体和精灵、自定义样式等功能
2、 支持TrueType和OpenType

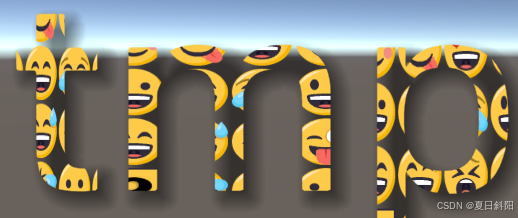

3、 支持以材质的方式给文字添加纹理效果

1.2 缺点

1、 不能直接使用TTF字体，需要基于TTF字体创建专用字体文件资源。
2、 对中文支持不够好，需要使用动态字体模式生成字体文件。

二、创建字体TMP_Font Asset

2.1 快捷创建

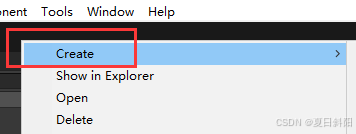

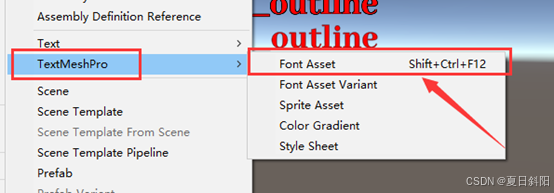

在unity编辑器界面的project窗口，右键要使用 的TTF字体文件，在右键菜单中按顺序选择 Create>TextMeshPro>Font Asset，即可快捷创建对应的字体资源。

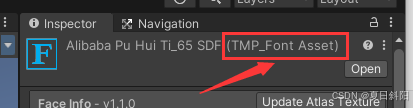

生成的字体资源，icon为蓝色的F字母。选中该资源，在Inspector窗口中可以看到unity定义的字体类型为TMP_Font Asset

2.2 手动创建

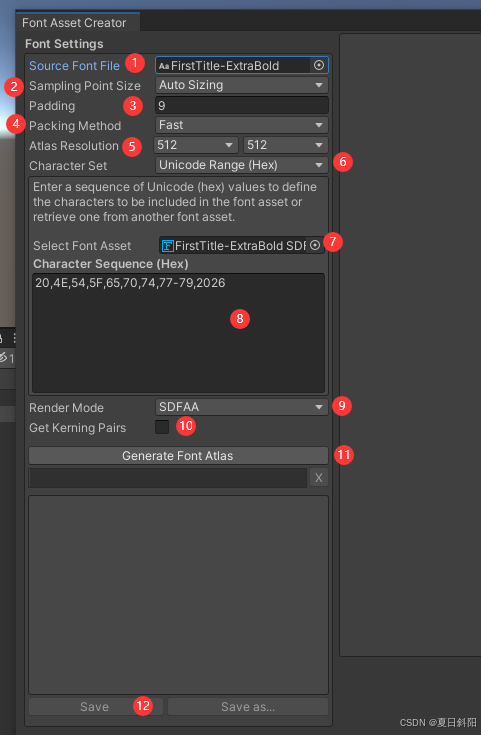

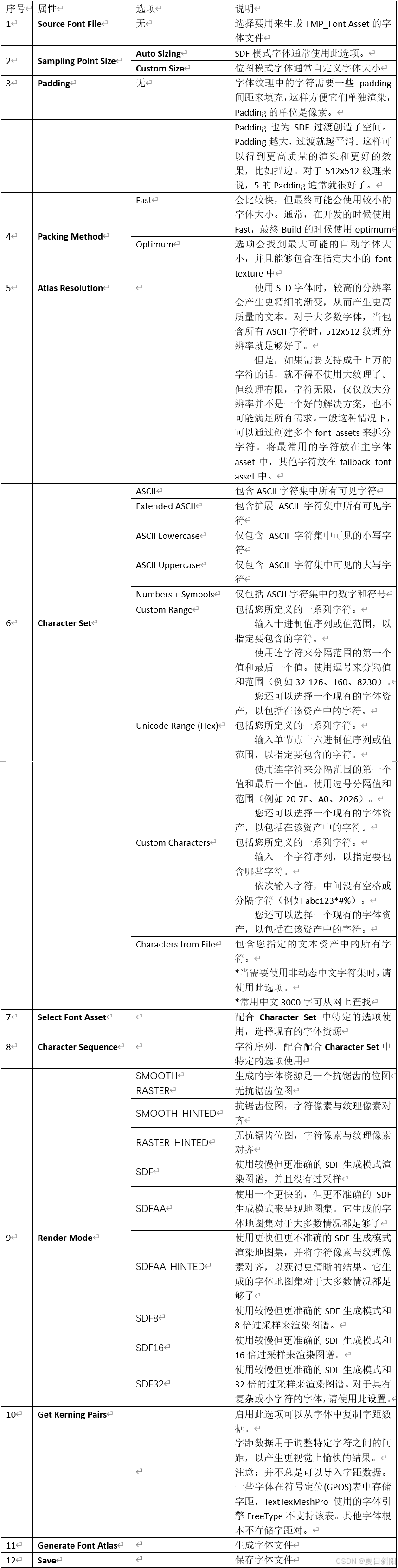

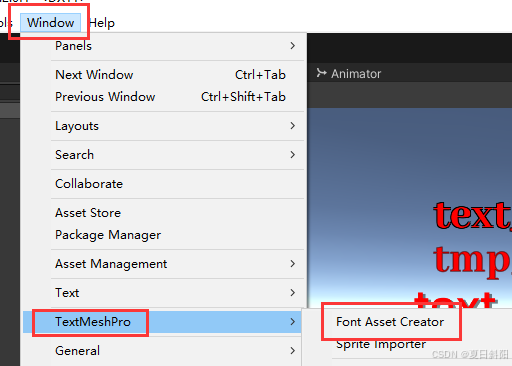

手动创建字体资源，按照以下路径进入创建界面：Window>Text Mesh Pro>Font Asset Creator

2.2.1 Padding示例

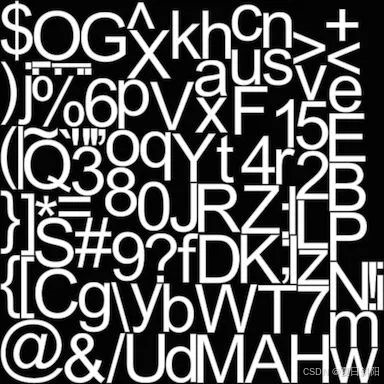

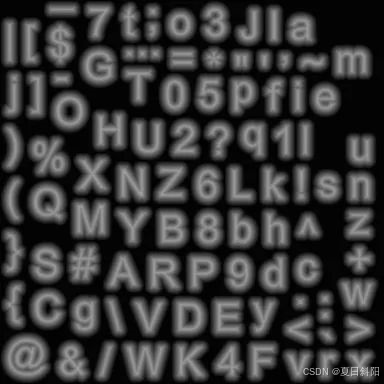

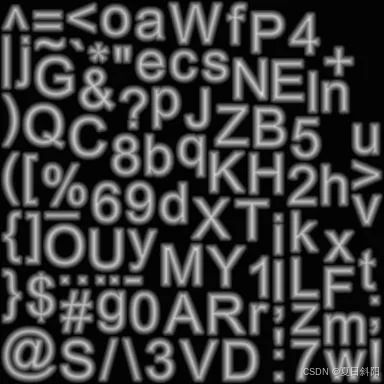

下面分别展示Padding为0,5,10的SDF font 纹理，（SDF模式字体，越模糊效果越好）

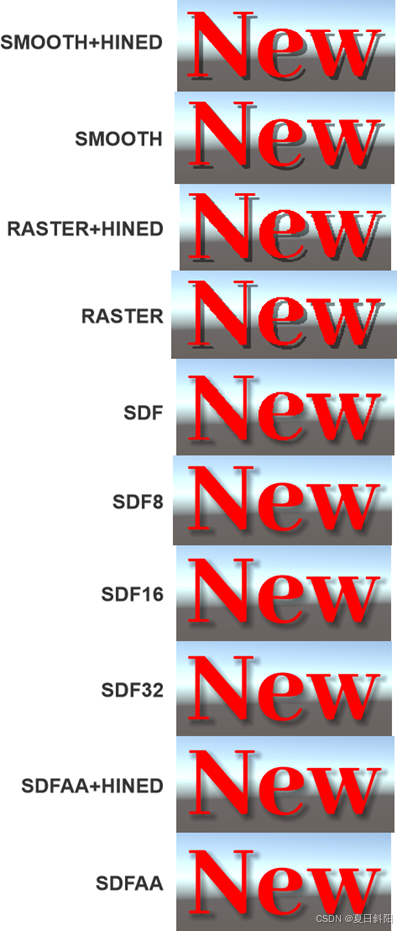

2.2.2 Rander Mode效果示例

1、 SMOOTH、RASTER模式的字体，其投影不支持模糊效果。
2、 RASTER模式的字体锯齿强烈。
3、 SDF各类型效果差异不大，基本使用SDFAA模式即可，除非该字体使用SDFAA会出现乱码，则选择SDF或SDF8进行尝试。

三、TMP_Font Asset结构说明

TMP字体文件内部包含一个材质球资源、文字贴图资源。

四、材质球参数说明

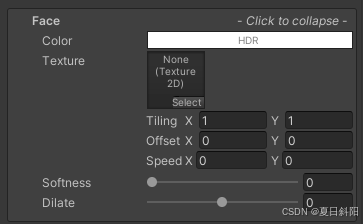

4.1 Face

属性	说明
Color	选择字符表面的颜色和透明度。（该颜色将与顶点颜色Vertex Color相结合。）
Texture	选择要应用于字符表面的纹理。（颜色会影响纹理的颜色，如何应用纹理中的映射选项控制到字符/文本对象编辑器面板。纹理选项不是在所有着色器上都可用。）
Softness	控制字体的柔软度。
Dilate	增加或减少字符的大小。

4.2 Outline描边

属性	说明
Color	控制字符轮廓的颜色和透明度。
Texture	选择要应用于字符表面的纹理。（颜色会影响纹理的颜色，纹理如何应用于字符/文本对象由编辑器面板中的映射选项控制，纹理选项不是在所有着色器上都可用。）
Thickness	控制轮廓线的厚度。通常0.1 = 2像素描边

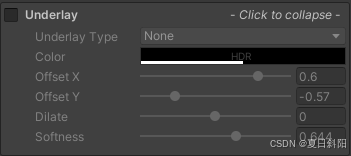

4.3 Underlay阴影

属性	说明
Underlay Type	选择投影类型：None:无、Normal：常规投影、Inner：字体内部
Color	投影颜色
Offset X	投影X轴偏移值
Offset Y	投影Y轴偏移值
Dilate	投影尺寸
Softness	投影模糊值

五、多材质球设置

每个字体文件内部有一个材质球，但每个材质球只能关联一个shader着色器，可能会遇到不同的文字组件使用相同的字体，但有些文字需要加投影，有些文字需要加描边。而一个材质球无法配置成在不同文字组件中开启不同的参数配置。

但TMP字体可以配置多个材质球，不同的材质球设置不同的参数， TMP组件的Inspector中的Material Preset切换材质球以实现，在不同的文字组件中出现描边、投影效果。

5.1 创建额外材质球方式

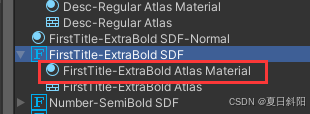

1、 在需要创建额外材质球字体内部，选中材质球。
2、 按 Ctrl+D，即可生成一个额外材质球。
3、 生成的额外材质球可以在名字最后加效果名称以进行区分。比如：xxxx_outline、xxxx_shadow
4、 Unity是按照字体名称来进行查找筛选，因此不可以修改材质球名称前面部分，需要跟字体完全一致。

5.2 切换材质球方式

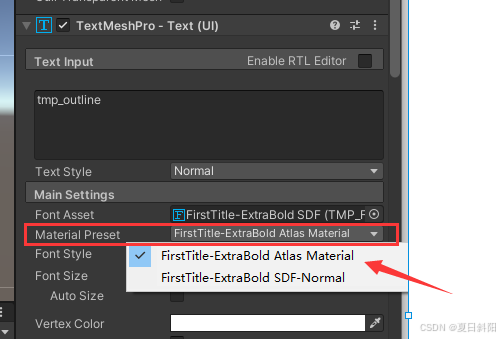

1、 在TMP组件中，点击Material Preset，即可在下拉菜单中选择其他的预设材质球。

---

总结

以上，就是我在实际使用TMP过程中，摸索和借鉴网上已有TMP文章知识，总结得出的TMP使用笔记，希望能帮助到也在使用TMP的各位策划朋友。
