TRS vs TRRS：耳机插座的三极与四极功能详解

TRS vs TRRS：耳机插座的三极与四极详解

一、基本区别：触点数量与功能

TRS (Tip-Ring-Sleeve)：

三极设计：三个导电部分，由两个绝缘环分隔;

功能：仅支持立体声输出（左声道、右声道、地线）;

应用：纯音乐耳机、专业音频设备、音箱等;

TRRS (Tip-Ring-Ring-Sleeve)：

四极设计：四个导电部分，由三个绝缘环分隔;

功能：支持立体声 + 麦克风 / 控制信号;

应用：智能手机耳机、游戏耳机、带麦克风的头戴式设备;

核心差异：TRRS 比 TRS 多了一个环，用于传输麦克风信号或控制指令;

二、三极与四极端子的精度所在

1. 物理精度 触点间距：

精确控制在 ±0.05mm 范围内，确保可靠接触;

绝缘环宽度：严格一致，防止短路;

套筒长度：TRRS≥4.2mm，保证多触点接触面积;

2. 电气精度 材质：通常采用磷青铜触点，

接触电阻 < 30mΩ，确保低信号损耗;

镀金 / 镀镍工艺：提升导电性和抗氧化能力，确保长期稳定性;

阻抗匹配：TRS 适合 16-32Ω 阻抗设备，TRRS 在音频基础上增加麦克风偏置电路;

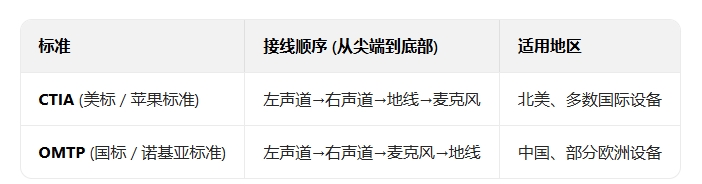

3. 标准差异（TRRS 特有） TRRS 有两种主要标准，定义了第四触点的功能：

精度影响：标准不匹配时，麦克风和地线错位，导致麦克风失效或声音异常

三、TRS 与 TRRS 的选择指南

1. 根据功能需求选择;

仅需听音乐：选择TRS，结构更简单，成本更低，音质可能更纯净;

需要通话 / 录音：必须选择TRRS;

专业音频设备： 音频输出：TRS 足够;

平衡音频传输：优先 TRS (大三芯)，抗干扰能力强

2. 根据设备兼容性选择

手机 / 平板：通常支持 TRRS，但注意标准 (CTIA/OMTP);

电脑：多支持 TRRS，部分专业声卡有独立麦克风和耳机插孔;

相机 / 摄像机： 录音：通常使用TRS连接外部麦克风;

监听：部分高端设备支持 TRRS

3. 特殊情况处理

TRS 插头插入 TRRS 插座：兼容，但只有立体声，麦克风功能失效;

TRRS 插头插入 TRS 插座：不兼容，可能导致声音异常或设备损坏;

标准不匹配：使用TRRS 转 TRRS 转换器（带转换电路）解决 CTIA 与 OMTP 冲突;

四、应用场景详解

1. TRS 典型应用

Hi-Fi 音乐：高端耳机连接播放器，追求纯净音质；

专业音频： 录音棚：连接调音台、监听音箱；

舞台演出：乐器连接放大器（6.35mm 大三芯）；

音频设备连接：AUX 线（3.5mm TRS）连接手机与车载音响

2. TRRS 典型应用

移动通讯：智能手机耳机，支持通话和音乐；

游戏：带麦克风的游戏耳机，支持语音聊天；

直播 / 录音： 手机直播：使用 TRRS 耳机实现音频监听和麦克风收音；

电脑录音：连接带麦克风的头戴设备；

多功能设备： 笔记本电脑：使用集成麦克风和耳机的 TRRS 设备；

平板电脑：视频通话、在线会议；

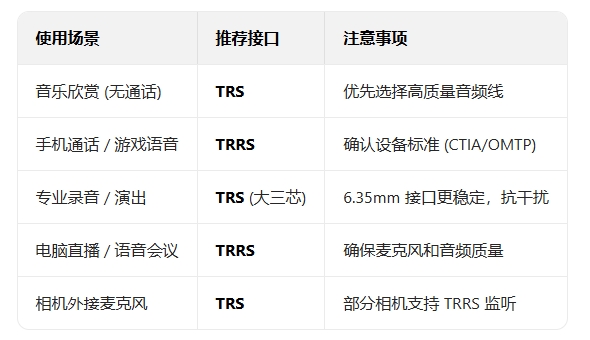

3. 选择建议速查表

五、总结与实用提示

选择核心原则：

功能优先：无麦克风需求选 TRS，需要麦克风功能选 TRRS；

设备匹配：确认目标设备接口类型和标准（尤其 TRRS 的 CTIA/OMTP）；

质量考量： 音频质量：TRS 结构更简单，干扰更少，适合高保真场景；

耐用性：选择镀金触点、优质线材的产品；

实用技巧： 不确定设备接口类型时，携带TRS-TRRS 转换器作为应急方案；

购买耳机时，注意产品说明中的接口类型和适用设备列表；

专业音频设备建议使用与设备匹配的标准接口（如 6.35mm TRS） ；

TRS 和 TRRS 的选择看似简单，却直接影响音频体验和设备兼容性。根据功能需求和设备特性做出正确选择，才能充分发挥音频设备的性能。
