第十一届蓝桥杯嵌入式研究生组赛题

成绩已经出来了，很难受没有得奖，本来预计能拿到二等，结果连三等都没混上，思前想后只有两种可能：

①我自己提交的axf文件出了问题  ②题目太简单，这届实力太强

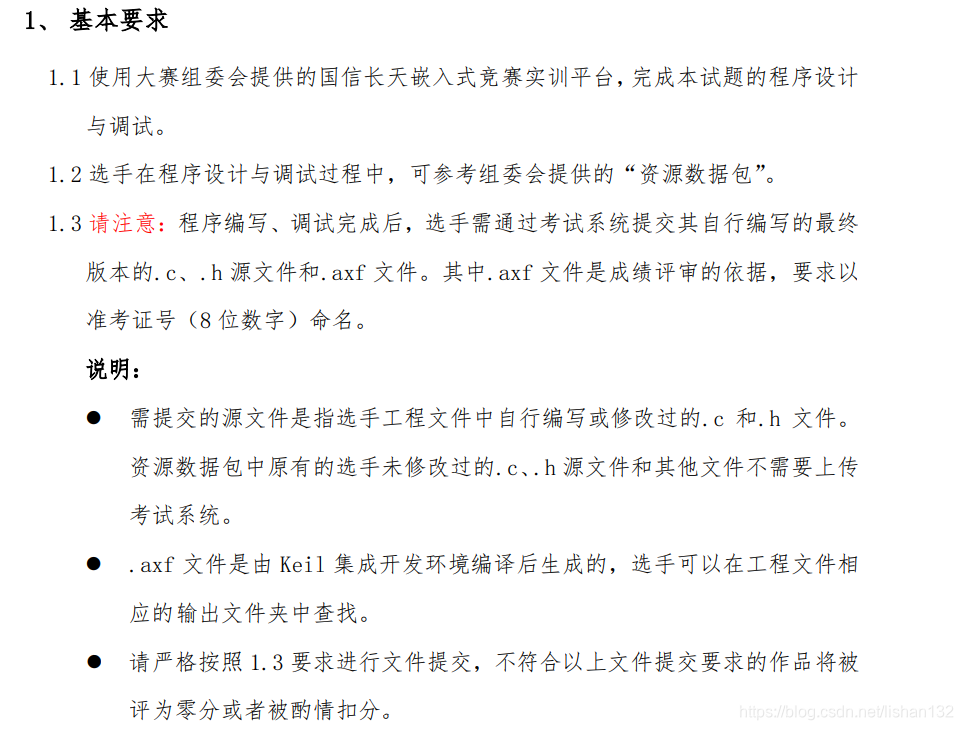

复查结果出来了，确认是自己犯了低级错误，提交的axf文件无效，放在这里，希望自己和后来者引以为戒

虽然没得奖，但这也是一次难忘的经历，15天的强训，中午也在实验室敲代码，还有一个小伙伴和我一起学习，互相讨论，没得奖虽有遗憾，但也不后悔，希望自己总结经验教训，留足时间，细致检查。我的第十一届蓝桥杯正式落幕，明年再战。

记忆版本

研究生组的试题与大学组的区别

主观题（程序设计）部分在大学组的基础上：增加了数据显示界面按下B3交换PA6、PA7输出PWM波形频率

客观题（选择）部分在大学组的基础上：加了5个选择，共15个选择题

【主观题部分-编程】

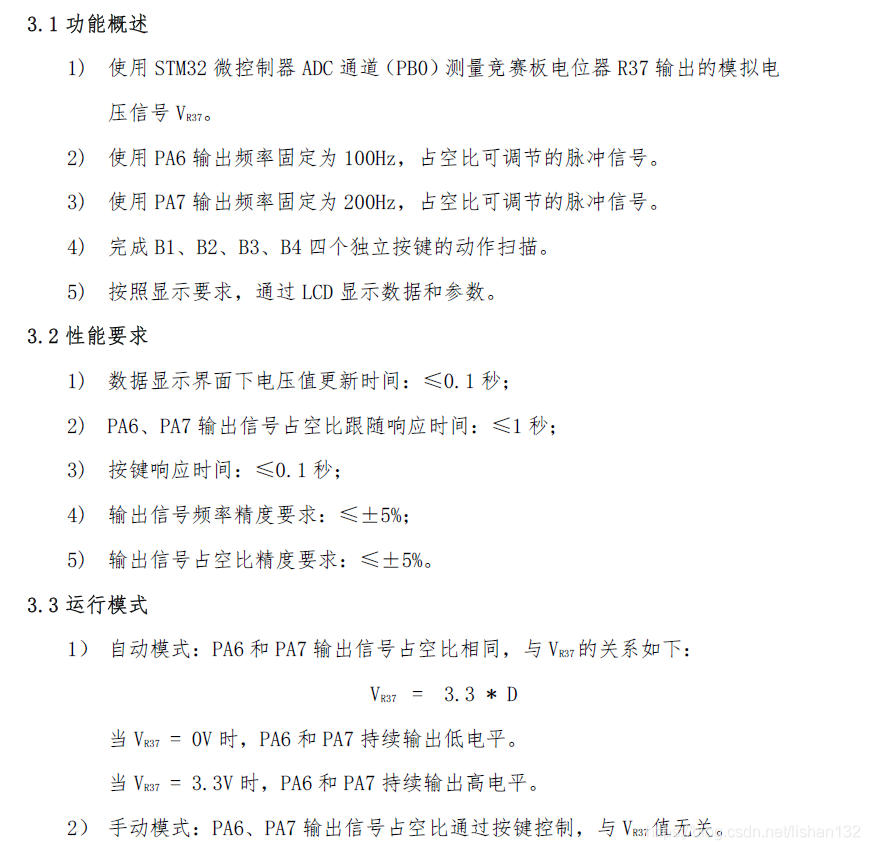

目的：让PA6、PA7输出固定频率，不同占空比的PWM波形

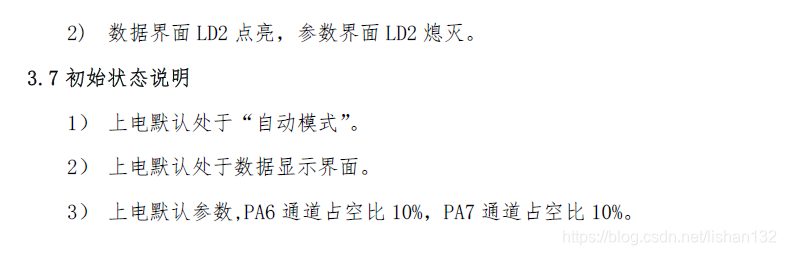

初始输出状态为：

（1）PA6输出100Hz，占空比10%的PWM波形

（2）PA7输出200Hz，占空比10%的PWM波形

占空比调节方法：根据电压值自动控制占空比，或根据按键手动控制占空比

【LCD模块】

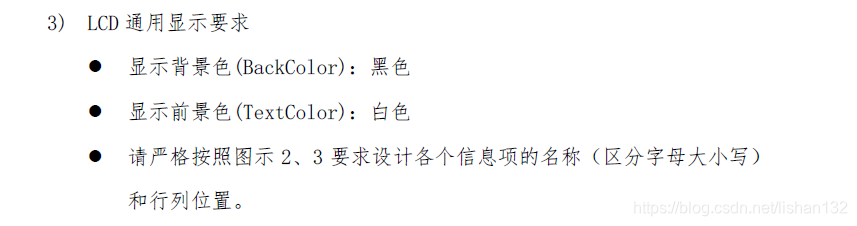

设计界面有数据显示界面、参数显示界面，背景为黑色、字体为白色

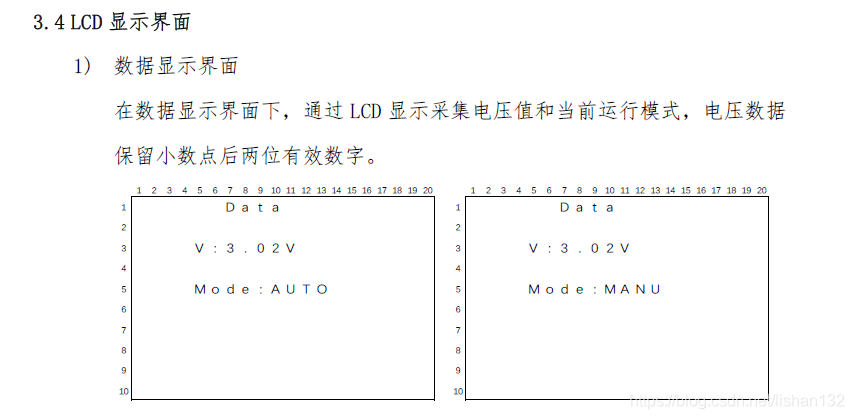

数据显示界面显示：电压值、工作模式

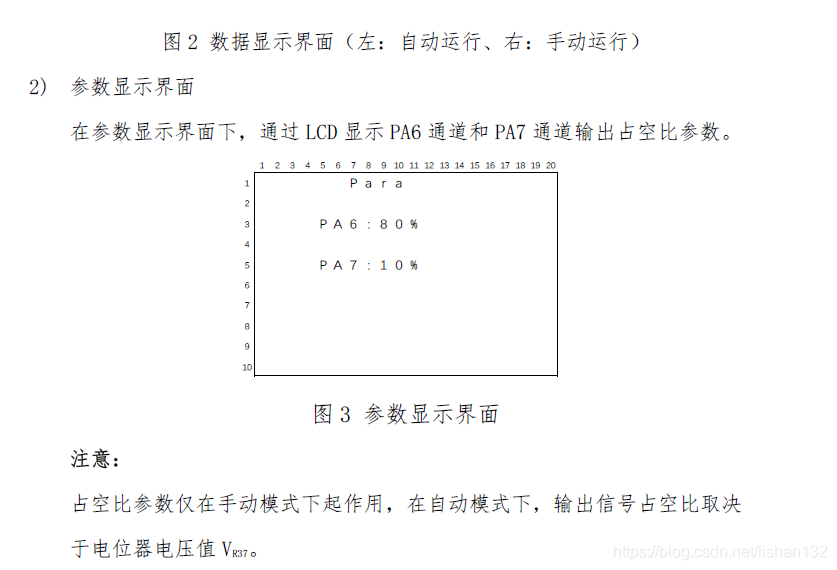

参数显示界面显示：PA6占空比、PA7占空比

【LED模块】

使用LED灯作为状态指示

自动模式下，LD2亮；手动模式下，LD2灭

数据显示界面下，LD1亮；参数显示界面下LD1灭

【Timer模块】

扫描按键时间不大于10ms

adc采样间隔不大于0.1s

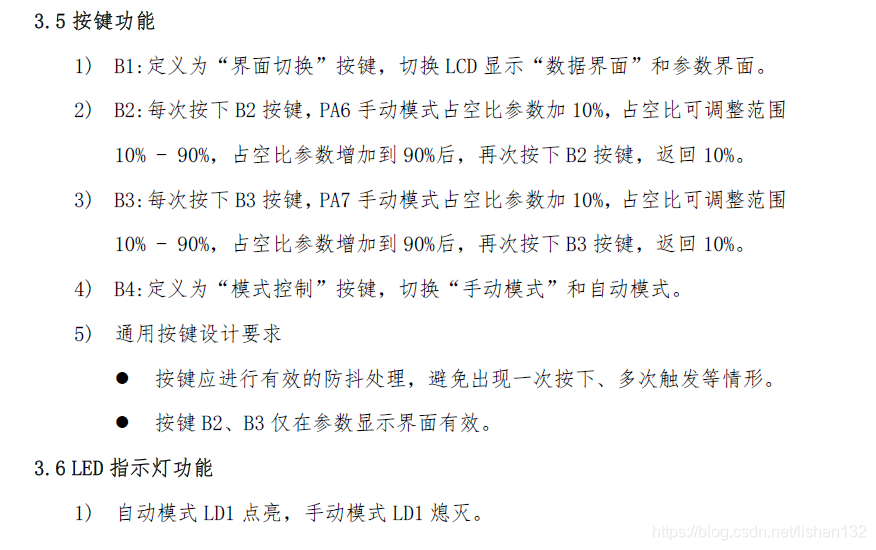

【KEY模块】

按下B1，切换数据显示界面和参数显示界面

参数显示界面下，按下B2，增加PA6输出PWM波的占空比，步进值10%，调节范围10%~90%，当增加到90%后&#x
