MIMO(Multiple-Input，Multiple-Output，多进多出)技术是近几年无线通信领域出现的革命性的新技术。理论上可以在不消耗额外空口资源(时间、频率)的基础上成倍地提高系统容量和频谱效率。

一、MIMO通信的机理

MIMO（多输入多输出）通信技术通过在发射端和接收端同时使用多个天线来提升无线通信系统的性能。其核心机理主要包括以下三个方面：

1、空间复用：在相同时频资源上，发射端的多个天线可以同时发送多个独立的数据流，接收端的多个天线则可以同时接收这些数据流，从而显著提高数据传输速率。例如，5G的Massive MIMO可支持64根天线同时传输16层数据流。

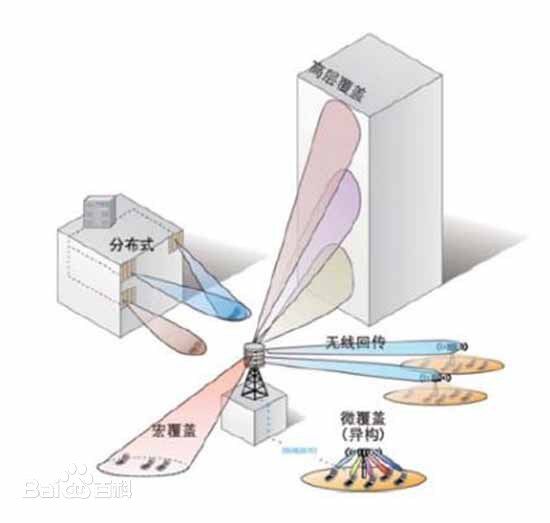

2、波束赋形：通过天线阵列加权形成定向波束，将能量聚焦于目标用户，从而提升信噪比，增强信号的传输质量和覆盖范围，可提升信噪比20dB以上。

3、空间分集：结合多天线接收，在快衰落信道中实现传输可靠性99.99%的保障，从而提高系统的抗衰落能力和可靠性。

二、MIMO技术的分类

MIMO技术可以看作所有多天线传输技术的总称，不同的MIMO技术可以看作MIMO理论在现实条件中的不同实现方式。对MIM0技术的分类方法也不尽相同，从不同的角度出发，可以进行不同的分类。普遍的分类方法，即分为单用户MIMO技术和多用户MIMO技术两大类。
单用户MIMO技术是指用于增强单用户传输性能的MIMO技术。单用户MIMO技术又可以分为两大类：空时编码(Space-Time Coding，STC)和空间复用(SpatialMultiplexing，SM)。这两种MIMO技术是从不同的出发点设计的，有截然不同的发展历史。前一种技术主要是AT&T实验室在早期的发送分集技术基础上发展起来的，包括空时网格码和空时块码两类，这种技术的出发点是利用发射分集以提高无线链路的鲁棒性(Robustness)。后一种技术主要指Bell实验室发明的BLAST技术，其出发点是利用MIMO信道的特性以提高无线链路的容量，这种技术的前身与其说是空间分集技术，不如说是多用户检测技术。即可以看作是将多用户的数据流用于一个用户，但用不同的天线发送，通过空间复用实现多数据流的并行发送，以提高数据率。
多用户MIM0技术是指利用空间分集实现多用户传输的MIMO技术，这种技术由于通过空间分集实现了多址，又可以称为空分多址(SDMA，Space-Division Multiple Access)技术。SDMA技术又可以分为两大类：多用户MIMO(MU-MIMO)技术和波束赋形(Beamforming)技术。这里的MU-MIMO技术特指SM技术的多用户版本，传统的SM技术是指单用户的多数据流通过多天线并行发送，而MU-MIMO是将多天线分配给多个用户，每个用户占用一个或多个天线，以实现多用户复用。Beamforming技术又称为智能天线技术，这种技术是通过发送信号进行线性变换，实现多用户的空分多址。传统的Beamforming技术又称为波束轮(Beam Steering)技术，即固定的波束赋形。现在的智能天线技术通常指采用特征值赋形的动态的Beamforming技术。
另外，Beamforming不一定用于区分多个用户，也可以用于区分SM发送的多个层(layer)，这种由Beamforming和SM合并形成的自适应MIMO技术可以根据信道的变化灵活地选择Beam的数量和layer的数量，是目前最适于移动宽带接人系统的MIMO技术。

三、MIMO信道容量的计算

MIMO 信道的数学模型如下：

设发射天线数为 $N_{\text{t}}$ ，接收天线数为 $N_{\text{r}}$ ，则接收信号可表示为： $\mathbf{y} = \mathbf{Hx} + \mathbf{n}$ ,其中：

$\mathbf{y} \in \mathbb{C}^{N_{\text{r}} \times 1}$ 为接收信号向量；
$\mathbf{H} \in \mathbb{C}^{N_{\text{r}} \times N_{\text{t}}}$ 为信道矩阵，元素 $h_{ij}$ 表示第 i 根接收天线与第 j 根发射天线间的信道系数；
$\mathbf{x} \in \mathbb{C}^{N_{\text{t}} \times 1}$ 为发射信号向量，满足功率约束 $\mathbb{E}[\mathbf{x}^H\mathbf{x}] \leq P$ ；
$\mathbf{n} \in \mathbb{C}^{N_{\text{r}} \times 1}$ 为加性高斯白噪声（AWGN），均值为 0，协方差矩阵为 $\sigma^2\mathbf{I}$ 。

1. 理想信道（独立同分布瑞利衰落信道）的容量公式

在 AWGN 信道下，MIMO 系统的信道容量（单位：bit/s/Hz）为： $C = \log_2 \det \left( \mathbf{I}_{N_{\text{r}}} + \frac{\text{SNR}}{N_{\text{t}}} \mathbf{H}\mathbf{H}^H \right)$
其中：

$\mathbf{I}_{N_{\text{r}}}$ 为 $N_{\text{r}} \times N_{\text{r}}$ 单位矩阵；
$\text{SNR} = \frac{P}{\sigma^2}$ 为信噪比（总发射功率与噪声功率比）；
$\mathbf{H}^H$ 为信道矩阵的共轭转置；
$\det(\cdot)$ 表示矩阵的行列式。

注：当 $N_{\text{t}} \geq N_{\text{r}}$ 时，容量由 $N_{\text{r}}$ 限制；当 $(N_{\text{r}} \geq N_{\text{t}})$ 时，由 $N_{\text{t}}$ 限制，即容量上限为 $(\min(N_{\text{t}}, N_{\text{r}}) \log_2(1 + \text{SNR})$ ，这体现了空间复用的线性增益。

2. 相关信道的容量修正

若信道存在相关性（如天线间距过近），需考虑信道相关矩阵 $\mathbf{R}_{\text{t}}$ （发射端）和 $\mathbf{R}_{\text{r}}$ （接收端），此时容量公式为：

$C = \log_2 \det \left( \mathbf{I}_{N_{\text{r}}} + \frac{\text{SNR}}{N_{\text{t}}} \mathbf{R}_{\text{r}}^{1/2} \mathbf{H} \mathbf{R}_{\text{t}} \mathbf{H}^H \mathbf{R}_{\text{r}}^{1/2} \right)$

相关性会降低信道矩阵的秩，从而减少空间复用增益。

四、信道容量计算实例

示例 1：2×2 MIMO 系统（理想独立信道）

条件：

发射天线数 $N_{\text{t}} = 2$ ，接收天线数 $N_{\text{r}} = 2$ ；
信道矩阵为单位矩阵 $\mathbf{H} = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}$ （各信道独立）；
信噪比 $\text{SNR} = 10 \text{ dB}$ （即线性值 10）。

计算步骤：

计算 $\mathbf{H}\mathbf{H}^H\):\(\mathbf{H}\mathbf{H}^H = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}^H = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}$
代入容量公式： $C = \log_2 \det \left( \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} + \frac{10}{2} \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} \right) = \log_2 \det \left( \begin{bmatrix} 6 & 0 \\ 0 & 6 \end{bmatrix} \right)$
计算行列式： $\det \left( \begin{bmatrix} 6 & 0 \\ 0 & 6 \end{bmatrix} \right) = 6 \times 6 = 36$
最终容量： $C = \log_2 36 \approx 5.17 \ \text{bit/s/Hz}$
对比：同 SNR 下 SISO 系统容量为 $\log_2(1+10) \approx 3.46 \ \text{bit/s/Hz}$ ,2×2 MIMO 容量提升约 1.5 倍，体现空间复用增益。

示例 2：4×4 MIMO 系统（信道矩阵满秩）

条件：

$N_{\text{t}} = 4\),\(N_{\text{r}} = 4,$
信道矩阵为满秩随机矩阵（各元素独立服从复高斯分布）；
$\text{SNR} = 20 \text{ dB}$ （线性值 100），假设等功率分配至各天线 $((P/N_{\text{t}} )= 25)$ 。

计算步骤：

设信道矩阵为 $\mathbf{H}$ ，满足 $\mathbf{H}\mathbf{H}^H = \mathbf{I}$ （理想独立信道）；
代入容量公式： $C = \log_2 \det \left( \mathbf{I}_4 + \frac{100}{4} \mathbf{I}_4 \right) = \log_2 \det \left( 26 \mathbf{I}_4 \right)$
计算行列式： $\det(26 \mathbf{I}_4) = 26^4 = 456976$
最终容量： $C = \log_2 456976 \approx 18.8 \ \text{bit/s/Hz}$
说明：容量随 $\min(N_{\text{t}}, N_{\text{r}}) = 4$ 线性增长，为 SISO 系统容量 $(\log_2(1+100) \approx 6.66 \ \text{bit/s/Hz})$ 的约 2.8 倍。

五、总结

通过上述机理分析与实例计算可知，MIMO 技术凭借对空间维度的创新运用，突破了传统通信系统在频谱资源利用上的瓶颈，成为现代无线通信技术的核心驱动力。在 5G 通信中，MIMO 技术通过大规模天线阵列（Mssive MIMO）实现了数十倍于 4G 的容量提升，支持海量设备的低时延、高可靠连接，推动了智慧城市、工业互联网等应用的落地。在 6G 技术演进中，MIMO 进一步融合太赫兹频段与智能超表面（RIS）技术，通过空间调制与波束赋形的协同优化，实现更高的频谱效率和能量效率。

从理论层面看，MIMO 信道容量的提升不仅依赖于天线数量的增加，更需要结合先进的信号处理算法，如预编码技术可降低信道间干扰，提升空间复用性能；而深度学习算法的引入，则为动态时变信道下的容量优化提供了新途径。从工程实践角度，MIMO 系统面临着信道估计误差、硬件成本与功耗等挑战，多天线阵列的小型化设计与低复杂度检测算法的研究，成为未来技术突破的关键。

展望未来，MIMO 技术将持续赋能无线通信与物联网领域，在车联网、无人机通信、卫星通信等场景中发挥重要作用，通过与 AI、量子通信等前沿技术的深度融合，为构建万物互联的智能世界奠定坚实基础。
