本文详细介绍了RFSoC XCZU28DR-2FFVG1517E芯片中射频直采ADC的引脚分布，包括四个bank的2个通道和ADC专用时钟。内容涵盖芯片引脚布局，开发板ZCU111的ADC部分原理图，以及RFMC插件和XM500射频连接板的对接。特别指出，224bank和225bank的ADC引脚带有巴伦，且带宽不同。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在之前的文章我们已经提到了ADC的指标，RFSOC：XCZU28DR-2FFVG1517E芯片中一共有8路射频直采的ADC，采样率均可达到4.096GSPS，位宽12bit，详见《RFSoC全面解析（一）——芯片介绍》。本期来看看射频ADC的引脚的分布情况。

在RFSoC芯片的所有引脚中，射频ADC和DAC占据了很大一部分区域。ADC引脚分布在4个bank中，每个bank有2个通道，每个bank中还有一路ADC专用的时钟。

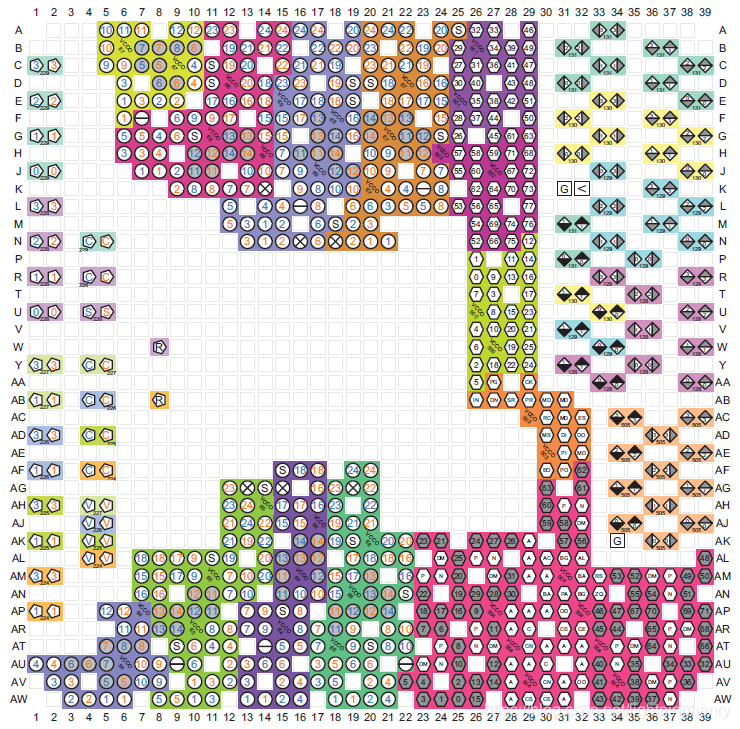

下图是XCZU28DR-2FFVG1517芯片特殊引脚的一个分布情况。

下图是芯片除了电源地以外的的所有pin脚分布，射频ADC和DAC的pin脚位于芯片的左侧。
