同一VLAN不同交换机之间的数据转发

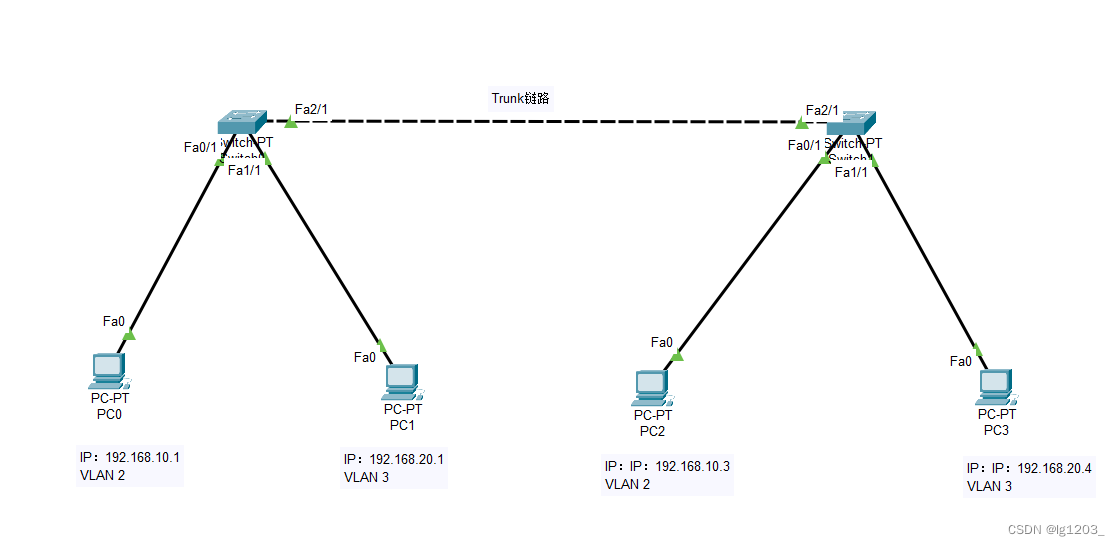

        如下图所示，两台二层交换机之间通过f2/1端口进行Trunk链路连接。PC0与PC3属于VLAN 2，PC1与与PC3属于VLAN3属于VLAN3（文末有pkt文件包下载链接）

         在同一台交换机上可以创建不同的VLAN（2和3），每个VLAN是一个广播域，因而属于这两个不同VLAN的主机PC0与PC2相互不能通信。

        在不同的交换机上可以创建相同的VLAN。要想使 同一VLAN内的两台主机（PC0和PC2、PC1和PC3）能够相互通信，要么所有交换机属于同一个VLAN，要么两台交换机上的同一VLAN之间能够通信，但中间的链路是Trunk。

        Trunk链路连接的两台交换机，只能在相同的VLAN内部通信，不同的VLAN之间不能通信

        配置步骤：

        （1）四台主机的IP地址如下：

PC0：192.168.10.1

PC1：192.168.20.1

PC2：192.168.10.3

PC3：192.168.20.4

        （2）配置交换机0：

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#host S1
S1(config)#vlan 2
S1(config-vlan)#exit
S1(config)#vlan 3
S1(config-vlan)#exit
S1(config)#int f0/1
S1(config-if)#switchport access vlan 2
S1(config-if)#exit
S1(config)#int f1/1
S1(config-if)#switchport access vlan 3
S1(config-if)#exit
S1(config)#int f2/1
S1(config-if)#switchport mode trunk

S1(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet2/1, changed state to up
exit
S1(config)#

        （3）用同样的方法配置交换机2

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#host S2
S2(config)#vlan 2
S2(config-vlan)#exit
S2(config)#vlan 3
S2(config-vlan)#exit
S2(config)#int f0/1
S2(config-if)#switchport access vlan 2
S2(config-if)#exit
S2(config)#int f1/1
S2(config-if)#switchport access vlan 3
S2(config-if)#exit
S2(config)#int f2/1
S2(config-if)#switchport mode trunk
S2(config-if)#exit
S2(config)#

        （4）检验结果及说明

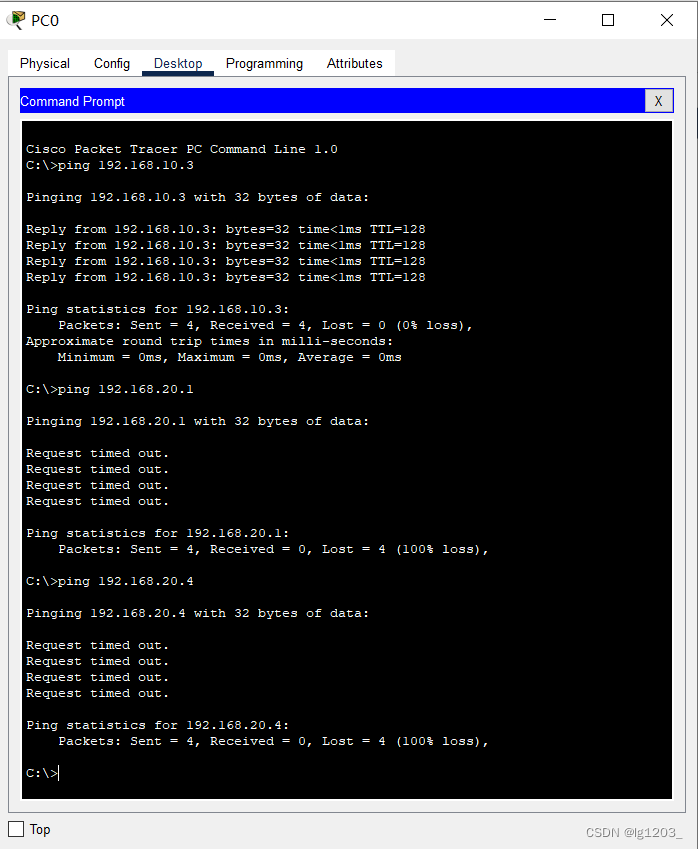

        验证VLAN2中的PC0、PC2能ping通，PC1、PC3能ping通，但是VLAN２中的PC０和PC２不能ｐｉｎｇ通VLAN3中的PC1和PC3，从而验证了同一交换机中的不同VLAN相互不能ping通，不同交换机上的同一VLAN通过Trunk链路相互能ping通，但不同VLAN任然不能ping通。结果如下图：

pkt文件下载链接：

https://download.youkuaiyun.com/download/lg120/87741686

网盘：https://pan.baidu.com/s/1trBcGgkOvTTxZwE5a6z80w?pwd=mfo4
提取码：mfo4
