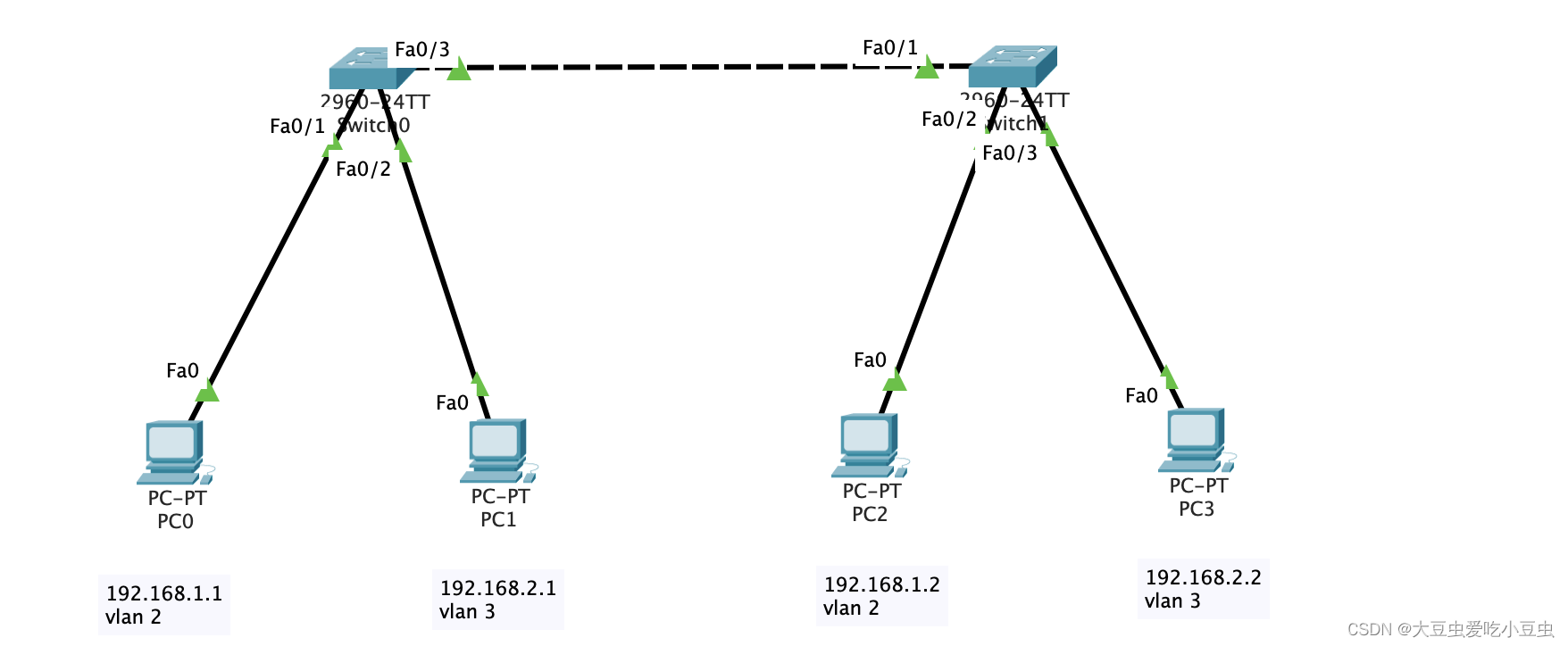

实验1:同一VLAN下不同交换机之间的数据转发



1. 配置PC

   配置IP地址、子网掩码

2. 配置SW0

   Switch> en     //进入全局模式
   Switch# configure terminal   //进入特权模式
   Switch(config)# vlan 2     //声明vlan，如果要给一个接口划分vlan，先要声明
   Switch(config-vlan)# ex
   Switch(config)# vlan 3
   Switch(config-vlan)# ex
   Switch(config)# interface F0/1
   Switch(config-if)# switchport mode access  //命令作用为把这个接口划分为access口，这条命令在思科模拟器可不打，默认接口都为access口
   Switch(config-if)# switchport access vlan 2   //为这个access接口添加vlan 2

   Switch(config)# interface F0/2
   Switch(config-if)# switchport mode access
   Switch(config-if)# switchport access vlan 3

   Switch(config)# interface F0/3
   Switch(config-if)# switchport mode trunk  //命令为把这个接口划分为trunk口，允许所有vlan通过，二层交换机不需要封装协议，封装协议后面会介绍


3. 配置SW1

   Switch> en     //进入全局模式
   Switch# configure termina
