相同vlan间的通信（同一台交换机和跨交换机）

---

前言

上篇有讲到vlan的基础设置，今天我们来讲解同一台交换机相同vlan之间通信，以及跨交换机相同vlan之间的通信。

---

一、同一台交换机相同VLAN

1.概述

同一台交换机相同vlan通信，查看本地MAC地址表，将打了相同pvid标签的数据包转发到对应的端口上去。

2.拓扑实验解析

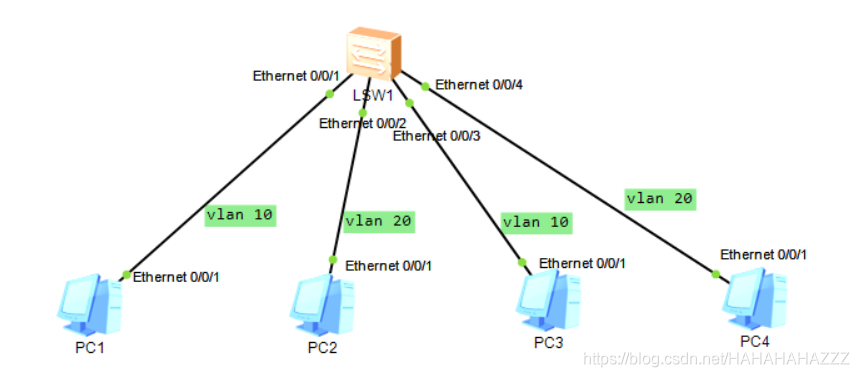

新建一台二层交换机和四台PC，如图连接

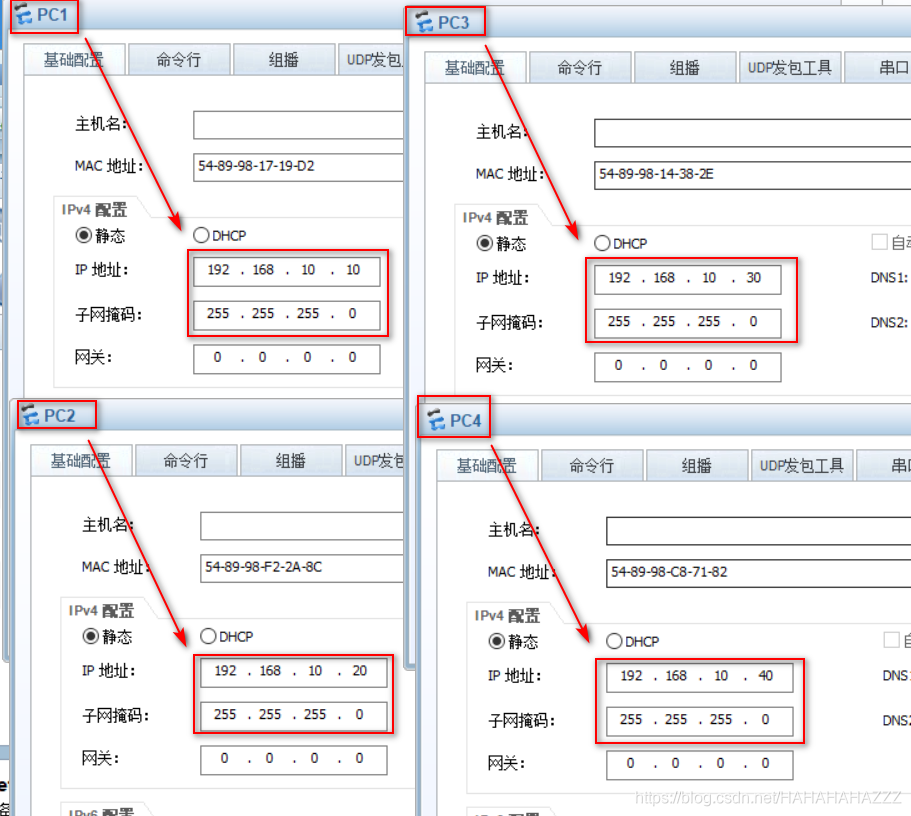

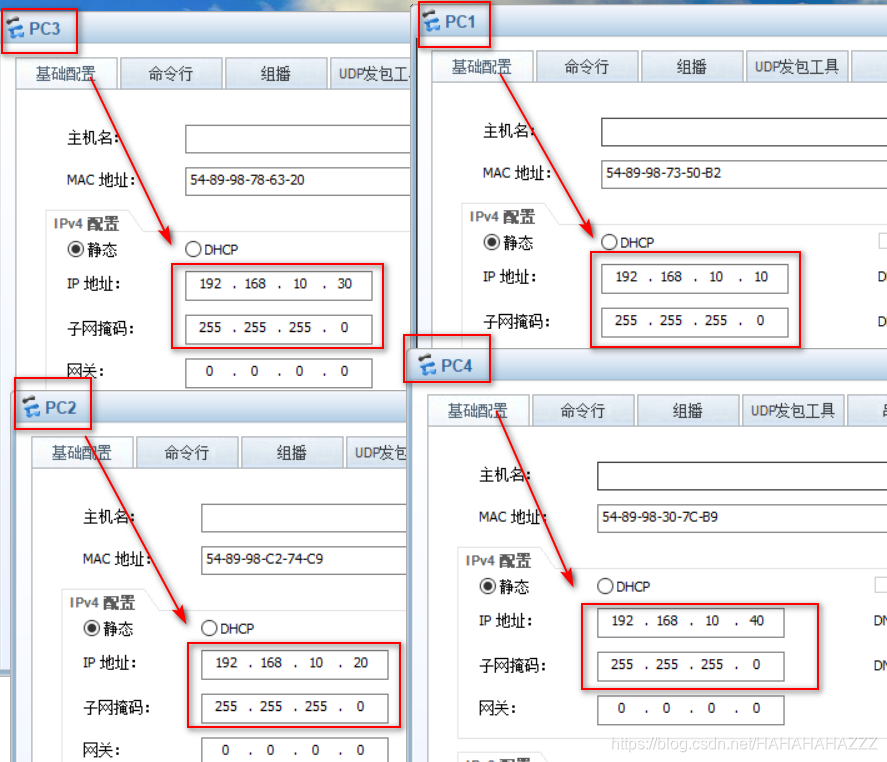

设置四台PC的IP地址和子网掩码（同网段）

此时四台PC之间默认都是可以互相连通

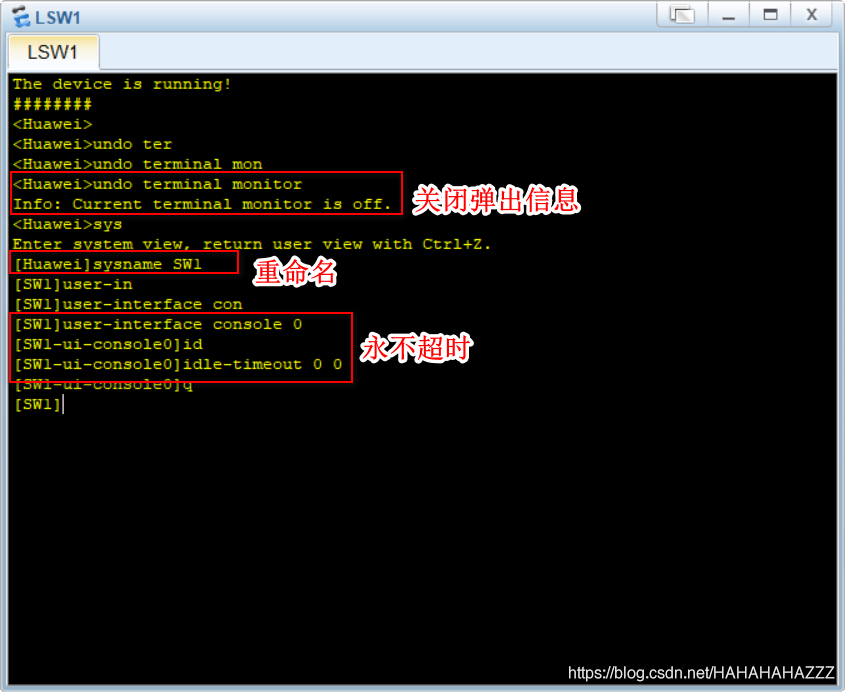

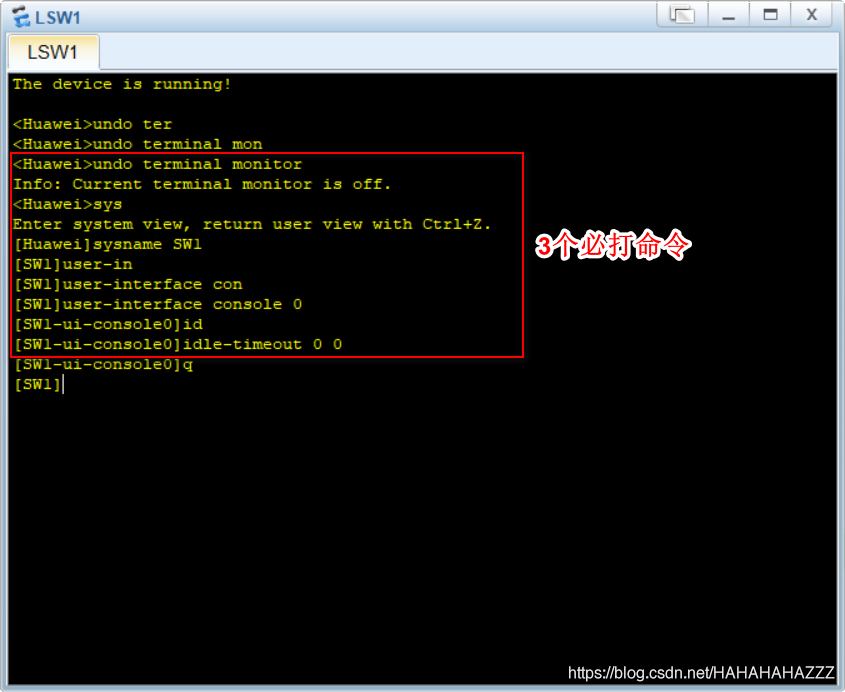

接下来配置交换机，先输入三大必打命令

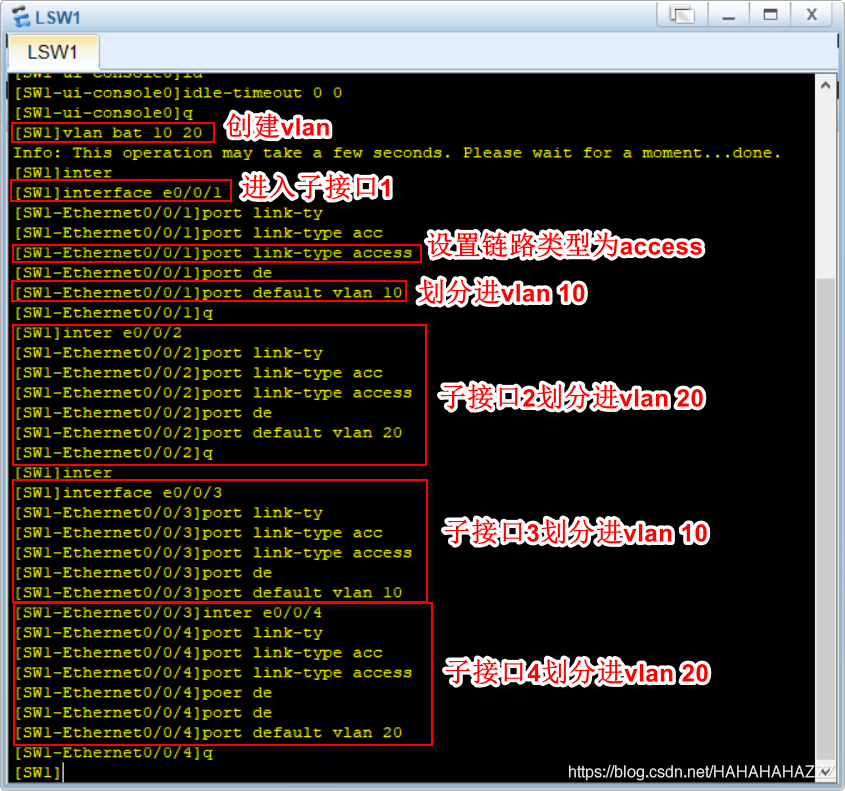

划分vlan（PC1和PC2同属vlan10，PC3和PC4同属vlan20）

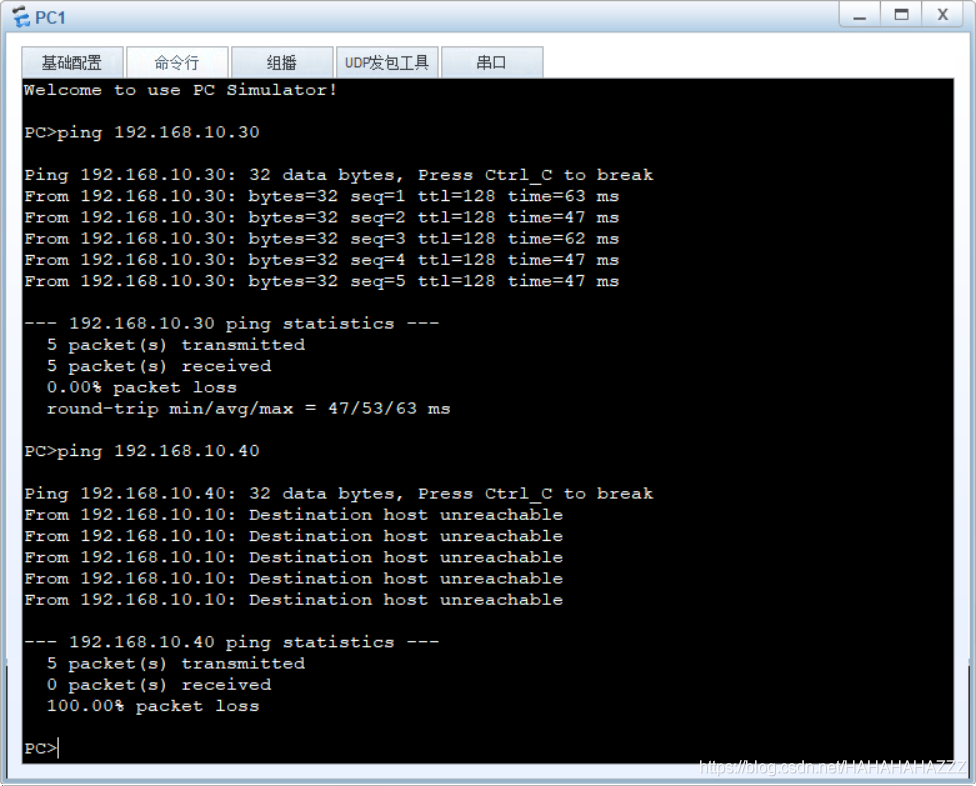

试验

如图，即同一台交换机相同vlan间的通信。

二、跨交换机相同vlan

1.vlan跨交换机的传输过程

  PC机经过发送方交换机某个接口发送数据，此时交换机会对应vlan信息表，给经过某接口的数据打上对应的标签，打上对应标签的数据经由trunk（主干）链路验证这个vlanid是否在trunk链路的白名单范围内，若是在白名单范围，无条件放行，不在白名单范围内，则流量不予通过。当打了标签的数据到达接收方交换机后，接收方交换机会解开这个数据对应的vlan标签，对照本地mac地址表和vlan信息表，将此次数据转发到该vlan对应的接口上。

2.概述

  跨交换机，通过trunk技术实现多vlan数据通信，可以帮助我们实现相同vlan间通信。

3.设置白名单

  因为华为交换机trunk默认都是黑名单，更加的安全，但同时也需要我们手动添加白名单。

操作步骤：
①进入交换机相连接口
[ ]interface g0/0/1
②设置接口链路类型为trunk
[ ]port link-type trunk
③设置白名单
[ ]port trunk allow-pass vlan XX

4.拓扑实验解析

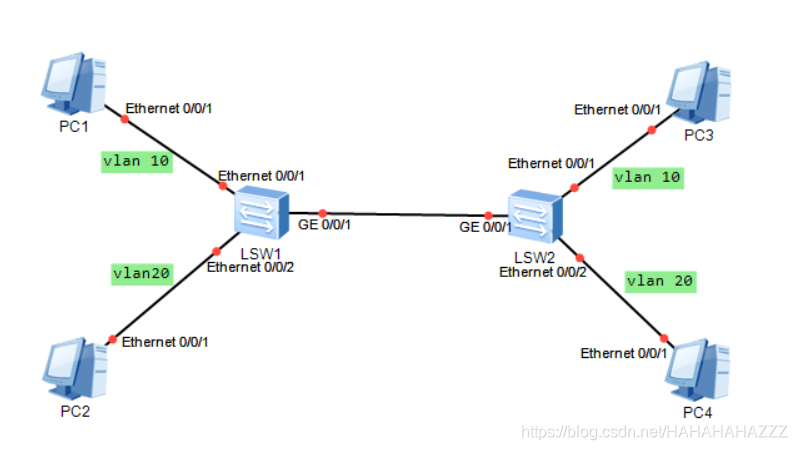

新建两台二层交换机和四台PC，如图连接
设置四台PC的IP地址和子网掩码（同网段）

配置交换机1

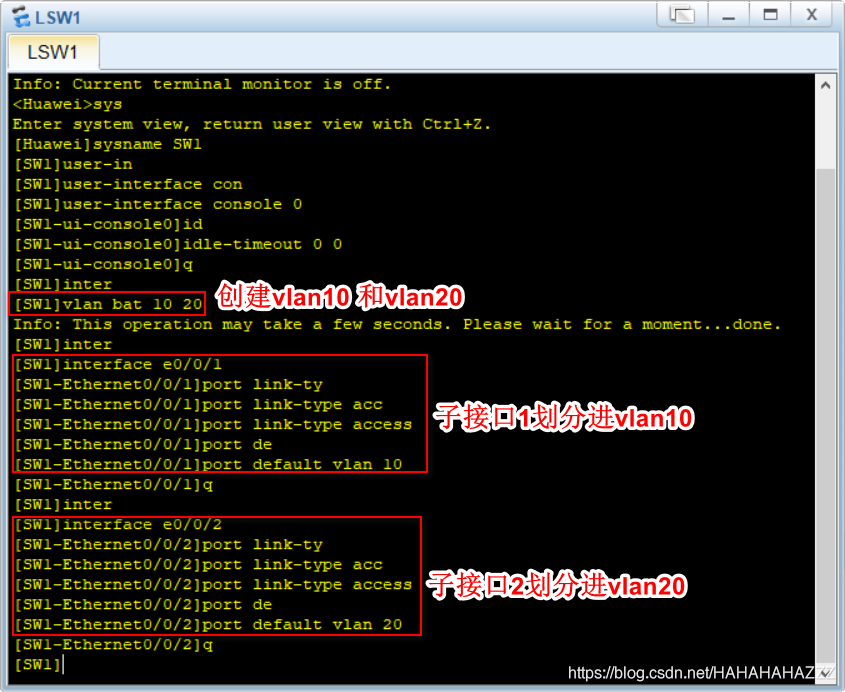

划分vlan

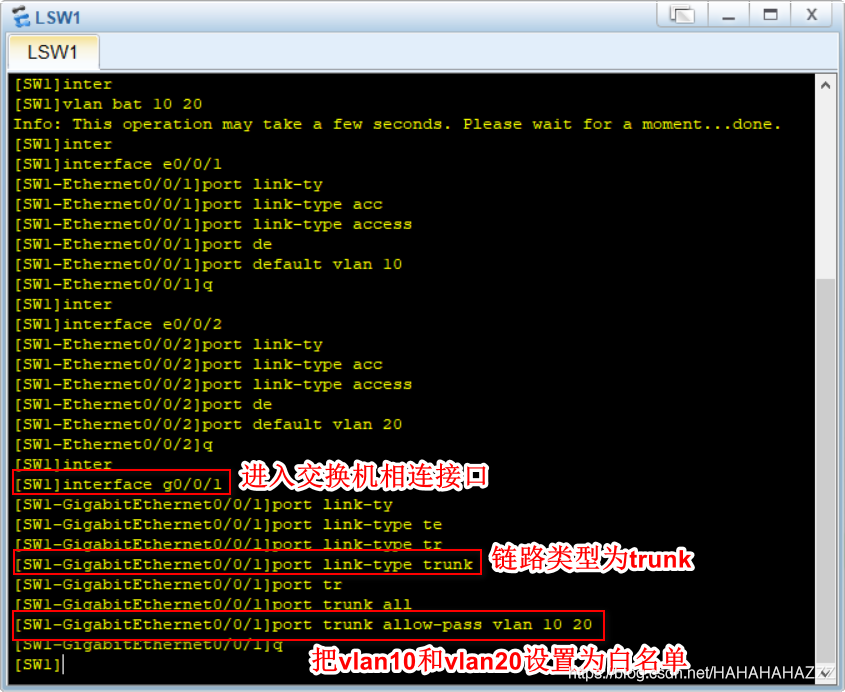

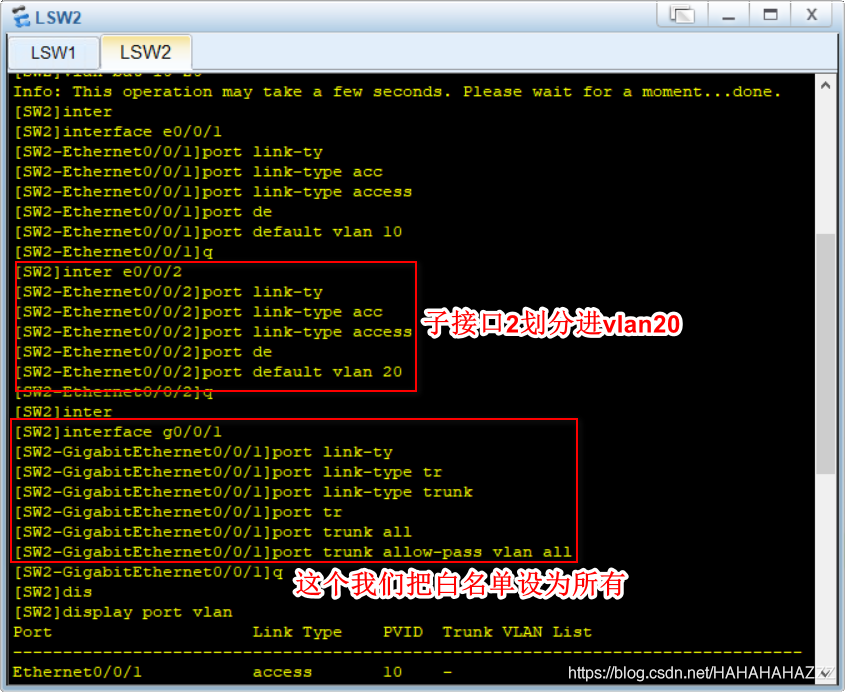

设置白名单

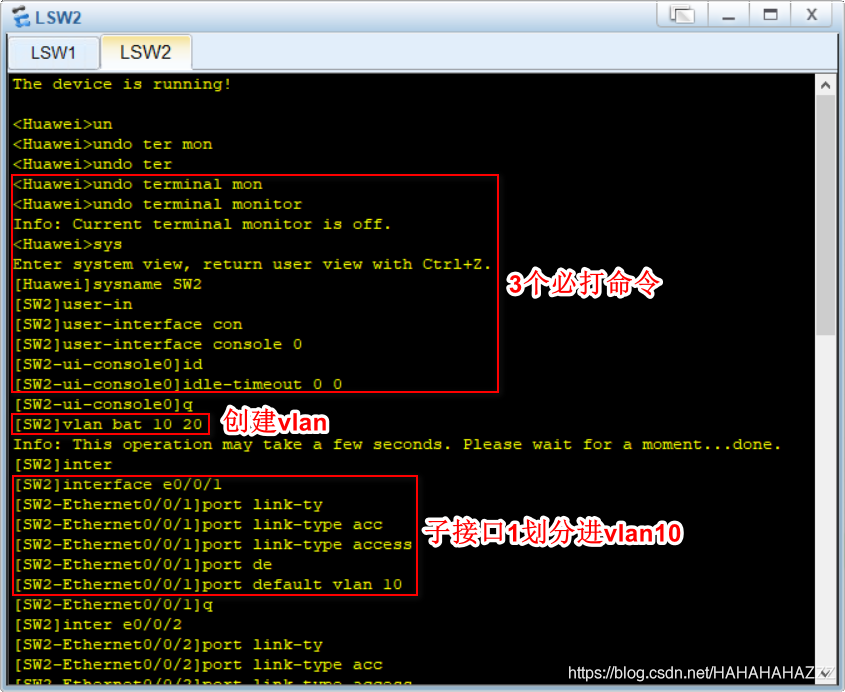

交换机2同交换机1相同配置

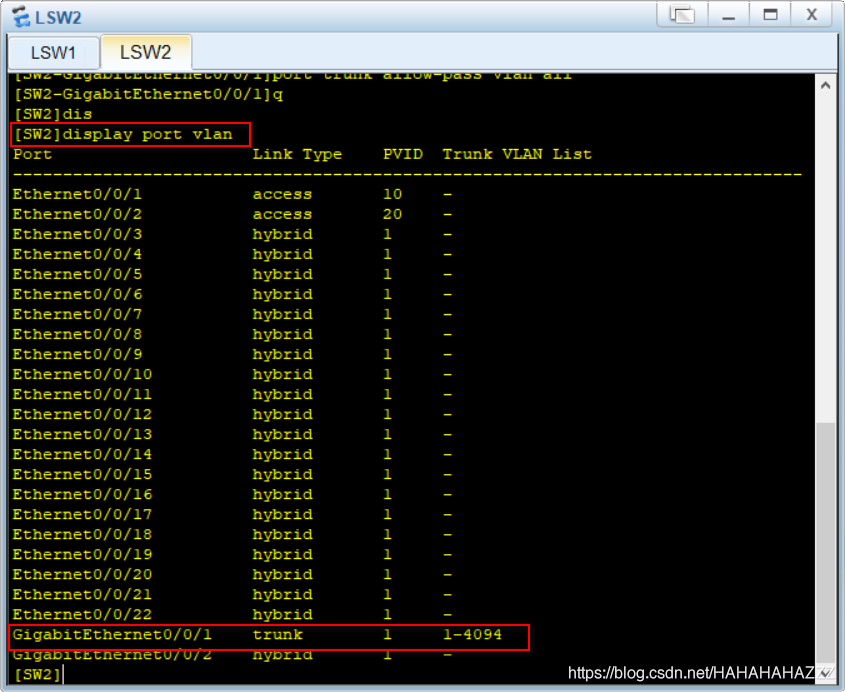

我们可以先查询一下白名单

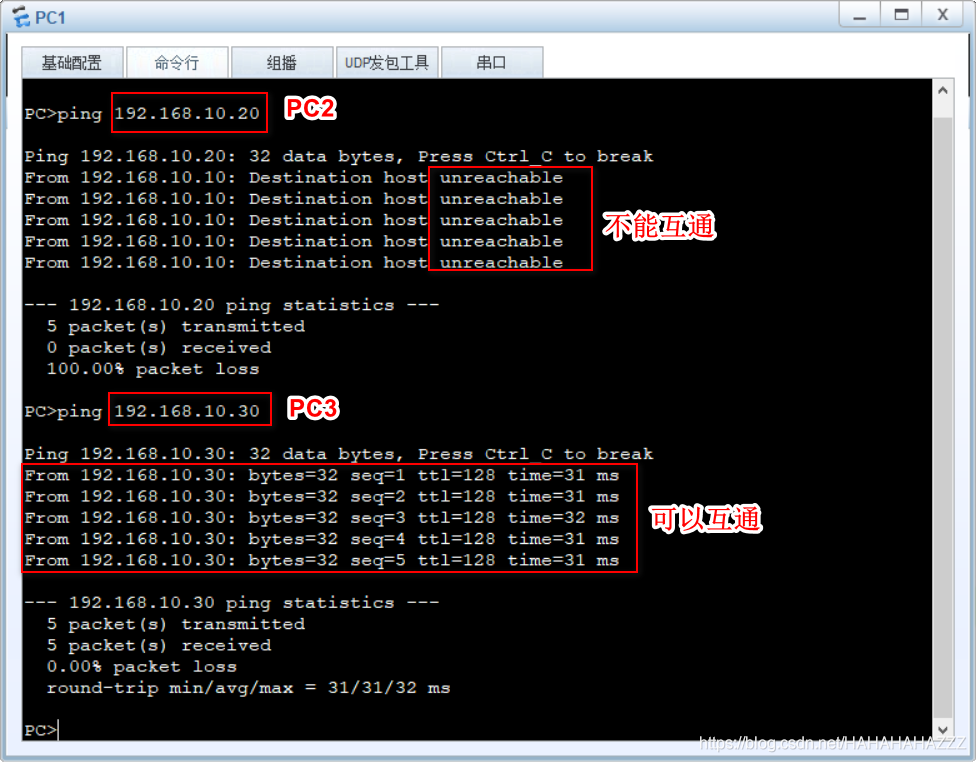

试验

如图，PC1和PC3可以互通，和PC4不互通，即实验成功。

总结

需要熟记操作命令以及中文意思，也需要进行一定的练习。
