博客写作背景----项目中解决的问题

最近遇到一个使用stm32单片机多路采集信号的项目，还需要在上位机进行波形的查看，信号算法的处理，初步定为使用labview编写上位机程序进行处理。

下面是我最近写程序的一些知识，进行了部分的整理，发出来和大家一起分享，也方便我以后查找自己的编程过程。

编程知识点–编程语法–做题思路

全局变量与局部变量不同，其作用范围不仅限于当前VI，而是在整个项目中都有效。一个或多个全局变量可按一种特殊形式存放在单独的VI中，该种VI没有框图，只有前面板，仍以.vi为后缀存储，其地位相当于一个特殊的VI，因此可用于在不同VI之间传递数据。

创建一个全局变量的步骤如下：　在函数选板中选择“编程→结构→全局变量”，创建一个空的全局变量，此时中间为问号。

双击该全局变量，打开对应的前面板，放入需要的任意类型变量，也可以从别的VI前面板上复制需要的类型变量。　保存该全局变量为一个VI文件。

如果需要为一个已有的全局变量VI文件中添加新的其他全局变量，只需直接双击打开该文件前面板并放入或者复制需要的类型变量，并保存即可。

如果要在框图中添加已有的全局变量，直接从函数选板中选择“选择VI…”添加存储了该全局变量的VI文件即可。如果要将一个全局变量改为在同一文件中存储的其他全局变量，可单击全局变量的中心，从弹出的菜单中进行选择。

与局部变量类似，一个全局变量也只能严格地属于“读取”或“写入”状态中的一种，同样可以通过鼠标右键菜单选择相应项来切换。

在实际项目中，如果全局变量的个数不多，可以放在同一个VI文件中以便管理，如果全局变量数量种类繁多，建议可以按照功能相似性分为几大类，分别存储在几个VI文件中，这些VI文件建议以“global_”或“g_”作为前缀命名，以便与普通VI文件区分使用。

全局变量常用于在两个或多个VI之间传递信息和数据。与局部变量类似，同样也不可滥用全局变量，否则会影响数据流编程方式或者降低程序性能。条件许可的情况下，应该尽可能使用输入输出参数在各个子VI之间传递数据，即使使用全局变量，也应当考虑尽量使用对内存占用量小的变量。

注：利用局部变量，会使VI的编写更加灵活。但是，在实际VI的编写过程中，应该慎用局部变量。这是因为：①每一个局部变量都是一份数据复制，使用过多，就会占用更多内存；②过多使用局部变量和全局变量，会使VI的可读性变差，有可能致使编程错误不易被发现；③在多线程并行运行的VI中，局部变量可能引起竞态条件。

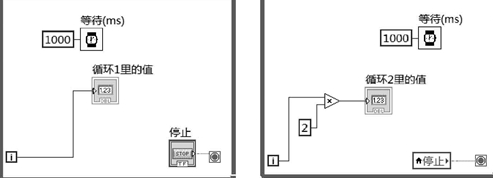

在实际中，经常要实现这样的功能，即VI中有两个While循环，需要用同一个控制开关让它们同时停下来。这个功能该如何实现呢？同样，也可以利用局部变量来完成。为此编写的VI如下图所示，其中，有两个While循环，在第一个While循环中，将循环计数端子中的值赋给显示控件“循环1里的值”；在第二个While循环中，将循环计数端子中的值乘以2，并赋给显示控件“循环2里的值”；每个While循环内都调用了一个定时函数，且均延时1s的时间。
