遥感&机器学习入门实战教程｜Sklearn案例⑰：决策树与遥感分类（tree 模块）

在前面的文章中，我们介绍了 SVM、随机森林、神经网络等模型。
今天要回到一个经典而直观的模型：决策树（Decision Tree）。

🧩 决策树的基本思想

决策树是一种 树形结构的分类与回归方法：

• 每个 节点 表示一个特征条件（例如“第5个波段 > 0.23”）。
• 每个 分支 表示决策结果（是/否）。
• 直到叶子节点，给出分类结果（类别ID）。

优点：

• 结构简单，结果易解释；
• 训练速度快，能处理非线性关系；
• 不需要大量预处理。

缺点：

• 单棵树容易过拟合，对噪声敏感；
• 一般在实际应用中更常作为 集成方法（随机森林、梯度提升） 的基础模型。

💻 代码示例：KSC 数据 + 决策树分类

# -*- coding: utf-8 -*-
"""
Sklearn案例⑰：决策树分类（KSC 真实数据）
- 无泄露预处理：仅在训练像素上 fit 标准化与 PCA
- 评估：OA/Kappa/分类报告 + 数字标注混淆矩阵
- 整图预测：逐像素分类可视化（离散色标）
- 决策树结构：仅展示前1层，放大字体、按比例显示
"""

import os
import numpy as np
import scipy.io as sio
import matplotlib.pyplot as plt
import matplotlib
from matplotlib.colors import ListedColormap, BoundaryNorm

from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
from sklearn.decomposition import PCA
from sklearn.tree import DecisionTreeClassifier, plot_tree
from sklearn.metrics import (confusion_matrix, classification_report,
                             accuracy_score, cohen_kappa_score)

# ===== 中文显示 =====
matplotlib.rcParams['font.family'] = 'SimHei'
matplotlib.rcParams['axes.unicode_minus'] = False

# ===== 参数区（仅需修改 DATA_DIR）=====
DATA_DIR   = r"your_path"   # ←← 修改为你的 KSC 数据路径（包含 KSC.mat / KSC_gt.mat）
PCA_DIM    = 30
TRAIN_SIZE = 0.3
SEED       = 42

# ===== 1) 读取 KSC 数据（仅取有标签像素）=====
X_cube = sio.loadmat(os.path.join(DATA_DIR, "KSC.mat"))["KSC"].astype(np.float32)   # (H,W,B)
Y_map  = sio.loadmat(os.path.join(DATA_DIR, "KSC_gt.mat"))["KSC_gt"].astype(int)     # (H,W)
h, w, b = X_cube.shape

coords = np.argwhere(Y_map != 0)              # 有标签像素坐标
X_all  = X_cube[coords[:, 0], coords[:, 1]]   # (N,B)
y_all  = Y_map[coords[:, 0], coords[:, 1]] - 1
num_classes = int(y_all.max() + 1)
print(f"[INFO] 有标签像素: {len(y_all)}, 类别数: {num_classes}")

# ===== 2) 分层划分（仅在有标签像素上）=====
X_tr, X_te, y_tr, y_te = train_test_split(
    X_all, y_all,
    train_size=TRAIN_SIZE,
    stratify=y_all,
    random_state=SEED
)

# ===== 3) 无泄露预处理：仅用训练像素拟合 =====
scaler = StandardScaler().fit(X_tr)
pca    = PCA(n_components=PCA_DIM, random_state=SEED).fit(scaler.transform(X_tr))

X_train = pca.transform(scaler.transform(X_tr))
X_test  = pca.transform(scaler.transform(X_te))

# ===== 4) 决策树模型 =====
clf = DecisionTreeClassifier(
    criterion="gini",       # 或 "entropy"
    max_depth=20,           # 适度限制深度防过拟合
    min_samples_split=5,
    random_state=SEED
)
clf.fit(X_train, y_tr)
y_pred = clf.predict(X_test)

# ===== 5) 评估与报告 =====
oa    = accuracy_score(y_te, y_pred)
kappa = cohen_kappa_score(y_te, y_pred)
cm    = confusion_matrix(y_te, y_pred, labels=np.arange(num_classes))
cmn   = cm / np.maximum(cm.sum(axis=1, keepdims=True), 1)

print(f"OA = {oa*100:.2f}%   Kappa = {kappa:.4f}")
print(classification_report(y_te, y_pred, digits=4, zero_division=0))

# ===== 6) 混淆矩阵（计数 & 归一化，含数字）=====
fig, axes = plt.subplots(1, 2, figsize=(11, 4.2), constrained_layout=True)

im0 = axes[0].imshow(cm, cmap=plt.cm.YlGnBu, interpolation='nearest', alpha=0.9)
axes[0].set_title("混淆矩阵（计数）")
axes[0].set_xlabel("预测"); axes[0].set_ylabel("真实")
for i in range(num_classes):
    for j in range(num_classes):
        axes[0].text(j, i, str(cm[i, j]),
                     ha='center', va='center',
                     color='black' if cm[i, j] < cm.max()/2 else 'white', fontsize=9)
fig.colorbar(im0, ax=axes[0], fraction=0.046, pad=0.04)

im1 = axes[1].imshow(cmn, vmin=0, vmax=1, cmap=plt.cm.OrRd, interpolation='nearest', alpha=0.9)
axes[1].set_title("混淆矩阵（归一化）")
axes[1].set_xlabel("预测"); axes[1].set_ylabel("真实")
for i in range(num_classes):
    for j in range(num_classes):
        axes[1].text(j, i, f"{cmn[i, j]*100:.1f}%",
                     ha='center', va='center', color='black', fontsize=9)
fig.colorbar(im1, ax=axes[1], fraction=0.046, pad=0.04)

plt.show()

# ===== 7) 整图像素级预测（逐像素分类）=====
X_flat      = X_cube.reshape(-1, b)
X_flat_pca  = pca.transform(scaler.transform(X_flat))
pred_map    = clf.predict(X_flat_pca).reshape(h, w) + 1   # 转 1..C 便于显示

# 离散色表（1..C），背景本步骤不单独处理
base_cmap   = plt.get_cmap('tab20')
colors      = [base_cmap(i % 20) for i in range(num_classes)]
cmap        = ListedColormap(colors)
boundaries  = np.arange(0.5, num_classes + 1.5, 1)
norm        = BoundaryNorm(boundaries, cmap.N)

plt.figure(figsize=(8.6, 6.4))
im = plt.imshow(pred_map, cmap=cmap, norm=norm, interpolation='nearest')
plt.title("KSC 整图预测结果（决策树）")
plt.axis('off')
cbar = plt.colorbar(im, boundaries=boundaries,
                    ticks=np.arange(1, num_classes + 1, max(1, num_classes // 12)),
                    fraction=0.046, pad=0.04)
cbar.set_label("类别ID", rotation=90)
plt.show()

# ===== 8) 决策树结构可视化（前两层，放大字体、按比例显示）=====
plt.figure(figsize=(16, 8))
plot_tree(
    clf,
    filled=True,
    feature_names=[f"PC{i+1}" for i in range(PCA_DIM)],
    class_names=[str(i+1) for i in range(num_classes)],
    max_depth=1,        # 仅展示前两层
    fontsize=10,        # 放大字体
    proportion=True     # 节点以类别比例显示，信息更简洁
)
plt.title("决策树前1层结构示意（按比例显示）", fontsize=14)
plt.show()

🔍 结果解读

1. 性能指标

   • 控制台输出：OA、Kappa、精确率、召回率和 F1。

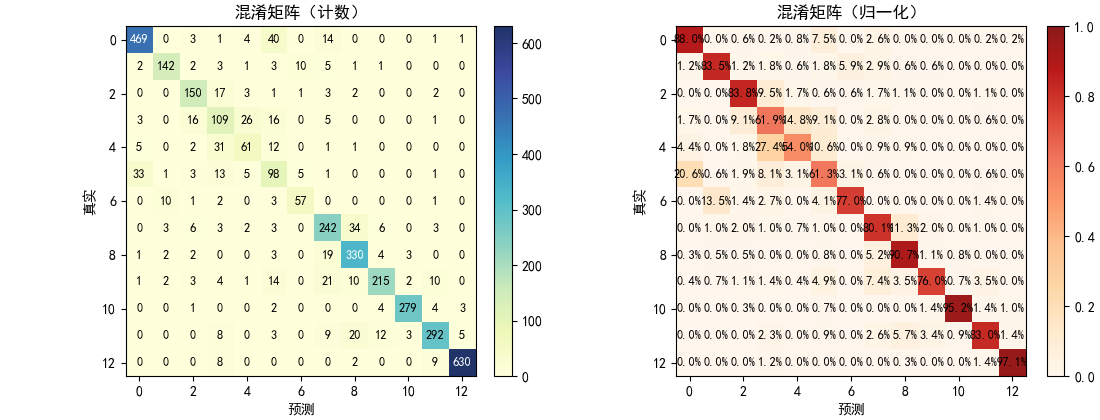

   • 混淆矩阵：可以直观看出哪些类别容易混淆。

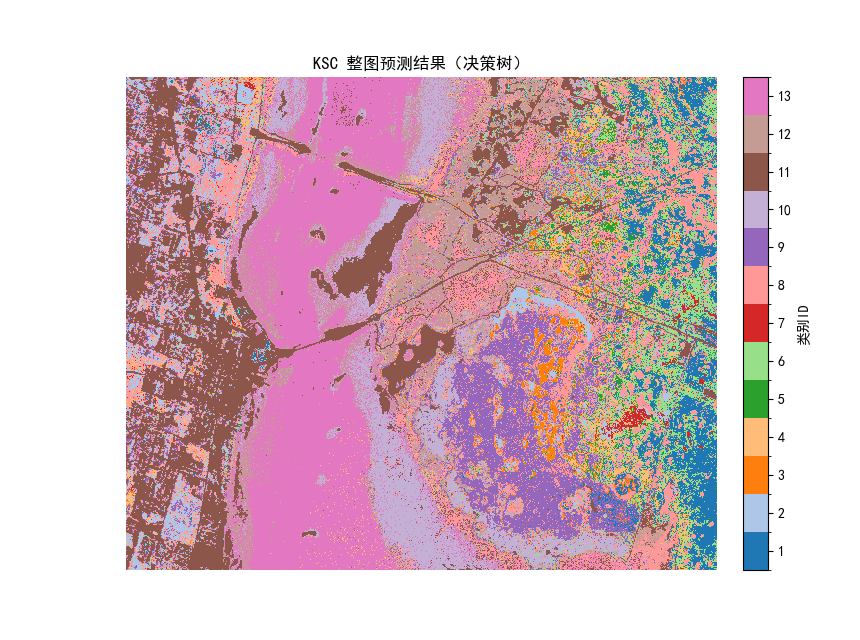

2. 整图预测

   • 每个像素都会被分配一个类别，直观呈现分类效果。
   • 由于单棵树容易过拟合，分类图可能存在块状噪声。

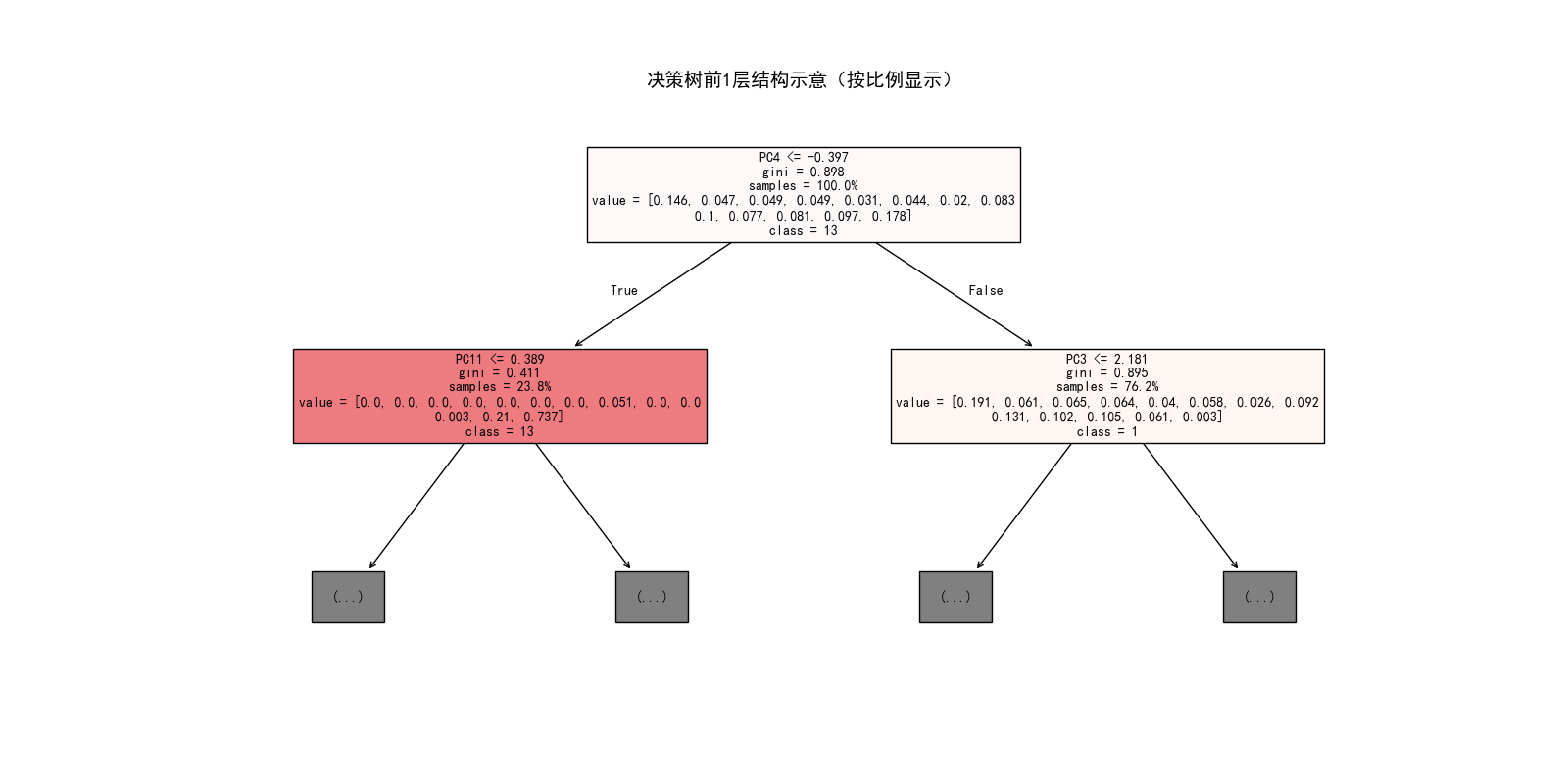

3. 树结构可视化

   • 决策树可以直接画出来（示例只画前两层），展示分类规则，非常适合教学与解释。

✅ 总结

• 决策树是一个直观、易解释的模型，在遥感分类中可作为 入门基线。

• 它的主要超参数包括：

  • criterion（划分标准）：gini 或 entropy；
  • max_depth（最大深度）：防止过拟合的重要参数；
  • min_samples_split（最小分裂样本数）：控制节点继续划分的条件。

• 实际应用中，单棵树的泛化能力有限，更推荐使用 集成方法（随机森林、梯度提升树）。
