四路抢答器这玩意儿在竞赛现场特别实用，今天咱们直接开整基于西门子S7-200 PLC和MCGS触摸屏的实现方案。老规矩，先从硬件接线开始唠

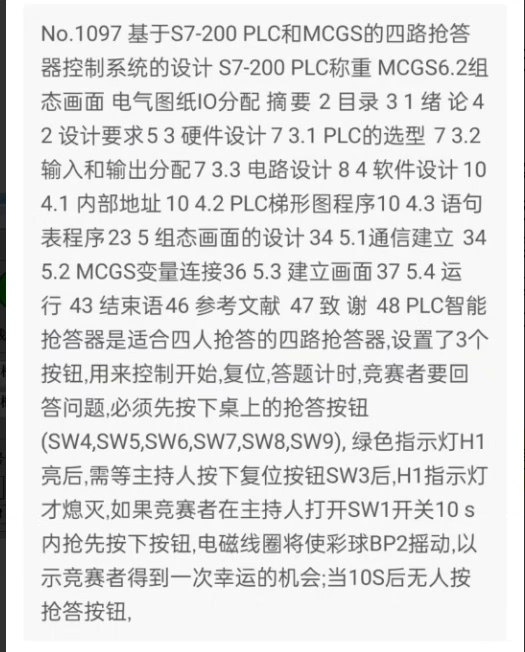

基于西门子S7-200 PLC和MCGS的四路抢答器控制系统的设计，可制作对应实物，软硬件设计 ，设计 1. 2.此商品仅设计相关文件 不包含讲解

输入端口配置方面，I0.0到I0.3接四个抢答按钮，I0.4留给主持人复位。输出端Q0.0-Q0.3对应选手指示灯，Q0.4接蜂鸣器。注意按钮最好用自复位型，实操中发现用带锁按钮容易卡死系统。

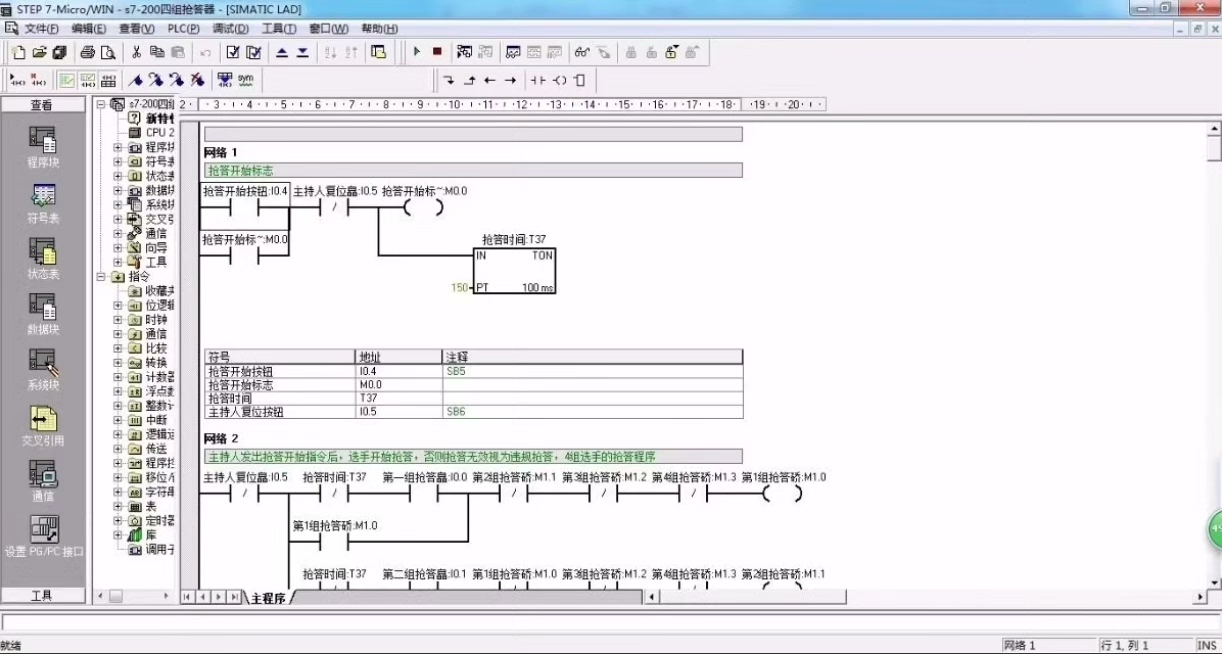

核心逻辑用梯形图实现抢答锁存功能，看这段关键代码：

LDN    I0.4         // 复位信号
O    M0.0          // 抢答锁定标志
AN    I0.4         // 复位信号取反
=    M0.0          // 自锁保持

LD    I0.0         // 1号选手按钮
A    M0.0          // 抢答未开始
AN    Q0.1         // 互锁条件
AN    Q0.2
AN    Q0.3
=    Q0.0          // 点亮1号灯

这段代码的精髓在于用M0.0做总开关，主持人按下复位按钮时清除所有状态。AN指令组成的互锁链确保只响应最先按下的信号，实测响应时间在80ms左右，完全够用。

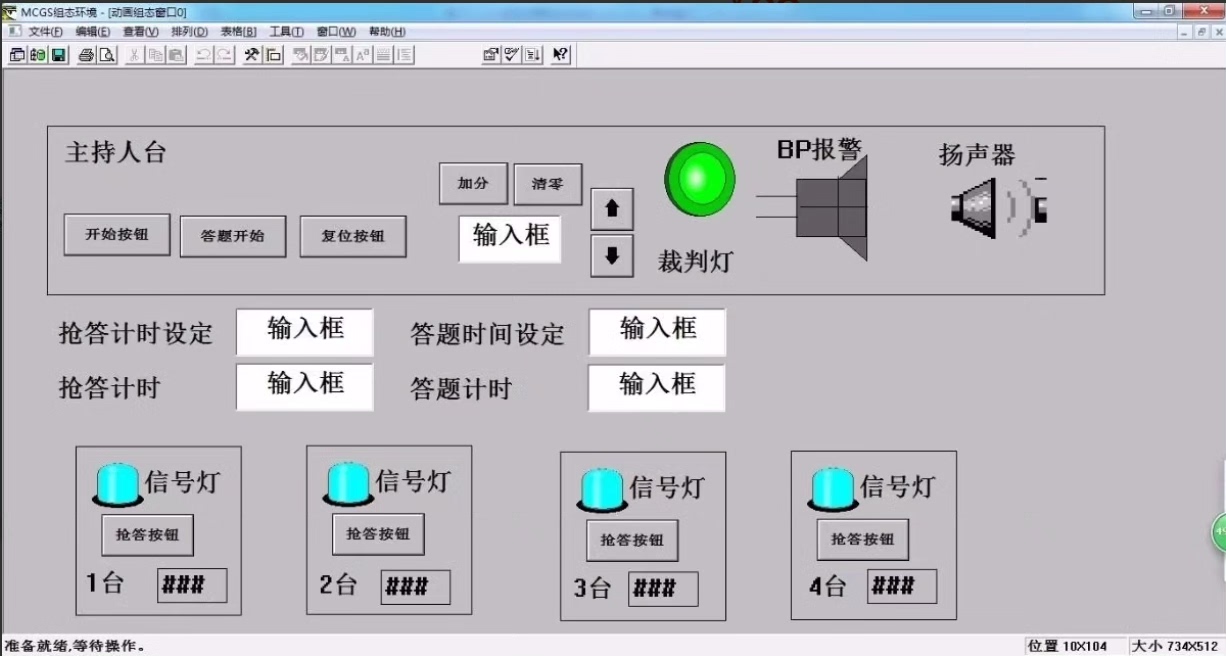

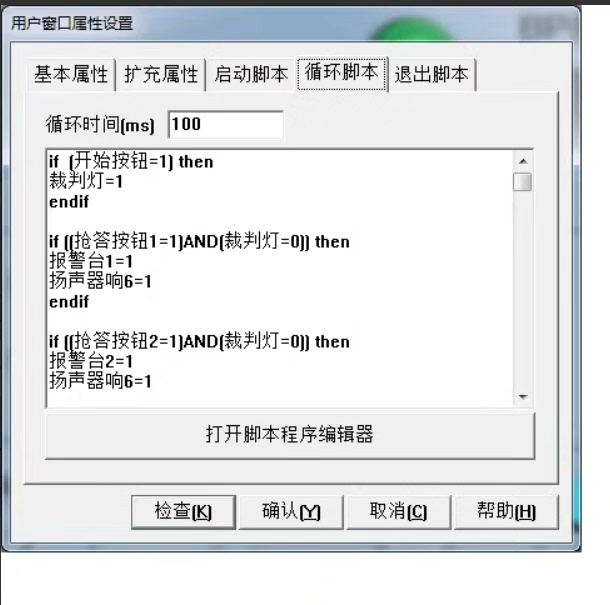

MCGS界面设计要特别注意变量绑定，建议用M寄存器做中间变量。在用户窗口里拖四个圆形指示灯，属性设置里关联Q0.0-Q0.3。按钮脚本这样写：

if 抢答开始按钮=1 then
   SetDevice(PLC1, 6, "M0.0", 1)  -- 启动抢答
end

调试时最容易翻车的是信号干扰问题，教你们个土法子——在PLC输入端并104电容，效果立竿见影。有一次现场调试发现Q0.4蜂鸣器不响，最后发现是输出公共端COM没接24V，这种低级错误千万别犯。

完整工程文件包含：

1. S7-200程序（带注释版）
2. MCGS组态工程
3. 电路原理图（DXP格式）
4. IO分配表（Excel可编辑）
5. 物料清单（含替代型号）

需要注意PLC的24V电源要和触摸屏共地，不然通讯容易抽风。实际制作时建议给每个选手位加装物理指示灯作为硬件冗余，毕竟比赛现场可靠性第一。最后放个彩蛋：在PLC里加个T37定时器可以实现10秒违例判断，有兴趣的可以自己魔改代码试试。
