MSP430G2553-时钟系统配置

在MSP430单片机中，一个时钟周期 = MCLK晶振的倒数。如果MCLK是8MHz，则一个时钟周期为1/8us。

一个机器周期 = 一个时钟周期，即430每个动作都能完成一个基本操作。

一个指令周期 = 1~6个机器周期，具体根据具体指令而定。

另外，指令长度只是一个存储单位，与时间没有必然的关系。

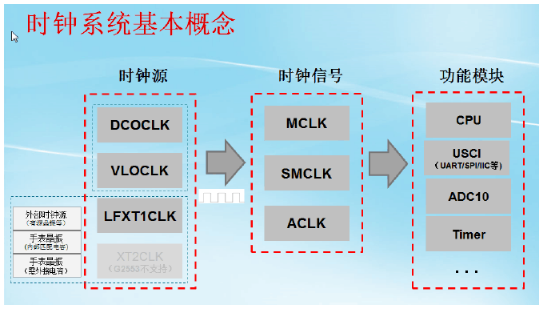

MSP430G2553单片机的时钟模块主要包括：

    三个时钟：辅助时钟ACLK 、主时钟MCLK 、子系统时钟SMCLK

    三个时钟源：内部低频时钟源LFXT1 、内部数字控制RC振荡器DCO、外部低频振荡器（需要焊上晶振）

对于时钟系统的配置，一共用到四个寄存器：DCOCTL-DCO控制寄存器、BCSCTL1-基本时钟控制寄存器1、BCSCTL2-基本时钟控制寄存器2、BCSCTL3-基本时钟控制寄存器3。

DCOCTL-DCO控制寄存器：

DCOx

DCO频率选择控制1

MODx

DCO频率校正选择，通常令MODx=0

一般不用管这个寄存器，在配置DCO时和BCSCTL2配合使用。

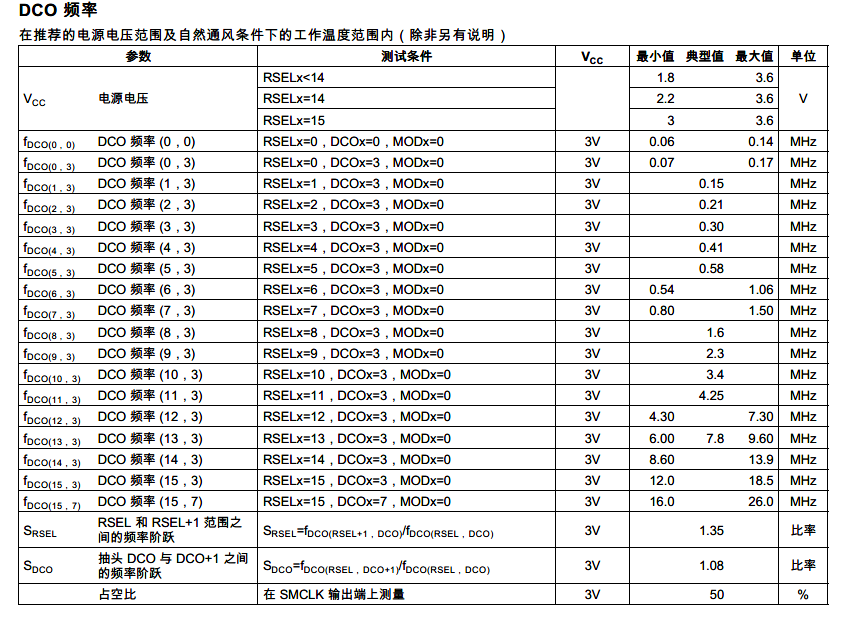

注意：在MSP430G2553上电复位后，默认RSEL=7，DCO=3，通过数据手册查得DCO频率大概在0.8~1.5MHz之间。

2、BCSCTL1-基本时钟控制寄存器1：

XT2OFF

    不用管，因为MSP430G2553内部没有XT2提供的HF时钟

XTS

    不用管，默认复位后的0值即可

DIVAx

设置ACLK的分频数

00          /1

01          /2

10          /4

11           /8

RSELx

    DCO频率选择控制2

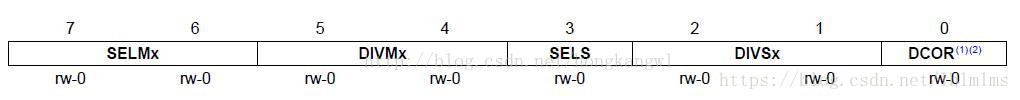

3、BCSCTL2-基本时钟控制寄存器2（比较常用）：

SELMx

MCLK的选择控制位

00          DCOCLK

01          DCOCLK

10          LFXT1CLK或者VLOCLK

11           LFXT1CLK或者VLOCLK

DIVMx

设置MCLK的分频数

00          /1

01          /2

10          /4

11           /8

SELS

    SMCLK的选择控制位

    0            DCOCLK

    1            LFXT1CLK或者VLOCLK

DIVSx

设置SMCLK的分频数

00          /1

01          /2

10          /4

11           /8

DCOR

    DCO直流发生电阻选择，此位一般设0

0            内部电阻

1            外部电阻

4、BCSCTL3-基本时钟控制寄存器3：

XT2Sx

    不用管

LFXT1Sx（当SELMx选择2或3时，通过该寄存器来选择是LFXT1还是VLOCLK）

00          LFXT1选为32.768KHz晶振

01          保留

10          VLOCLK

11          外部数字时钟源

XCAPx

    LFXT1晶振谐振电容选择

00          1pF

01          6pF

10          10pF

11           12.5pF

常用宏定义：

#ifndef __DisableCalData

　　SFR_8BIT（CALDCO_16MHZ）;

　　SFR_8BIT（CALBC1_16MHZ）;

　　SFR_8BIT（CALDCO_12MHZ）;

　　SFR_8BIT（CALBC1_12MHZ）;

　　SFR_8BIT（CALDCO_8MHZ）;

　　SFR_8BIT（CALBC1_8MHZ）;

　　SFR_8BIT（CALDCO_1MHZ）;

　　SFR_8BIT（CALBC1_1MHZ）;

　　#endif

/*
功能：按下按键，系统主频在VLO和DCO之间切换，使用系统delay函数大概输出1hz和10hz的脉冲
*/
#include <msp430g2553.h>

volatile u8 flag=0;

void inter_init()
{
	P1DIR = BIT0;       // 设置P1.0为输出
	    P1DIR &=~ BIT3; //将按键1对应的IO口P1.3设置为输入
	    P1IFG &=~ BIT3; //初始化清空中断标志位
	    P1IE |= BIT3; //P1.3中断使能
	    P1IES |= BIT3; //下降沿产生中断
	    P1REN |= BIT3;//启用内部上下拉电阻
	    P1OUT |= BIT3; //P1.3设置为上拉电阻：OUT = 1; REN = 1;
	    __enable_interrupt();//开启总中断
}

#pragma vector = PORT1_VECTOR     //固定格式，声明中断向量地址，不能变
		__interrupt void Port1 (void)
		{
			P1IE &=~ BIT3; //关闭P1.3中断使能
			P1IFG &= BIT3;//因为只用到了P1.3 ，其他的中断标志全部清零。

			switch(P1IFG)
			{
			case BIT3: flag++;P1IFG=0;break; //P1.3 产生的中断
			default: break;
			}

			__delay_cycles(1000);//消抖
			 P1IE |= BIT3; //P1.3中断使能
		}

void main(void)
{
           WDTCTL = WDTPW | WDTHOLD;                 // 关闭看门狗
           IFG1 &=~OFIFG;                           // 晶振接触不良导致错误之后，便会使OSCFault标志位置1。这个是一个不可屏蔽中断。
           //__bis_SR_register(SCG1 + SCG0);           // 关闭 DCO
           inter_init();
   while (1)
  {
	  	  	if(flag%2)
	  	  		{
	  	  	    BCSCTL2 = SELM_0 + DIVM_3; // 主频选择DCO，8分频（试试在这里用
	  	  	                               //BCSCTL2 |= SELM_0 + DIVM_3，会发现不能切换了
	  	  		DCOCTL = CALDCO_1MHZ;      //DCO选择1MHZ
	  	  	    BCSCTL1 = CALBC1_1MHZ;     //设置基础时钟寄存器1为1Mhz时钟时的设置，一般和DCOCTL一起使用
	  	  	    P1OUT ^= BIT0;
	  	  		__delay_cycles(12500);//延时10hz
	  	  		}
	  	  	else{
	  	  		BCSCTL3 |= LFXT1S_2;  // 确定VLOC
	  	  	    BCSCTL2 |= SELM_3 + DIVM_3;  // 选择 LFXT1CLK或者VLOCLK，8分频
	  	  	    P1OUT ^= BIT0;
	  	  		__delay_cycles(1500);//延时1hz
	  	  		}

   }
}
