点云的统计异常值删除算法

点云pcl库中的异常值删除,高斯分布异常值,使用接口StatisticalOutlierRemoval。

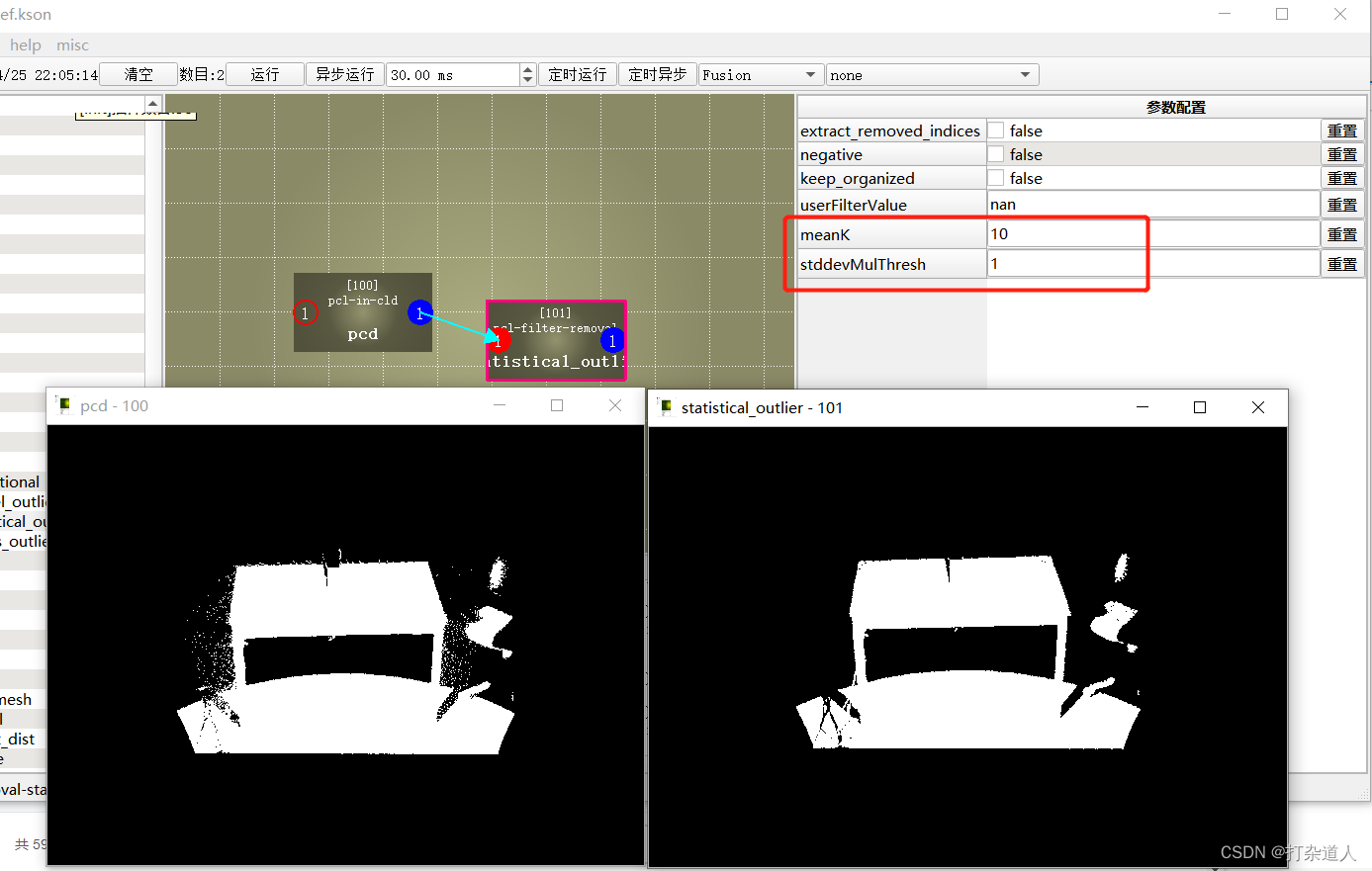

使用效果如下:

 使用均值10,标准差1

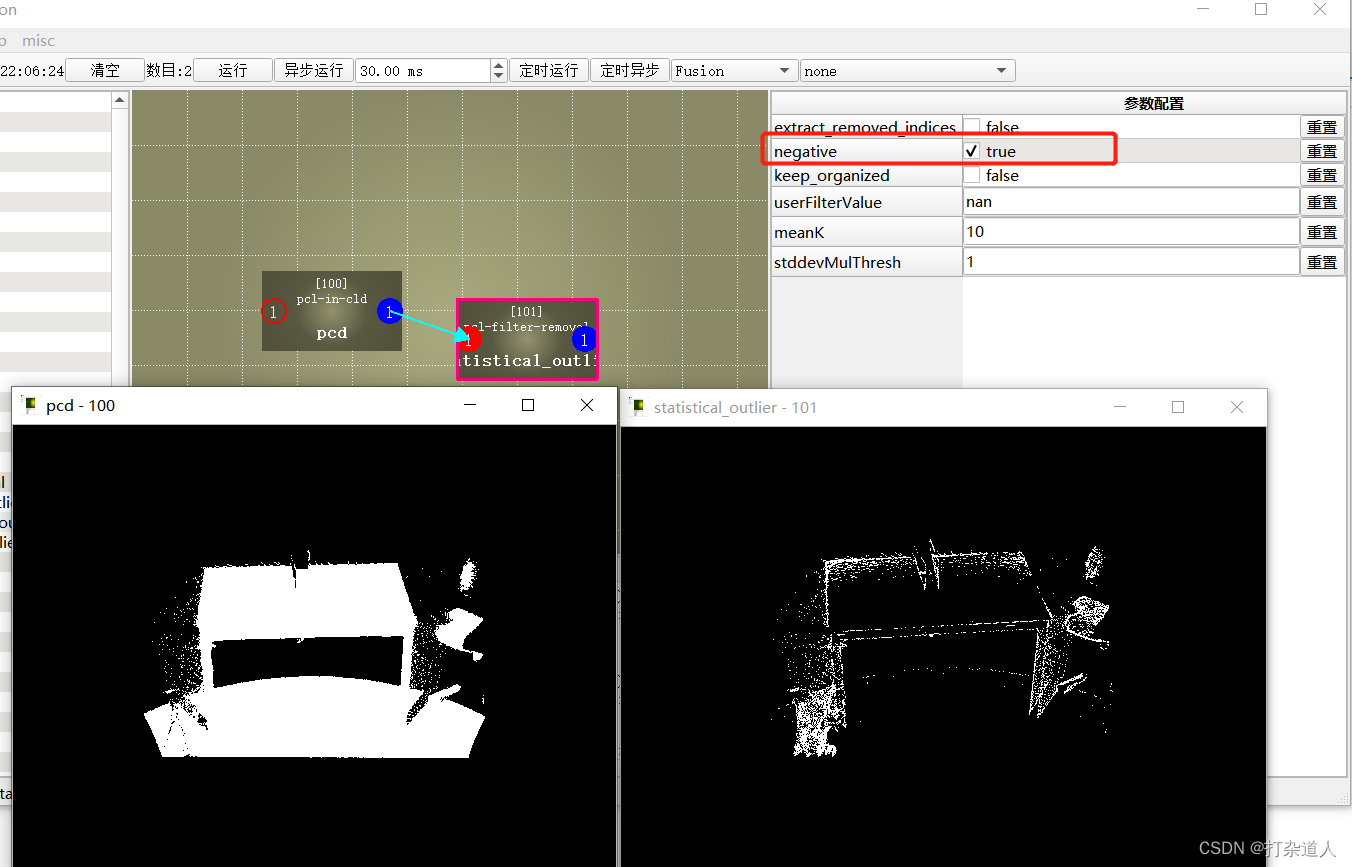

 取反

实现klib平台的插件算子如下:

struct FilterStatisticalOutlierRemoval
{
	//FilterIndices
	bool extract_removed_indices = false;
	bool negative = false;
	bool keep_organized = false;
	float userFilterValue = std::numeric_limits<float>::quiet_NaN();
	//StatisticalOutlierRemoval
	int meanK = 10;
	double stddevMulThresh = 1.0;

	//
	template<class PT>
	KArbit operator()(const pcl::shared_ptr<PointCloud<PT> >& cloud)
	{
		pcl::shared_ptr<PointCloud<PT> > res(new PointCloud<PT>);
		StatisticalOutlierRemoval<PT> f(extract_removed_indices);
		f.setNegative(negative);
		f.setKeepOrganized(keep_organized);
		f.setUserFilterValue(userFilterValue);
		f.setMeanK(meanK);
		f.setStddevMulThresh(stddevMulThresh);
		f.setInputCloud(cloud);
		f.filter(*res);
		return res;
	}

};


struct KPclFilterRemovalStatisticalOutlier : KPlugBase
{
	FilterStatisticalOutlierRemoval p;

	KPclFilterRemovalStatisticalOutlier()
	{
		addProp("extract_removed_indices").setType(PropTypeBool).setValueAddr(&p.extract_removed_indices);
		addProp("negative").setType(PropTypeBool).setValueAddr(&p.negative);
		addProp("keep_organized").setType(PropTypeBool).setValueAddr(&p.keep_organized);
		addProp("userFilterValue").setType(PropTypeFloat).setValueAddr(&p.userFilterValue);
		addProp("meanK").setType(PropTypeInt32).setValueAddr(&p.meanK);
		addProp("stddevMulThresh").setType(PropTypeDouble).setValueAddr(&p.stddevMulThresh);
	}

	int __exec(const KArbit& src, KArbit& dst) override
	{
		dst = cld_op(src, p);
		return true;
	}
};

<think>好的,用户现在问的是“点云怎么删除”,我需要先仔细分析这个问题。用户之前询问的是在UE中使用点云生成三维模型,现在转向点云删除操作。可能他们现在在处理点云数据时遇到了需要删除部分数据的情况,比如去噪或者清理不需要的点。 首先,我需要明确“删除”在点云处理中的具体含义。通常,点云删除可能包括删除离群点、噪声点、冗余点或者特定区域的点。用户可能是在使用如CloudCompare、MeshLab等工具时,想要了解如何操作,或者是在编程环境中使用PCL或Open3D库进行处理。 接下来,我需要考虑用户的背景。他们可能有一定的点云处理经验,但可能对具体操作步骤不太熟悉。之前的对话中提到过预处理工具,比如CloudCompare,所以用户可能更倾向于使用这些工具的方法,但也可能需要编程的方法,比如Python或C++库。 用户的需求可能分为几个方面:手动删除、自动删除噪声、按条件删除(如高度、颜色)、删除重复点等。我需要覆盖这些常见场景,并给出具体的步骤或代码示例,确保他们能够根据实际情况选择合适的方法。 同时,需要注意用户可能在使用UE引擎中的点云数据,是否需要结合引擎内的操作?不过根据问题,更可能的是通用点云处理,而不仅仅是UE内的删除。因此,重点应放在通用的点云处理工具和编程方法上。 另外,用户可能对点云处理的基本概念不太清楚,比如什么是离群点,如何判断噪声,所以解释这些术语并提供示例会更有帮助。例如,统计滤波和半径滤波的区别,手动选择删除的区域等。 需要确保回答结构清晰,分步骤说明,每个方法都有对应的工具或代码示例,以及注意事项,比如备份数据,参数调整的重要性等。可能还需要提到处理后的验证步骤,比如可视化检查,确保删除操作没有误删重要数据。 最后,总结不同方法的适用场景,帮助用户根据具体需求选择最合适的方法。例如,手动删除适合小规模数据,自动滤波适合大数据集,编程方法适合批量处理等。</think>在点云处理中,“删除”操作通常指删除不需要的噪声点、冗余点或特定区域的数据。以下是不同场景下的点云删除方法及工具: --- ### **1. 手动删除(小规模数据)** - **工具**:CloudCompare、MeshLab - **步骤**: 1. 加载点云(`.ply`、`.las` 等格式)。 2. 进入 **选择模式**(快捷键 `S`),框选或点选待删除区域。 3. 按 `Delete` 键清除选中点,或通过菜单 **Edit > Delete Selected Points**。 - **适用场景**:局部噪声、明显离群点。 --- ### **2. 自动删除噪声点(大规模数据)** #### **(1) 统计滤波(Statistical Outlier Removal)** - **原理**:基于点邻域密度的统计分析,移除离群点。 - **代码示例(Python + Open3D)**: ```python import open3d as o3d pcd = o3d.io.read_point_cloud("input.ply") # 参数:邻域点数=50,标准差倍数=1.0(越大删除越激进) cln_pcd, _ = pcd.remove_statistical_outlier(nb_neighbors=50, std_ratio=1.0) o3d.io.write_point_cloud("cleaned.ply", cln_pcd) ``` #### **(2) 半径滤波(Radius Outlier Removal)** - **原理**:删除邻域内点数少于阈值的点。 - **代码示例(PCL C++)**: ```cpp #include <pcl/filters/radius_outlier_removal.h> pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>); pcl::io::loadPLYFile("input.ply", *cloud); pcl::RadiusOutlierRemoval<pcl::PointXYZ> filter; filter.setInputCloud(cloud); filter.setRadiusSearch(0.1); // 搜索半径 filter.setMinNeighborsInRadius(10); // 半径内最少点数 filter.filter(*cloud_filtered); ``` --- ### **3. 按条件删除特定点** #### **(1) 基于坐标范围** - **目标**:删除指定区域外(如高度超限)的点。 - **代码示例(Python)**: ```python import numpy as np points = np.asarray(pcd.points) # 删除Z坐标>2.0的点 mask = points[:, 2] <= 2.0 filtered_points = points[mask] pcd.points = o3d.utility.Vector3dVector(filtered_points) ``` #### **(2) 基于颜色或强度** - **目标**:删除颜色异常(如全黑点)或强度过低的数据。 - **示例**(RGB阈值过滤): ```python colors = np.asarray(pcd.colors) # 删除RGB值均<0.2的暗点 mask = np.any(colors > 0.2, axis=1) filtered_colors = colors[mask] ``` --- ### **4. 删除重复点** - **方法**:使用体素格下采样(Voxel Downsampling),合并重叠点。 - **代码(Open3D)**: ```python voxel_size = 0.01 # 体素边长,越小保留细节越多 down_pcd = pcd.voxel_down_sample(voxel_size) ``` --- ### **5. 删除地面点(地形处理)** - **算法**:RANSAC平面拟合(分割地面与非地面)。 - **工具**:CloudCompare 的 **Segment > Plane** 工具,或PDAL管道: ```json { "pipeline": [ "input.las", { "type": "filters.elm" }, // 删除低点(噪声) { "type": "filters.smrf", "ignore": "Classification[2]" } // 保留非地面点 ] } ``` --- ### **注意事项** 1. **备份原始数据**:删除操作不可逆,建议先复制副本。 2. **参数调优**:滤波阈值需根据点云密度调整,过度删除可能导致特征丢失。 3. **可视化验证**:删除后需通过旋转、缩放检查是否误删有效点。 --- ### **工具推荐** - **轻量级**:CloudCompare(交互式删除) - **编程库**:Open3D(Python)、PCL(C++) - **专业软件**:Terrasolid(测绘领域)、Global Mapper 通过以上方法,可精准删除点云中的无效数据,为后续建模、分析提供高质量输入。
