【STM32单片机_(HAL库)】5-1-2【独立看门狗IWDG】独立看门狗IWDG喂狗实验

1.硬件

• STM32单片机最小系统

2.软件

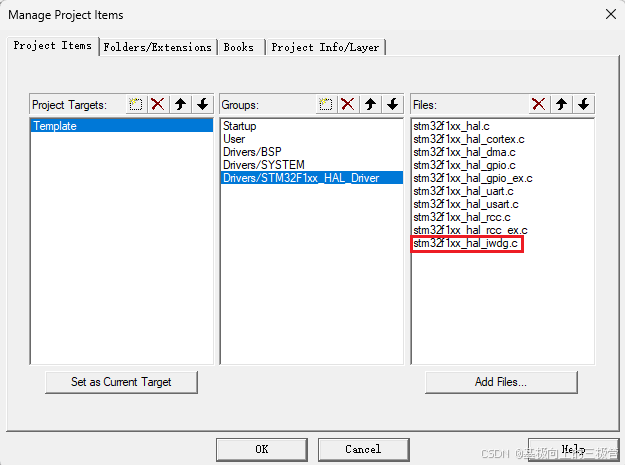

• 独立看门狗IWDG驱动层文件添加(以定时器为例)

• iwdg驱动文件添加
• main.c程序

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "iwdg.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* 初始化LED灯 */
    uart1_init(115200);
    iwdg_init(IWDG_PRESCALER_32, 1250);
    printf("hello world!\r\n");
    printf("狗儿肚子饿了，再不喂它的话就咬人了！\r\n");

    if(__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST) != RESET)
    {
        printf("独立看门狗复位!\r\n");
        __HAL_RCC_CLEAR_RESET_FLAGS();
    }
    else
        printf("外部复位!\r\n");

    while(1)
    {
        delay_ms(1500);
        iwdg_feed();
        printf("狗儿已经喂饱了，不会咬人了！\r\n");
//        led1_on();
//        led2_off();
//        delay_ms(500);
//        led1_off();
//        led2_on();
//        delay_ms(500);
    }
}

• iwdg.c程序

#include "iwdg.h"

IWDG_HandleTypeDef iwdg_handle = {0};
void iwdg_init(uint8_t psc, uint16_t rlr)
{
    iwdg_handle.Instance = IWDG;
    iwdg_handle.Init.Prescaler = psc;
    iwdg_handle.Init.Reload = rlr;
    HAL_IWDG_Init(&iwdg_handle);
}

void iwdg_feed(void)//喂狗函数
{
    HAL_IWDG_Refresh(&iwdg_handle);
}

• iwdg.h程序

#ifndef __IWDG_H__
#define __IWDG_H__

#include "sys.h"

void iwdg_init(uint8_t psc, uint16_t rlr);
void iwdg_feed(void);

#endif

3.实物效果

• 硬件模块接线
  通过USB转TTL模块将STM32单片机与电脑连接，打开串口软件，打开对应串口。

ST-Link下载方式
配置 IWDG 溢出时间为 1 秒左右，并验证未及时喂狗时系统将被复位。

独立看门狗IWDG喂狗实验keil源文件
