博客介绍了位带操作，即把每个比特膨胀为32位的字，通过访问映射地址来访问比特，改写寄存器某一位只需改写其映射地址。还提及sys.h里对GPIO输入输出部分功能实现位带操作，并给出跑马灯实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

把每个比特膨胀（映射）为一个32位的字，当访问这些字的时候就达到了访问比特的目的，比如说BSRR寄存器有32个位，那么可以映射到32个地址上，我们去访问（读-改-写）这32个地址就达到访问32个比特的目的。

即如果要改写某个寄存器的某一位，通过改写这一位映射的地址即可

原理图1

原理图2

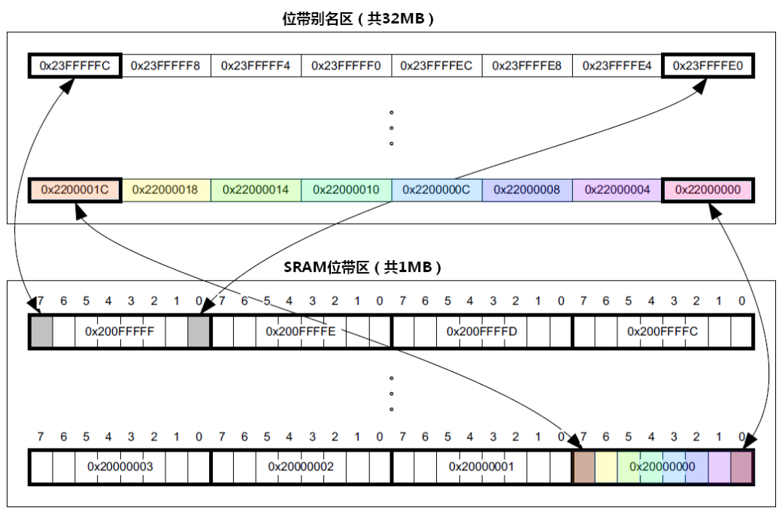

映射对应关系图

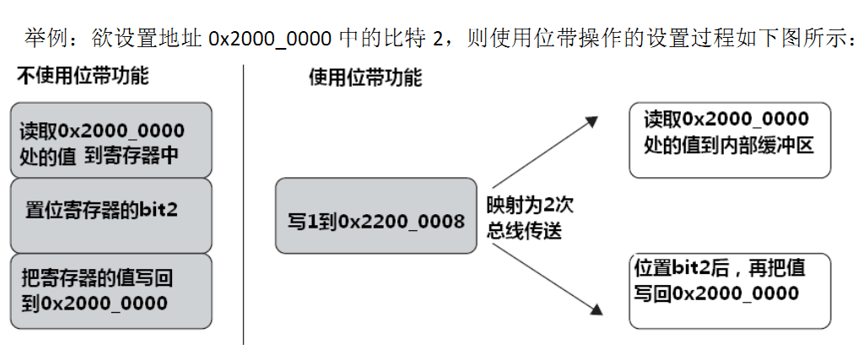

位带操作的优越性

例子

sys.h里面对GPIO输入输出部分功能实现了位带操作：

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
//IO口地址映射
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C
#define GPIOA_IDR_Addr    (GPIOA_BASE+8) //0x40010808
#define GPIOB_IDR_Addr    (GPIOB_BASE+8) //0x40010C08
#define GPIOG_IDR_Addr    (GPIOG_BASE+8) //0x40011E08
//IO口操作,只对单一的IO口!
//确保n的值小于16!
#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出
#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入

#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)  //输出
#define PBin(n)     BIT_ADDR(GPIOB_IDR_Addr,n)  //输入
…
#define PFout(n)   BIT_ADDR(GPIOF_ODR_Addr,n)  //输出
#define PFin(n)    BIT_ADDR(GPIOF_IDR_Addr,n)  //输入

#define PGout(n)   BIT_ADDR(GPIOG_ODR_Addr,n)  //输出
#define PGin(n)    BIT_ADDR(GPIOG_IDR_Addr,n)  //输入

输出：（操作ODR寄存器）
BIT_ADDR可以理解为是一个映射关系，用过写PAout(n)=1，即往它映射的地址写1

输入：（操作IDR寄存器）
同上

跑马灯实例

 int main(void)
 {
    delay_init();            //延时函数初始化
    LED_Init();         //初始化与LED连接的硬件接口
    while(1)
    {
        PAout(8)=1; //LED0输出低
        PDout(2)=0;//LED1输出高
        delay_ms(500);
        PAout(8)=0;//LED0输出高
        PDout(2)=1;//LED1输出低
        delay_ms(500);
    }
 }
