再造STM32---第十一部分：GPIO—位带操作

本文链接：https://blog.youkuaiyun.com/qq_38351824/article/details/89791771

本文介绍了STM32的位带操作，包括位带简介、外设位带区和SRAM位带区的详细解析，以及位带区和位带别名区的地址转换方法。特别讨论了GPIO的位带操作，展示了GPIO寄存器映射和位操作的实践应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本章参考资料：《STM32F4xx 中文参考手册》存储器和总线构架章节、 GPIO 章节，《Cortex®-M4 内核编程手册》 2.2.5 Bit-banding。学习本章时，配套这些参考资料学习效果会更佳。

11.1 位带简介：

位操作就是可以单独的对一个比特位读和写，这个在 51 单片机中非常常见。 51 单片机中通过关键字 sbit 来实现位定义， F429 中没有这样的关键字，而是通过访问位带别名区来实现。

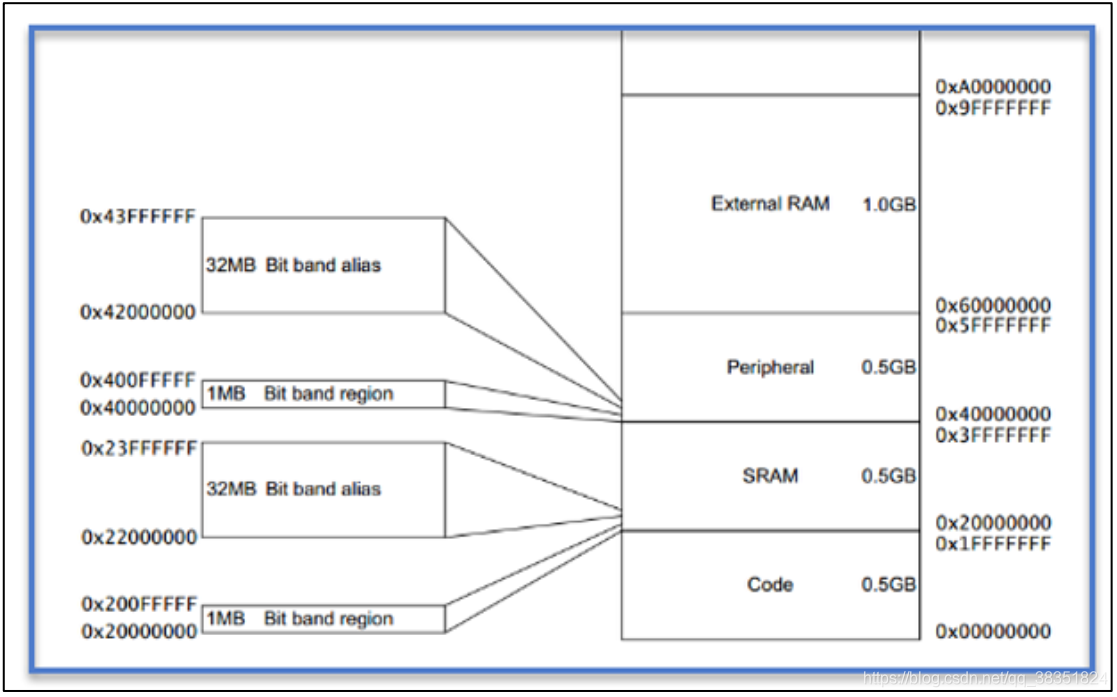

在 F429 中，有两个地方实现了位带，一个是 SRAM 区的最低 1MB 空间，另一个是外设区最低 1MB 空间。这两个 1MB 的空间除了可以像正常的 RAM 一样操作外，他们还有自己的位带别名区，位带别名区把这 1MB 的空间的每一个位膨胀成一个 32 位的字，当访问位带别名区的这些字时，就可以达到访问位带区某个比特位的目的。

11.1.1 外设位带区：

外设位带区的地址为： 0X40000000~0X400F0000，大小为 1MB，这 1MB 的大小包含了 APB1/2 和 AHB1 上所以外设的寄存器， AHB2/3 总线上的寄存器没有包括。 AHB2 总线上的外设地址范围为： 0X50000000~0X50060BFF， AHB3 总线上的外设地址范围为：0XA0000000~0XA0000FFF。外设位带区经过膨胀后的位带别名区地址为：0X42000000~0X43FFFFFF，这部分地址空间为保留地址，没有跟任何的外设地址重合。

11.1.2 SRAM 位带区：
