TMS320C6678开发例程使用手册(3)

烧写多核多镜像文件

这里的GEL文件使用DSP_C6678_MultiCoreBoot.gel文件在光盘资料Images文件夹下。请提前安装好python 2.x以上版本，安装程序在文件夹"Demo\HostApp"下。

以下步骤实现将多核多镜像文件烧写到NAND FLASH，具体烧写步骤如下（部分类似烧写步骤参考上述小节，此处描述关键步骤，如需要烧写进NOR FLASH里面，可直接使用此GEL文件，用NorFlashWriter.out程序烧写即可）。

生成单个可烧写文件

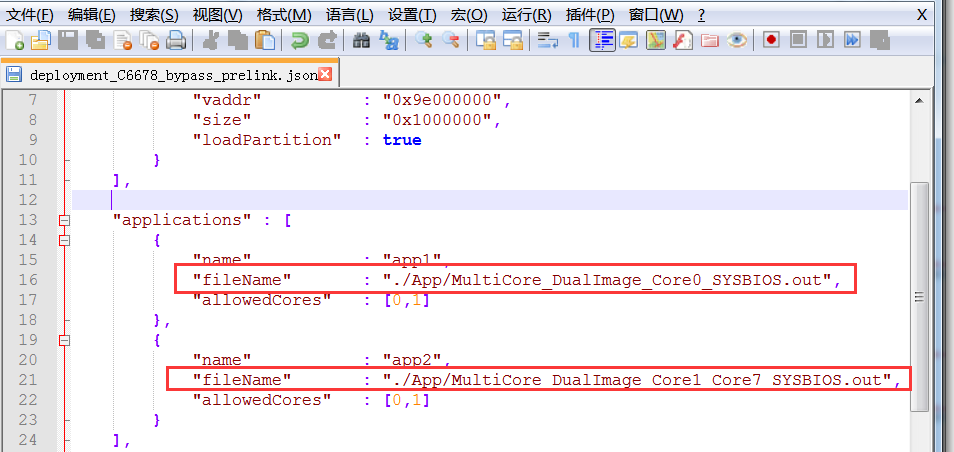

在"Demo\HostApp\MultiCoreBoot\Image Create\Config"文件夹下用写字板打开deployment_C6678_bypass_prelink.json文件，修改对应多核镜像文件路径（存放在App目录下），然后保存关闭，如图所示:

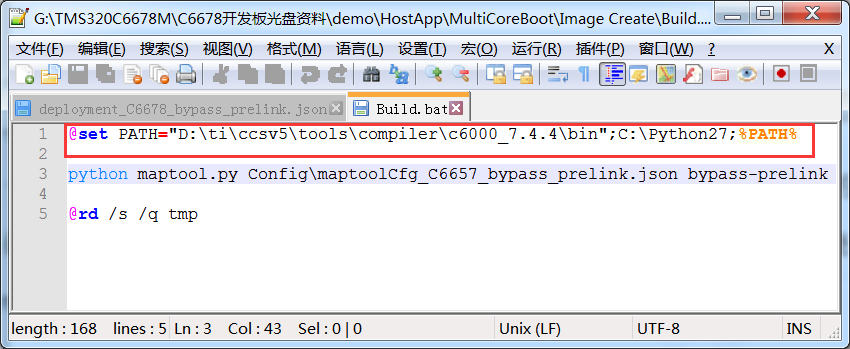

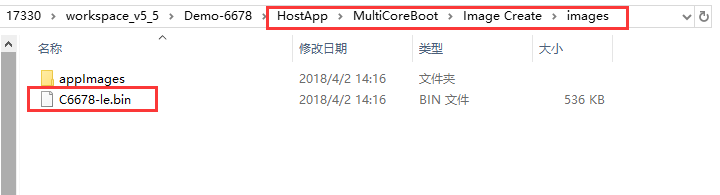

返回上一级目录，以编辑方式打开Build.bat文件，修改C6000编译工具的路径和python的安装路径，保存关闭。再双击Build.bat文件，即可生成单个可烧写文件C6678-le.bin，保存在同级新生成的images文件夹下。

选用GEL文件

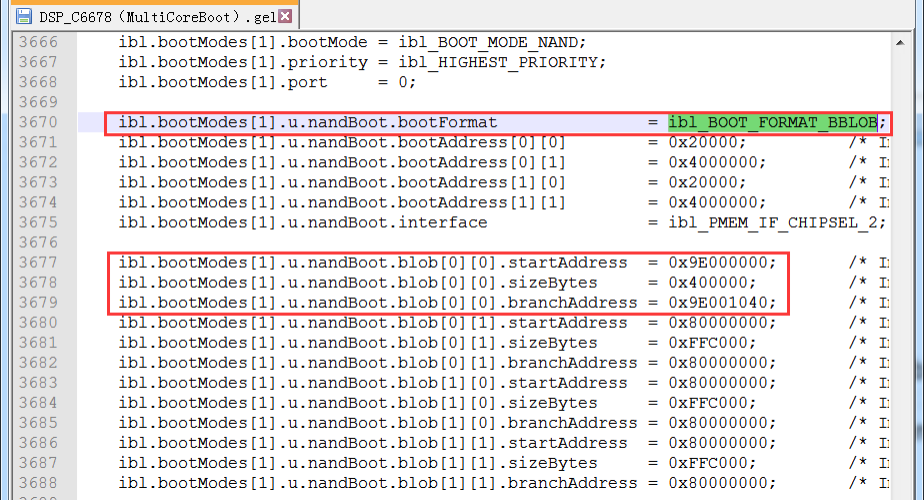

多核心IBL MAD启动镜像生成及使用已配置好.gel文件，在"Demo\HostApp\MultiCoreBoot\IBL Config"目录下的DSP_C6678_MultiCoreBoot.gel文件。

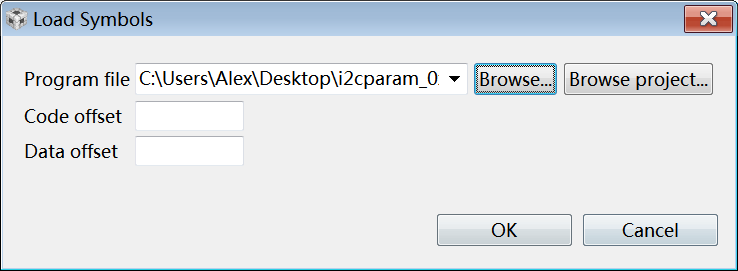

连接开发板CPU，加载i2cparam_0x50_tl6678_little_0x500.out文件，文件在文件夹"Demo\HostApp\MultiCoreBoot\IBL Config"下。

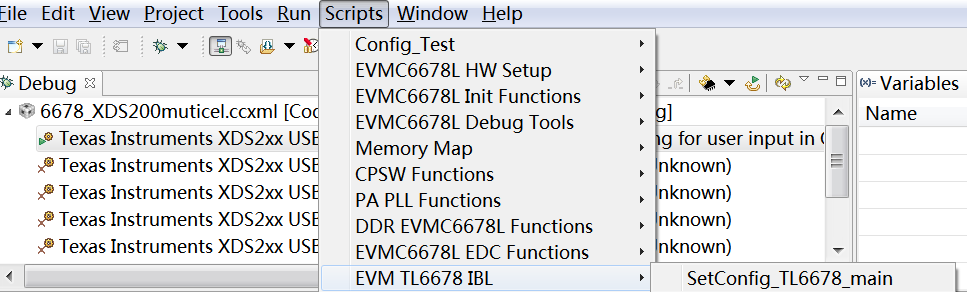

加载后务必点击运行按钮，然后点解"Scripts->EVM TL6678 IBL->SetConfig_TL6678_main"（注：此处必须先运行i2cparam_0x50_tl6678_little_0x500.out文件，再在脚本下对IBL进行配置，否则会出现报错）。

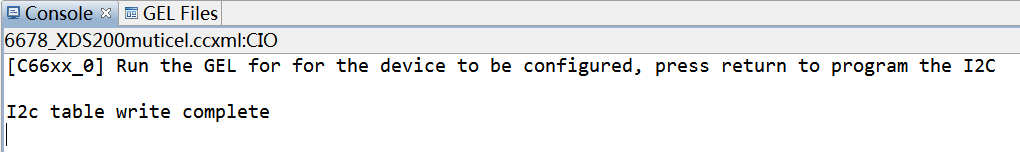

在Console窗口下，按入回车键。修改成功，该配置已成功保存到I2PROM里面。

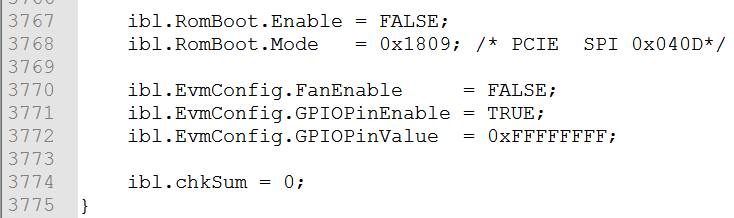

通过IBL配置从而支持全部的Rom启动模式，光盘里参考文档中有《DSP C6678启动模式汇总》。当ibl.RomBoot.Enable=TRUE；IBL会根据ibl.RomBoot.Mode设置的值修改启动配置寄存器然后跳转到Rom Bootloader执行剩余启动流程（注意，此时不会再执行IBL启动，所以需要IBL启动的话该配置项目应当设置为FALSE）。如图中设置ibl.RomBoot.Mode=0x00001809（仅低16位有效）：

加载多核镜像文件

按步骤加载烧写工具程序，修改C6678-le.bin程序文件名为app.bin。然后加载多核镜像文件，详细步骤如下。

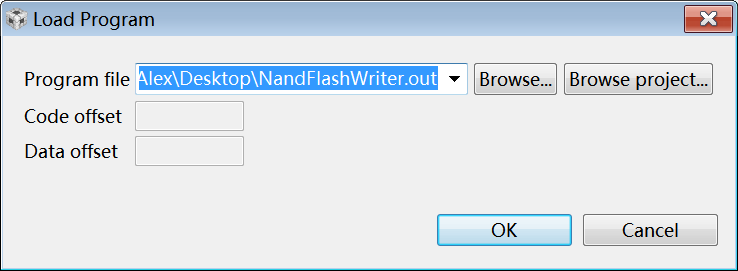

加载烧写工具程序文件NandFlashWriter.out，如下图所示：

加载程序镜像文件

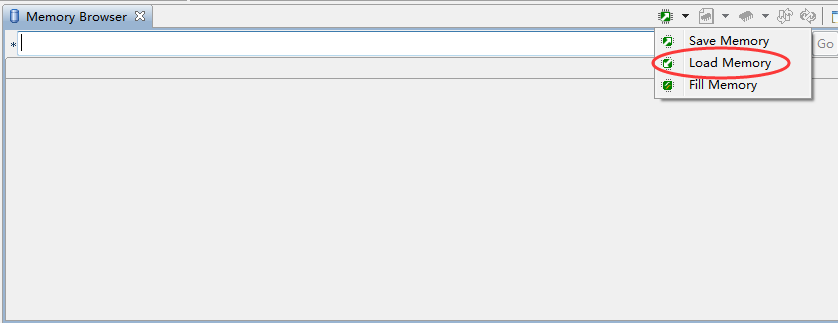

点击CCS菜单栏"View->Memory Browser"，在弹出的界面中点击"Save Memory"按钮，然后在下拉框中选择"Load Memory"，如下图所示：

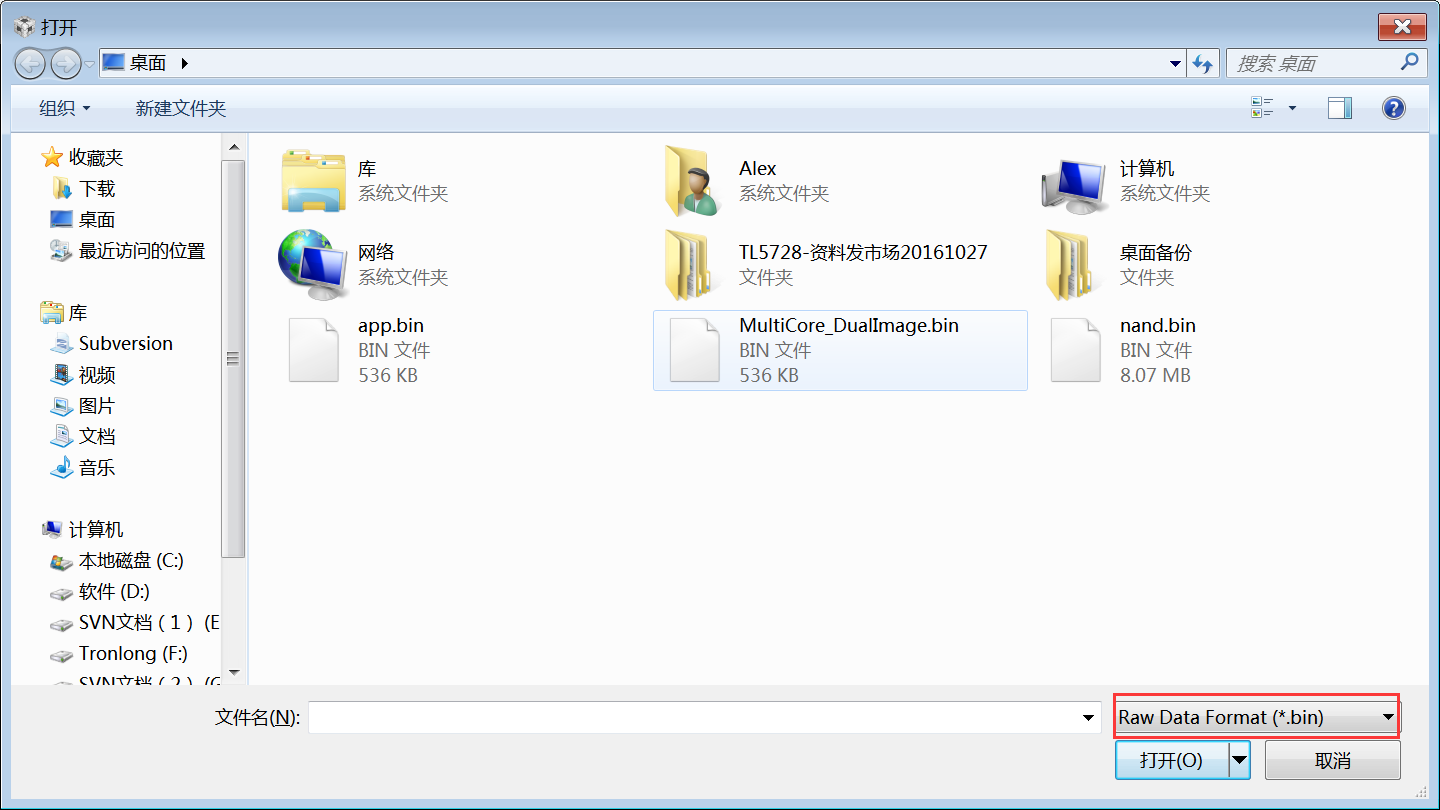

选择程序文件，文件类型选择"Raw Data Format(.bin)"，如下图所示：

点击Next，在弹出的界面中输入起始地址：0x80000000，数据类型输入：32bits，然后点击Finish等待加载完成，如下图所示：

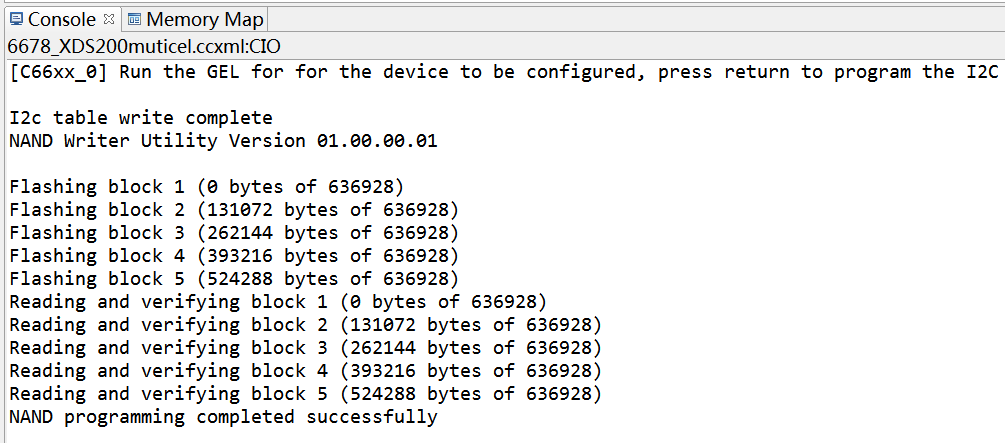

点击运行按钮，开始烧写程序，烧写成功后Console提示信息类似下图：

拔掉仿真器，开发板打到对应的启动档位，程序即会正常运行。

注：如果烧写进去程序后，程序没有运行起来，可通过以下方式验证启动镜像是否正确生成，步骤如下。

点击CCS菜单栏"View->Memory Browser"，在弹出的界面中点击"Save Memory"按钮，然后在下拉框中选择"Load Memory"，如下图所示：

选择程序文件，文件类型选择"Raw Data Format(.bin)"，如下图所示：

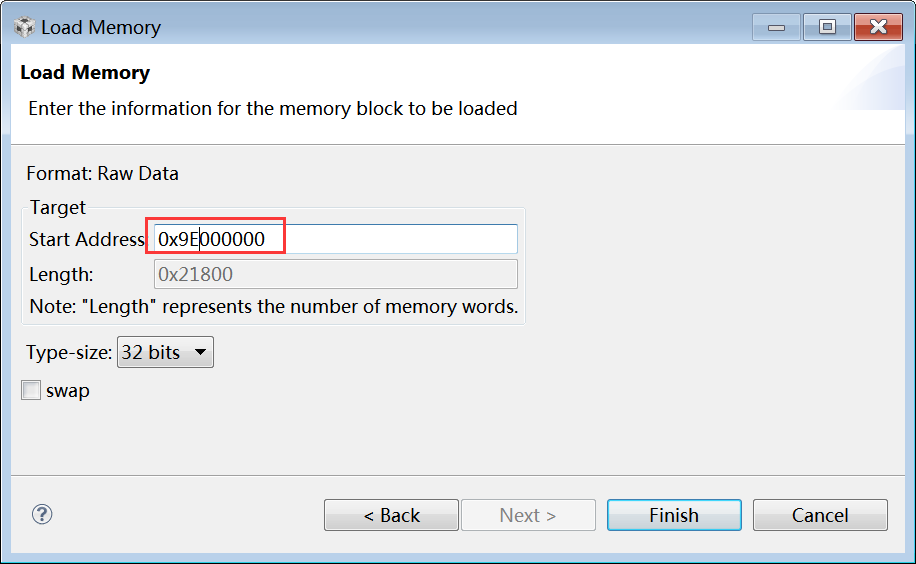

点击Next，在弹出的界面中输入起始地址：0x9e000000，数据类型输入：32bits，然后点击Finish等待加载完成，如下图所示：

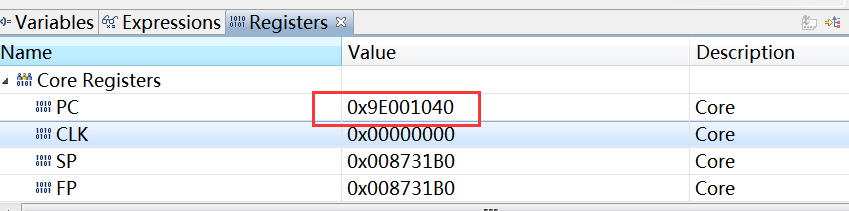

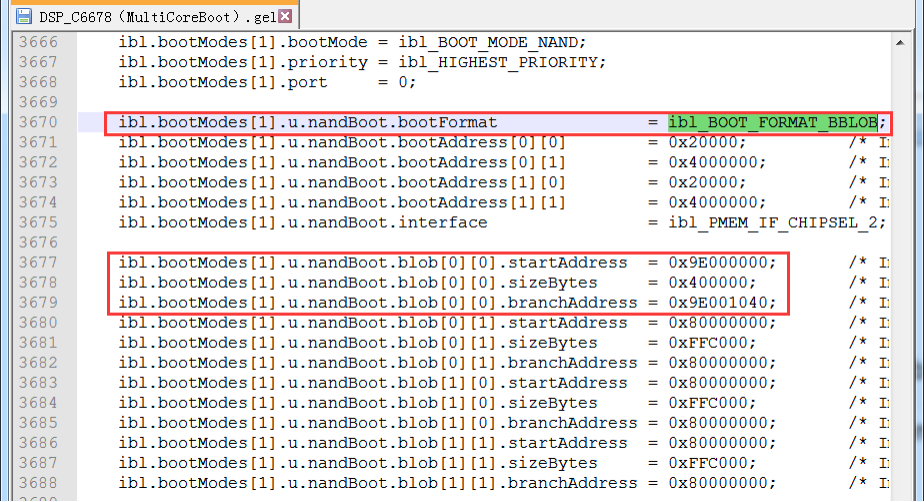

修改DSP的地址CPU PC指针地址为0x9E001040：

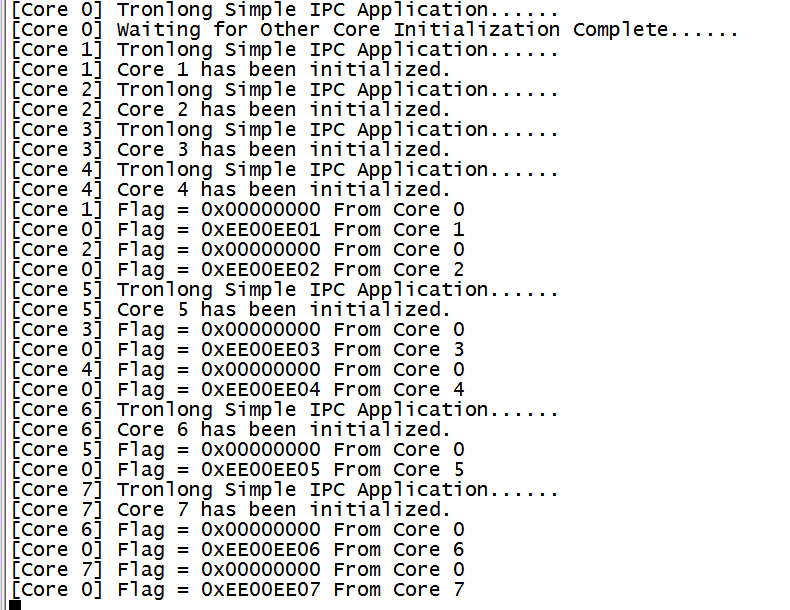

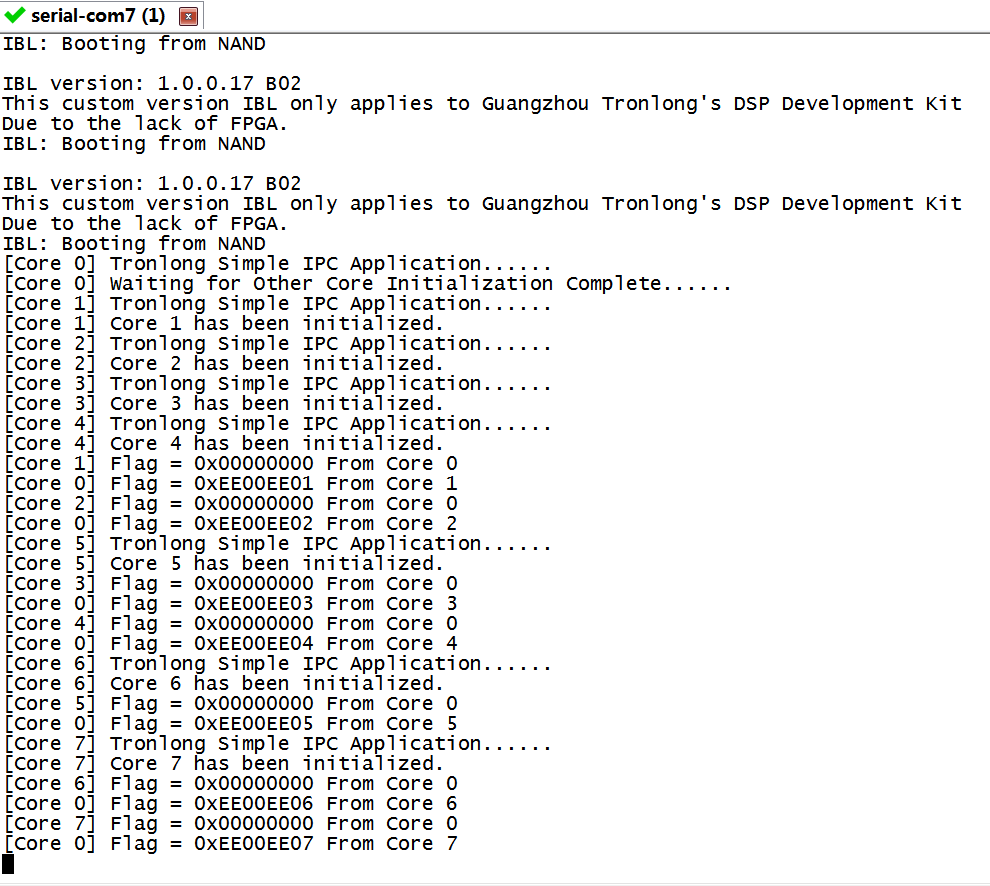

点击运行按钮，串口打印信息，和运行.out文件一样，证明程序生成无误，请查检其他操作是否规范：
