本篇内容介绍了TMS320C6678 DSP上的FIR有限长单位冲激响应滤波器测试过程，包括加载.out文件、设置CCS图形参数来观察原始和滤波后的时域及频域信号。同时，通过Matlab的Filter Design & Analysis Tool设计了低通FIR滤波器，生成单精度浮点系数头文件供FIR函数使用。

3.算法Demo例程演示

所有工程均位于光盘"Demo\Algorithm\Application"文件夹内，本章节例程仅演示算法功能，算法与平台和系统无关，如需使用SYS/BIOS请自行移植。使用CCS工程导入和编译步骤导入例程。

备注：本节提供的例程测试结果仅供参考。

3.1FIR——有限长单位冲激响应滤波器

此程序的作用是进行FIR有限长单位冲激响应滤波器测试。

按照工程导入步骤加载FIR.out文件，然后点击程序运行按钮，程序会在断点处停下来。

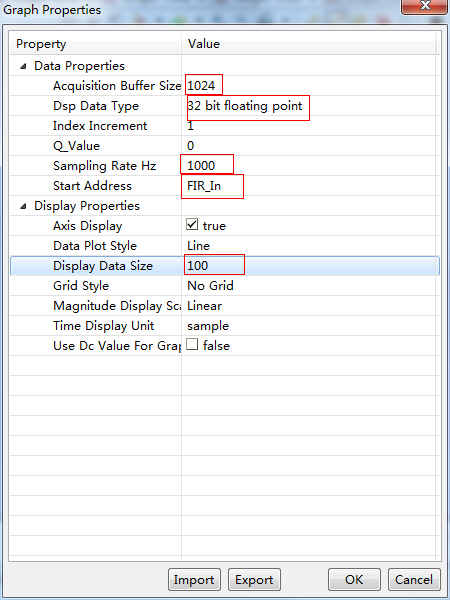

点击CCS菜单"Tools->Graph->SingleTime"，在弹出的界面中按下图数值设置参数。

点击OK，即可查看原始时域信号+噪声波形，如下图所示：

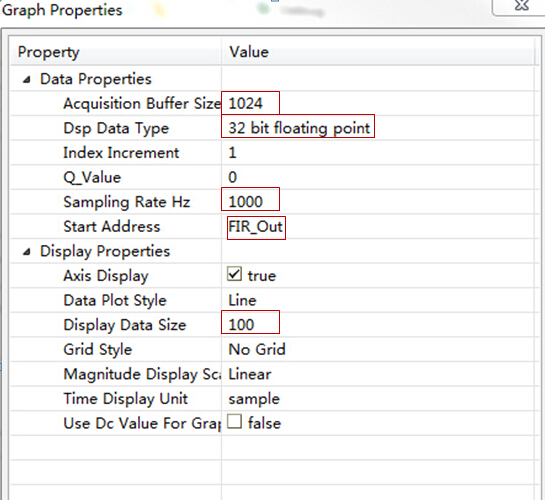

点击CCS菜单"Tools->Graph->SingleTime"，在弹出的界面中按下图数值设置参数。

点击OK，即可查看滤波后时域信号波形，如下图所示：
