Cadence 操作技巧总结3：拼板技巧总结

　　在电路板加工生产中经常会遇到需要拼板的情况，比如电路板形状不规整，需要拼板加工，或者单个电路板元件太少，贴片时单个开钢网做贴片过于浪费时间。

　　这里介绍一些allegro中PCB拼板的方法。

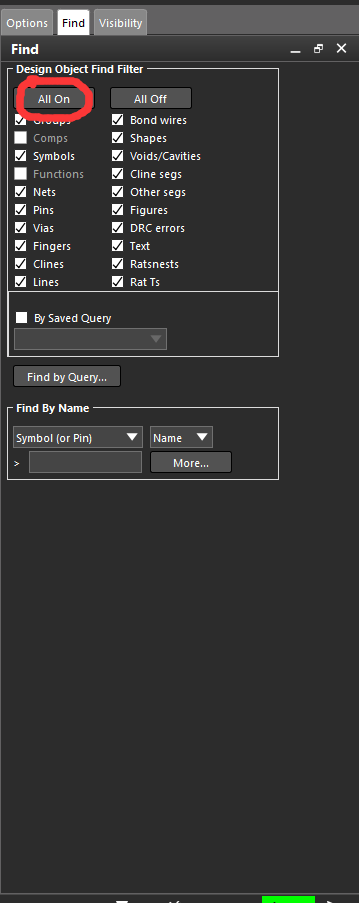

第一步，进入点击下图图标通常编辑状态，然后find中选择all on

2、打开 Tools-->create module

选中PCB，单击左键,出现对话框,命名为拼板保存， 这里单击左键如果用坐标输入更精确的定位，通常定义（ x 0 0 ）原点位置。

 第二步:导入module

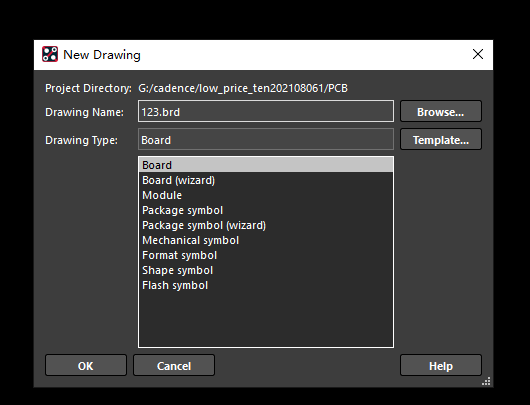

1，新建brd文件

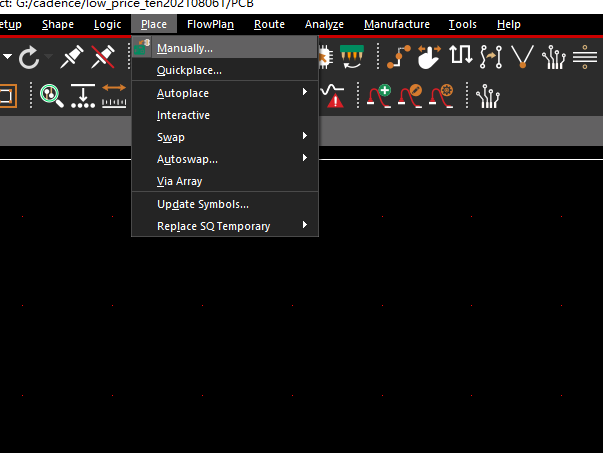

 2、打开Place-->Manually

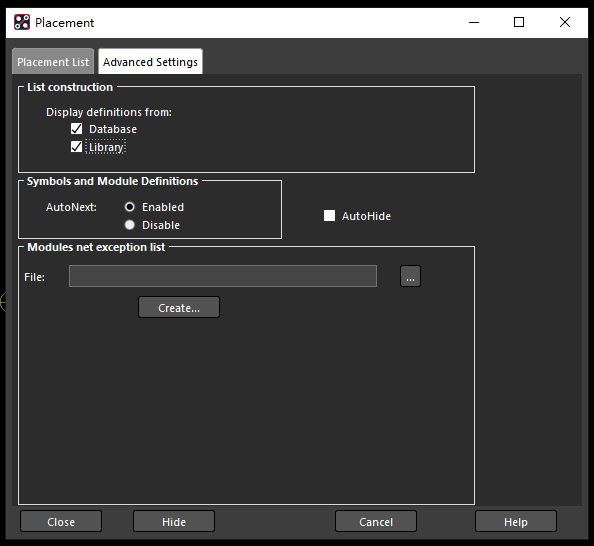

3、设置display definitions from,  勾选上library;

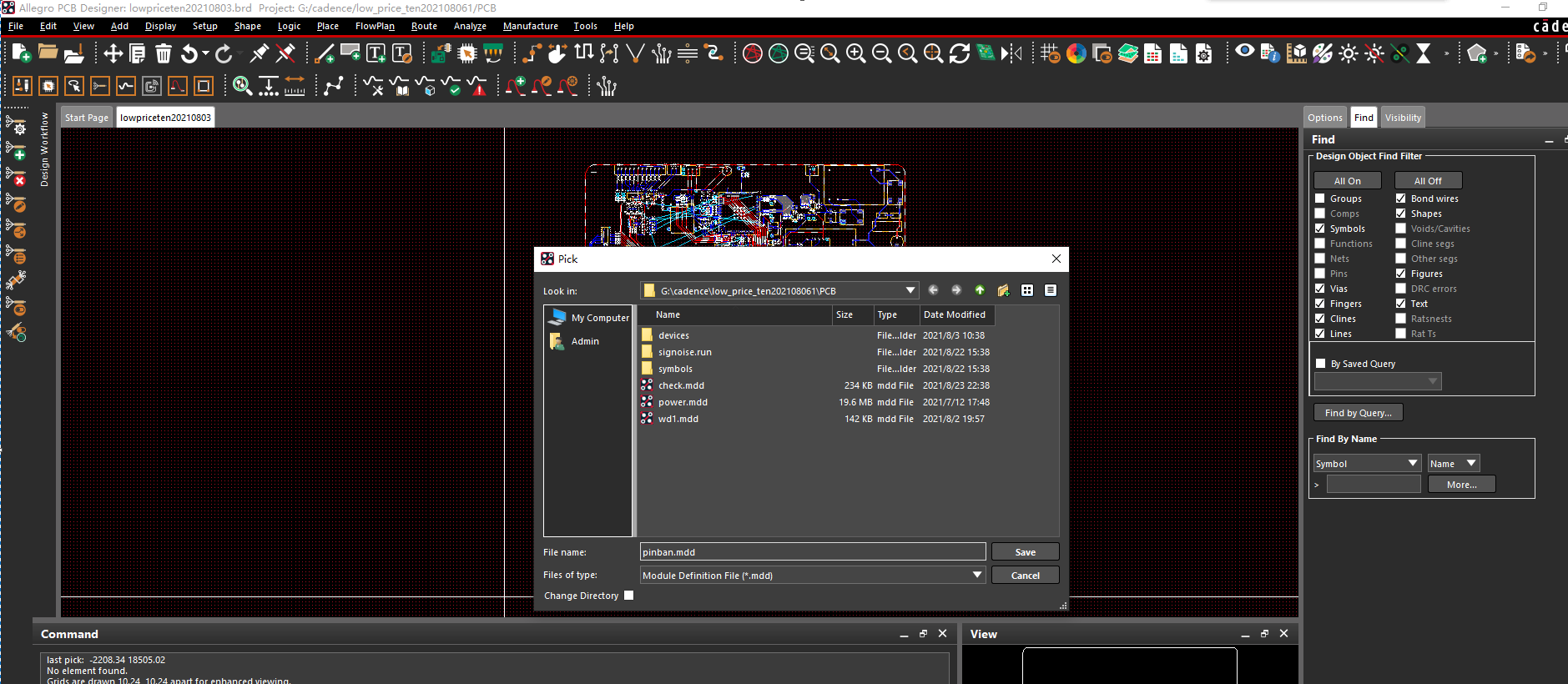

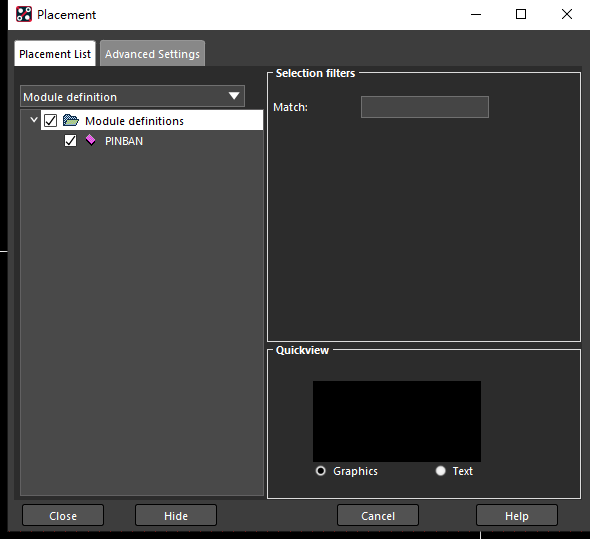

     选择module definitions,找到刚才保存的.mdd文件,放入PCB内,点击OK



 点上√后，移动鼠标，Module会挂在鼠标上，放置后会提示明明，这里命名为pinban_1

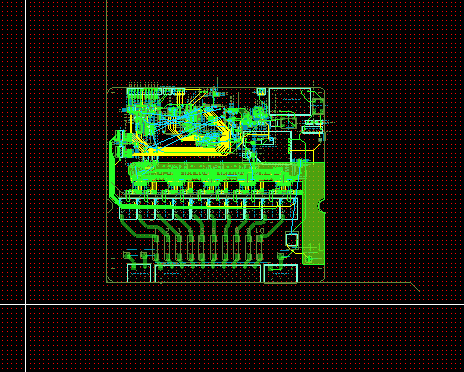

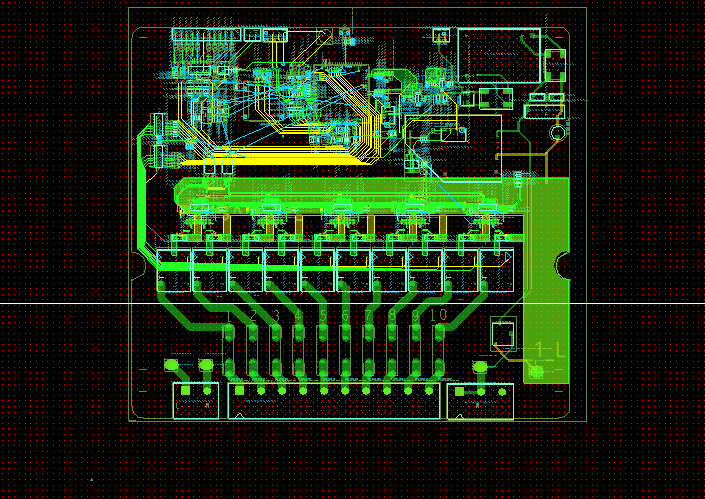

放置完成后如下图：

可以看出PCB左下角并不是坐标原点，为了方便后续处理，调整坐标原点为PCB左下角

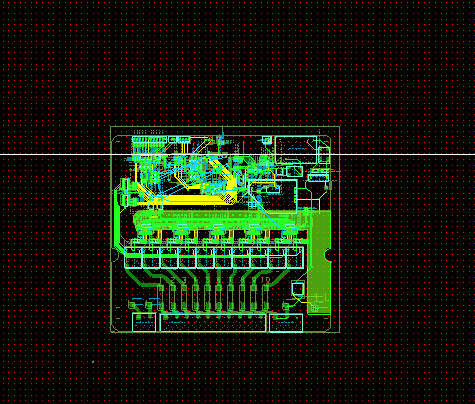

对齐完成

 重复上述步骤就可以导入多个电路板，但是导入新的电路板之后原来的板框会消耗，所以先将原来的板框转成其他层，如顶层丝印层，然后再导入新的电路板。

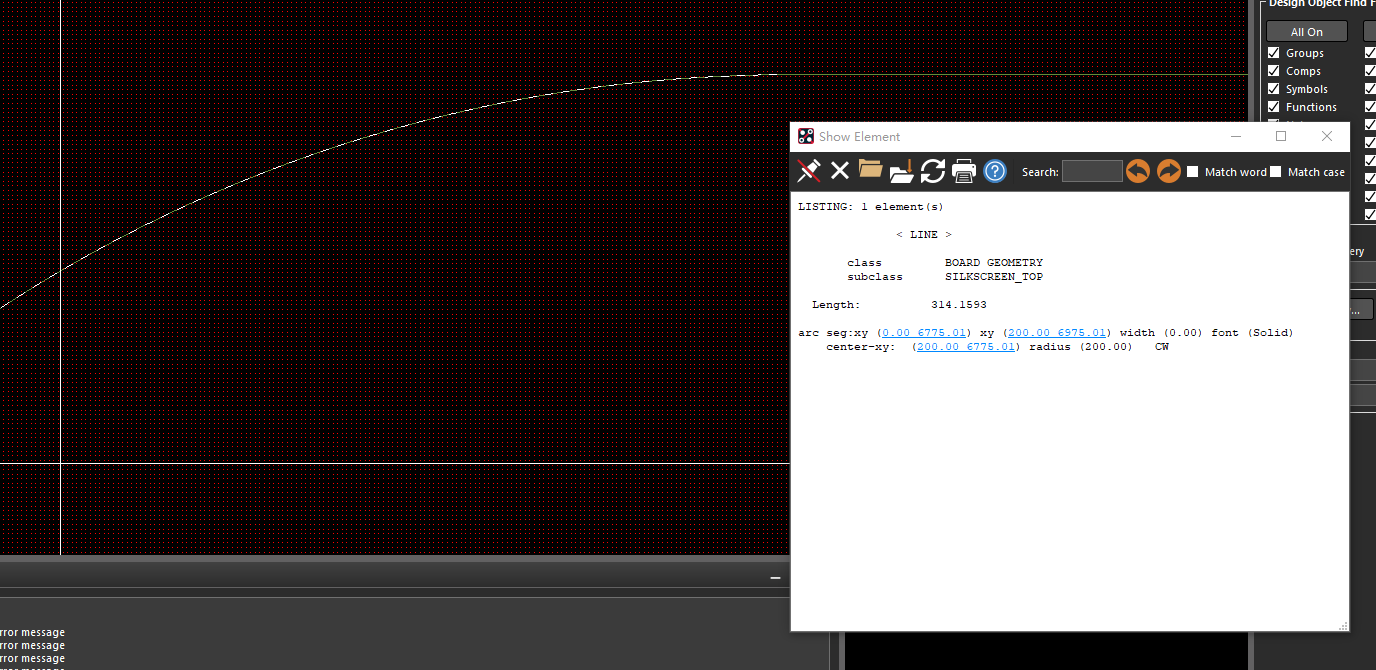

转换之后：

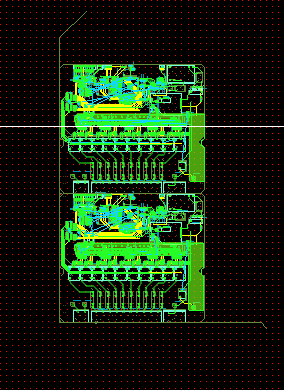

拼板完成如下图：

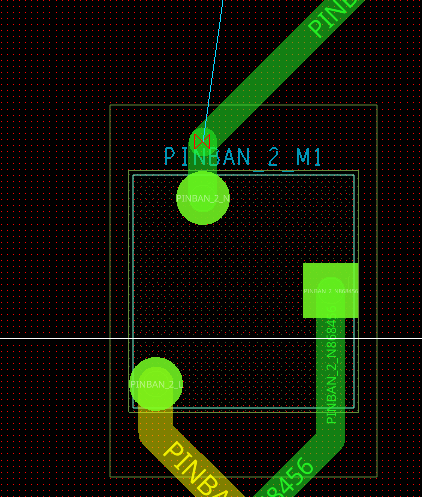

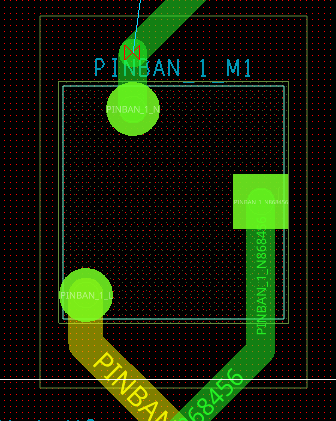

不用担心位号问题，软件会自动帮你处理位号，重新生成坐标文件即可。

后续步骤就是调整板框到包裹所有拼板的电路板，增加V-CUT跟工艺边即可。
