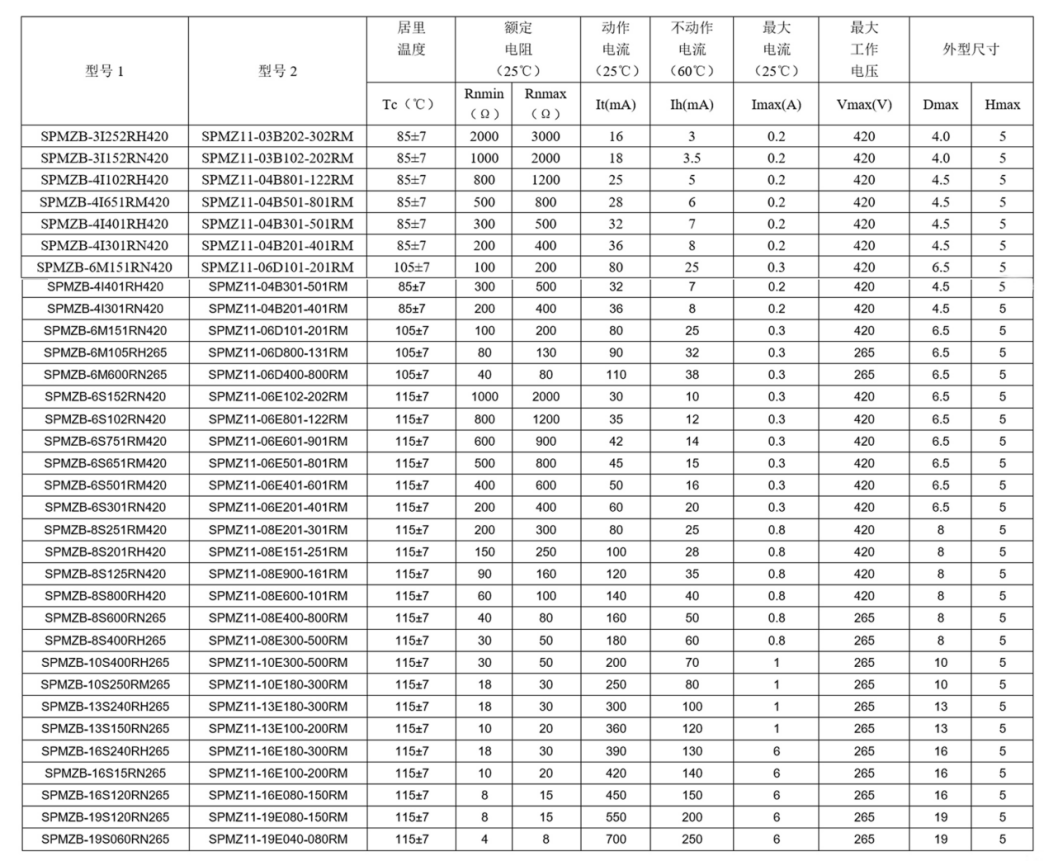

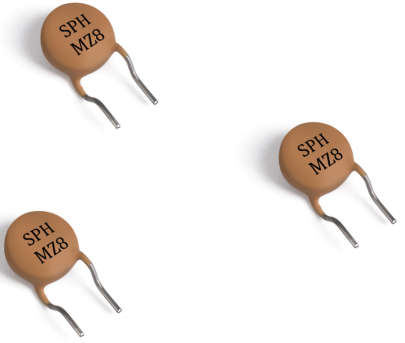

SPMZB / SPMZ11系列PTC热敏电阻是一种自动保护、自动恢复使用、无触点、无噪音、无火花的“万次保险丝”，或称“自恢复保险丝”，是继“温度保险丝”和“温度开关”之后推出的第三代保护器件。

1 应用领域

智能电度表、万用表、充电器、小型变压器、数字万用表、微电机、小型电子仪器等

2 产品优点

型号齐全，各种体积大小、电流大小产品，适用范围广，满足不同产品的需求；性能稳定，可靠性好，一致性好

3 应用原理

应用原理如下图所示：把PTCR串联在变压器初级电路中，当电路处于正常工作状态时，通过PTCR的电流不超过额定电流即不超过PTCR的最大不动作电流，PTCR处于常态，阻值较小，不会影响被保护电路的正常工作。当电路出现故障，电流大大超过额定电流，PTCR骤然发热，呈高阻态，使电路处于相对“断开”状态，达到保护目的。当故障排除后，PTCR自动恢复正常工作。
