IC卡防攻击的PTC热敏电阻模块的深度解析

   在金融支付、身份认证等高安全领域，IC卡读卡器是信息交互的关键门户，也自然成为恶意攻击的首要目标。攻击者可能使用高压静电、异常电压注入、物理短路等手段，试图窃取数据、破坏芯片或绕过安全机制。面对这些威胁，一种集成化的PTC（正温度系数）热敏电阻模块被设计出来，如同一位忠诚的“隐形卫士”，为每一路关键信号提供精准的物理隔离保护，构筑起硬件层面的第一道坚固防线。

一、核心设计：模块化的多通道精准隔离电路

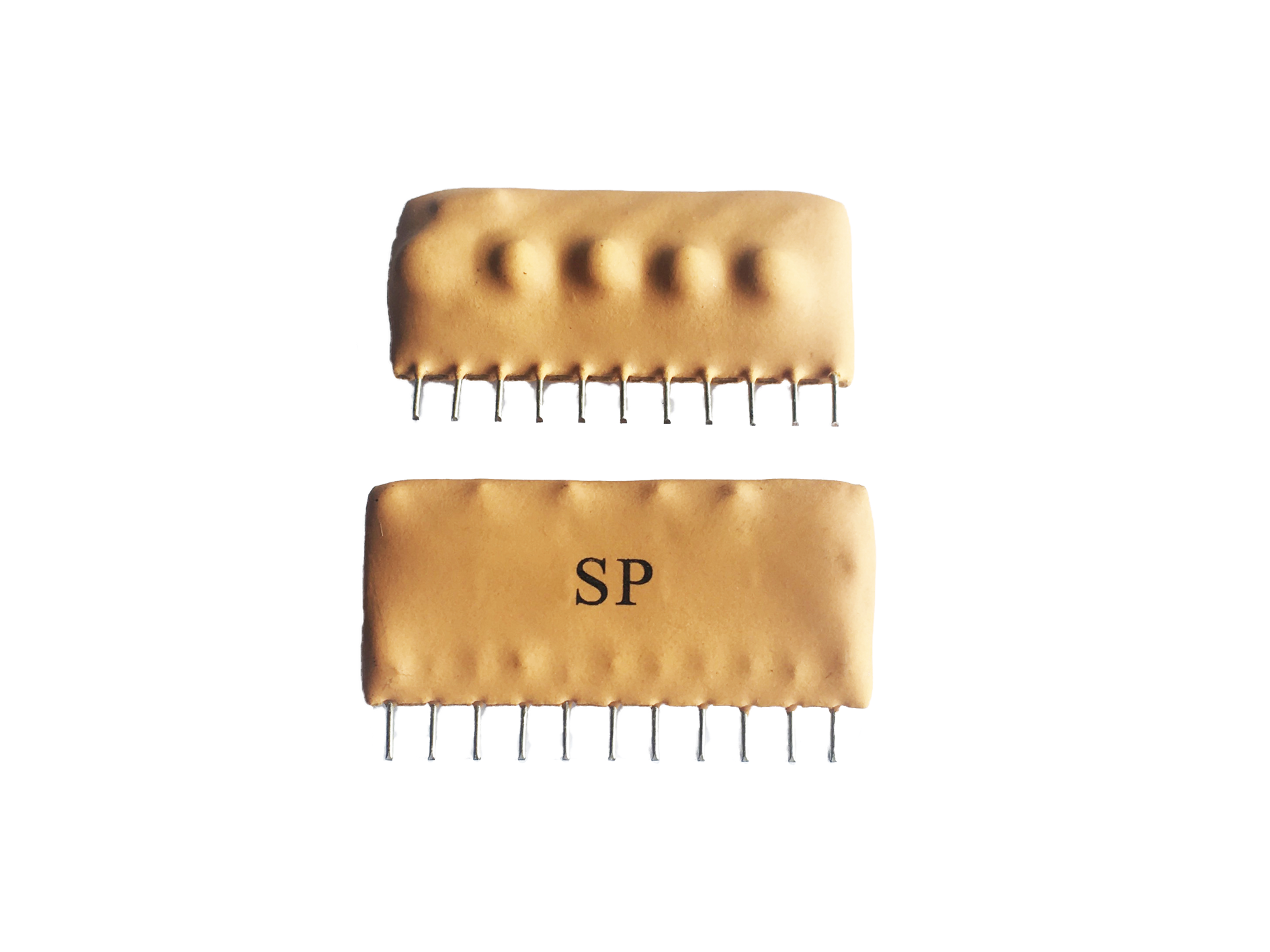

IC卡防攻击PTC模块的核心设计思想是 “模块化集成”与 “独立通道保护”。它将多个性能高度一致的PTC单元，根据IC卡通信协议（如ISO 7816标准）的需求，集成封装于一个紧凑的模块内。通常，一个用于标准智能卡（CPU卡）的模块会包含4至6个独立的PTC通道，分别串联在VCC（电源）、GND（地）、CLK（时钟）、I/O（数据）、RST（复位）等关键信号路径上。

这种设计的精妙之处在于其实现了 “单点故障隔离”。其工作原理并非整体关断，而是精确狙击：当任意一条线路（例如数据I/O引脚）遭受攻击时，巨大的异常电流会瞬间流过对应的那个PTC单元。该PTC单元因自身发热，其电阻值会在毫秒级时间内跃升4至5个数量级（例如从几十欧姆变为上百千欧姆），从而从物理上将该条受攻击的线路变为近乎“开路”的高阻状态，强行切断攻击能量的传播路径。

与此同时，其他未受攻击通道上的PTC单元由于电流正常，依然保持低阻导通状态。这意味着，核心的主控芯片不仅得到了保护，而且读卡器的部分功能可能仍能维持，实现了安全性与可用性的最佳平衡。
二、防御机制：针对性的攻击对抗策略

  该模块能有效抵御多种常见的物理与电气攻击手段，其防御机制直接而高效：

对抗静电放电（ESD）：当攻击者使用静电枪对卡座触点放电时，高压脉冲会触发相应线路上的PTC动作，将其巨大的能量阻隔在外，防止后级精密芯片被击穿。

挫败电压/电流注入攻击：攻击者试图通过向数据或时钟引脚注入异常电压或电流来干扰操作或窃取信息时，PTC会迅速响应并限制电流，使注入的信号无法有效到达芯片端，攻击失效。

防止引脚短路探测：在“短路攻击”中，攻击者用探针故意短路相邻引脚以分析芯片反应。此举产生的瞬间大电流会立即触发PTC进入高阻保护状态，如同自动熔断的“智能保险丝”，保护芯片端口免于过流烧毁。

缓解温度扰动攻击：PTC材料本身对温度敏感，其电阻特性会随环境温度变化。这一特性在一定程度上也能增加攻击者通过局部加热或冷却（一种旁路攻击手段）来操纵芯片行为的难度。

三、关键参数解读：工程设计的考量与权衡

文档中提供的“模块说明”并非简单的规格列表，其每一项参数都蕴含着深刻的安全工程设计逻辑：

IC卡防攻击关键参数解读
参数	典型值/范围	背后的安全工程逻辑
常温电阻	30Ω - 600Ω	需在“低损耗”与“有效动作”间权衡。电阻过低影响保护灵敏度，过高则会在正常工作时产生不必要的压降和发热，干扰通信。
最大工作电压/钳位电压	如5.6V±5%	关键安全参数。必须高于卡片的正常操作电压（通常5V或3V），但又必须远低于主控芯片引脚的安全耐压值。在过压时，PTC能协同后端电路将电压“钳制”在此安全范围内。
动作时间	毫秒(ms)级	虽然比TVS等纳秒级器件慢，但足以应对大多数非瞬态的持续性攻击（如电压注入、短路）。其速度是权衡了电路正常工作的稳定性与保护有效性后的结果。
模块尺寸与引脚间距	35.5x16.5x7.5mm, 间距3.0mm	必须与标准IC卡座和读卡器内部PCB的布局空间完美匹配，确保能够集成到紧凑的商用设备中。
自恢复特性	故障排除后自动恢复	这是PTC相较于一次性保险丝的革命性优势。在抵御了短暂的攻击或意外干扰后，模块能自动恢复，无需人工干预，极大提升了设备的可用性和维护性。

四、应用与选型：高安全场景的标配

目前，这类专用的IC卡防攻击PTC模块已成为高安全要求设备的标配或强烈推荐设计，广泛应用于：

金融支付终端：银行POS机、自助ATM机、刷卡设备。

身份认证设备：电子护照阅读器、身份证核验终端、高安全门禁考勤机。

特种通信设备：对SIM卡座或智能卡槽有高可靠性要求的设备。

在选型时，开发者需注意，此类专用模块与市面上常见的、用于USB端口或普通电源保护的通用PTC（如LTH系列）有显著区别。专用模块在通道数、引脚定义、钳位电压精度、响应一致性及安全认证方面有更为严苛的要求。因此，通常需要向专业的电路保护器件供应商或安全模块厂商进行咨询和定制选型，以确保其防护效能满足金融级或国家相关安全标准的要求。

总结：从被动防护到主动隔离的安全哲学

IC卡防攻击PTC模块代表了一种硬件安全设计的先进思路：它将传统的、被动的过流保护概念，提升到了主动的、智能化的物理信号隔离层面。通过模块化、通道化的设计，它实现了对复杂攻击的精准防御，在保护核心芯片绝对安全的同时，也通过自恢复特性保障了设备的持续服务能力。在数字安全防线日益前移至物理世界的今天，此类器件无疑是捍卫关键数据入口不可或缺的“隐形卫士”。
