复合型PTC热敏电阻：以协同创新实现电路保护的低成本高效能革命

 在电子电路保护领域，设计师们长期面临一个核心矛盾：如何在有限的成本与空间内，提供可靠、全面且免维护的过压过流保护？传统的分立保护方案往往顾此失彼，直到复合型PTC热敏电阻的出现，通过巧妙的“协同保护”设计哲学，为这一难题提供了极具性价比的优雅解决方案。

  一、传统保护方案的困境与成本悖论

在深入复合型PTC之前，有必要回顾传统方案的局限。以最常见的小功率开关电源或工业通讯端口保护为例，其经典配置通常包括：

压敏电阻：用于钳位瞬态过电压（如浪涌）。但为防止其在持续过压下过热爆裂，工程师被迫选用更高压敏电压、更大尺寸的型号，导致钳位电压升高，保护效果打折，且大尺寸元件成本不菲。

NTC热敏电阻：用于抑制开机浪涌电流。一旦进入正常工作状态，其阻值变得极小，对后续出现的过电压完全无能为力，且在频繁开关机场景下性能衰退。

一次性保险丝：提供最终的过流安全切断。但任何导致其熔断的故障（即使是瞬态浪涌）都意味着必须人工干预更换，增加了运维成本和系统宕机时间。

这套组合不仅占用宝贵的PCB空间，更重要的是，它在可靠性、自恢复性和系统级成本上存在固有缺陷。保护器件之间缺乏协同，仅仅是被动响应，是一种“堆砌式”设计。
二、复合型PTC：协同保护的工作原理

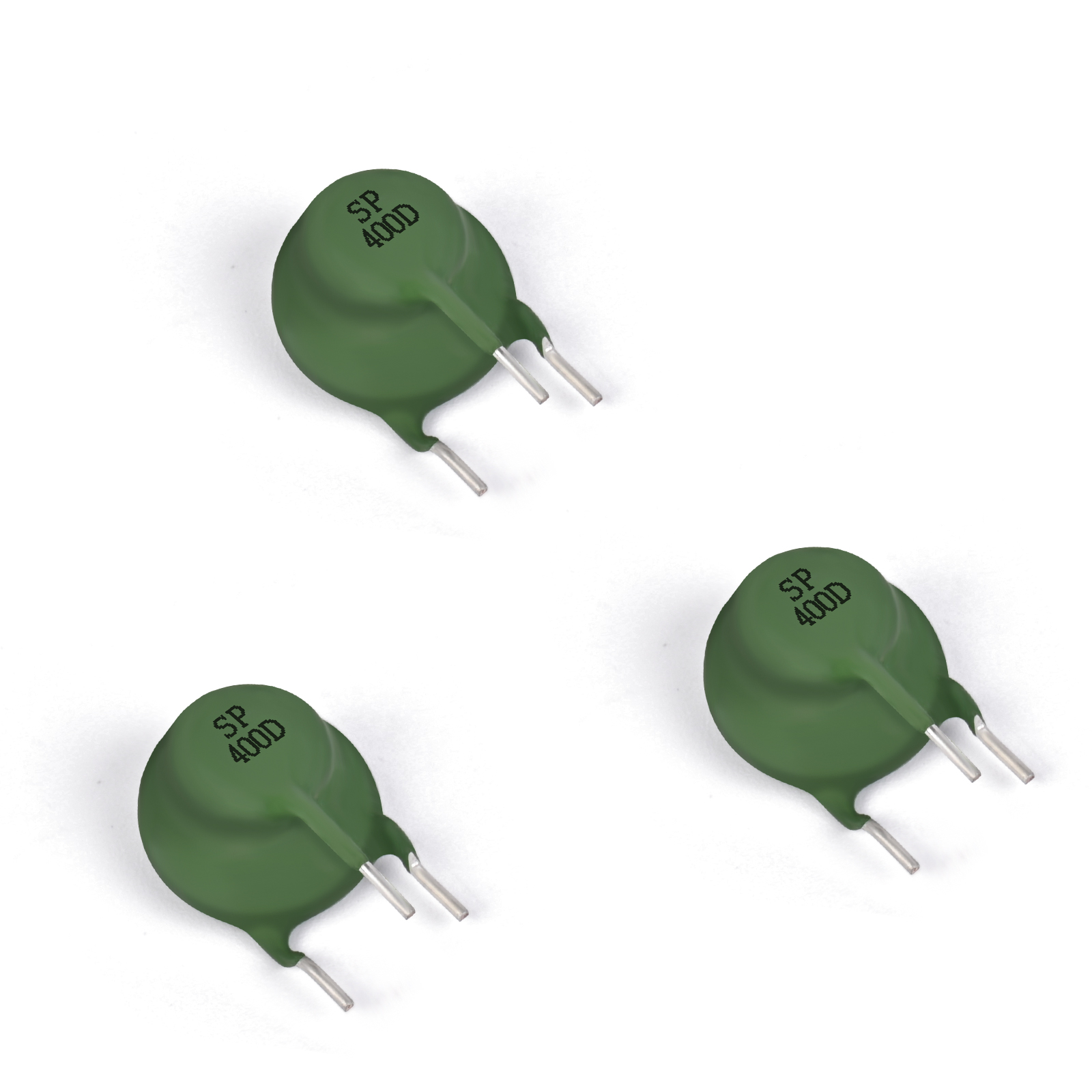

复合型PTC热敏电阻的创新之处，在于将 PTC（正温度系数热敏电阻）与压敏电阻（MOV）通过热耦合技术集成封装 于一体。这不是简单的物理叠加，而是实现了“1+1>2”的智能协同。
双向触发，响应更快：PTC不仅受自身过流发热触发，更直接受益于压敏电阻动作时产生的热传导。这种设计使其响应受环境温度影响变小，动作更迅速、更确定。

主动限流，保护伙伴：PTC变阻后，直接限制了流经压敏电阻的电流，从根本上解决了压敏电阻因吸收能量过多而过热损坏甚至爆裂的业界难题。

自我恢复，降低运维成本：整个动作过程完全可逆。故障消除后，器件冷却，电路自动恢复畅通。这避免了像保险丝熔断后必须上门更换的麻烦，对于海量部署的物联网设备、工业传感器而言，其节省的潜在维护成本极为可观。

三、“低成本”的系统级诠释：降本于无形

复合型PTC的“低成本”优势，绝非仅指器件本身的单价，而是体现在 “系统级成本”的显著优化 上。

直接物料成本（BOM）优化：

允许选用更低压敏电压的芯片：由于PTC提供了防爆保护，设计者可以大胆选用钳位电压更低、成本更低的压敏电阻芯，从而为后级电路提供更优的电压保护水平。

降低后级元件耐压要求：这是其最巧妙的成本贡献。如前文案例所述，更优的钳位意味着后级滤波电容、功率开关管等承受的峰值电压应力降低。工程师可以将原本450V耐压的电解电容，安全地换为425V甚至400V耐压的型号，单此一项成本可下降10%-25%，且元件体积也随之缩小。

元件整合，节省空间：一颗复合型PTC替代了压敏电阻、NTC和保险丝（或至少增强了其功能），简化了PCB布局，降低了采购与管理成本。

全生命周期成本优化：

零维护成本：自恢复特性消除了因瞬态故障导致的维护需求。

高可靠性带来的品牌价值：提升了终端产品的质量口碑与市场竞争力，减少了售后投诉和质保支出。

四、典型应用场景：高效能与低成本的具体体现

1. 工业RS-485/ CAN总线通讯端口保护

在复杂的工业电磁环境中，通讯线可能遭遇雷击感应、误接强电等严重威胁。采用 “气体放电管（GDT）+ 复合型PTC + TVS管” 三级防护架构已成为高端标配。其中，复合型PTC居中，扮演着承上启下的关键角色：它既协助GDT退耦，确保各级顺序动作，又通过限流保护后级的精密TVS和通讯芯片。其自恢复能力保证了网络在瞬态干扰后能快速自愈，保障生产数据连续不断。

2. 小功率开关电源初级保护

这正是复合型PTC大放异彩的领域。直接应用于交流输入端，它提供了集浪涌抑制、过流保护、防爆安全于一体的解决方案。电源制造商得以用更精简的设计，通过更严苛的安规测试（如IEC 61000-4-5浪涌、IEC 61000-4-4群脉冲），同时凭借前述的系统成本优化，在激烈的市场竞争中赢得价格与可靠性的双重优势。广泛应用于智能家电、LED驱动、工业电源模块等。

3. 4-20mA模拟量传感器回路保护

在过程控制中，为保护昂贵的PLC模拟量输入模块或精密变送器，防止误接线导致的高压损坏，复合型PTC与TVS的组合提供了完美方案。PTC串联在回路中，不影响正常的4-20mA信号传输，仅在故障时动作；TVS负责快速钳位。这种配合既保证了测量精度，又提供了坚固的防护，且故障排除后回路自动恢复，避免了整个IO模块的返修或更换。

五、总结

复合型PTC热敏电阻代表的不仅是一种新器件，更是一种电路保护设计的范式转变——从分立器件的被动堆砌，转向集成化、智能化的主动协同。它通过精妙的热耦合与电气设计，解决了保护器件“自身难保”的传统弊病，在提升保护效能（更快、更可靠、自恢复）的同时，奇迹般地实现了系统级成本的下降。

其核心价值在于，它让“高可靠性”不再必然是“高成本”的代名词。对于任何追求产品卓越品质、稳定性和综合成本竞争力的工程师而言，理解并应用复合型PTC所提供的协同保护方案，无疑是在日益复杂的电气环境中，构建产品核心竞争优势的一项关键策略。
