Windows游戏开发——坐标系的选取对人物旋转操作的影响(记录一个在开发中遇到的小问题)

Unity零配置AI体感开发:云端骨骼检测驱动虚拟角色 人体姿态估计是计算机视觉领域的一项基础技术,其核心原理是通过深度学习模型识别图像或视频中的人体关键点(如关节、五官),构建出人体的骨骼结构。这项技术的价值在于将非结构化的视觉信息转化为可量化的数据,为动作分析、行为理解提供了可能。在工程实践中,姿态估计常被应用于体感交互、虚拟试衣、运动分析等场景。传统的本地部署方案往往面临环境配置复杂、计算资源要求高的挑战,尤其是将MediaPipe等模型集成到Unity等游戏引擎时,需要处理Python服务、跨平台通信等一系列繁琐问题。通过采用云端AI服务架构,开发者可以 阅读详情

在人物进行旋转操作时,世界坐标系和局部坐标系作为旋转参考坐标系的选取,构造出来的变化矩阵将会导致人物旋转动画不同的呈现结果。

1.当为全局坐标系时,人物将会绕世界坐标系的Y轴进行进行圆周运动

以DirectX12代码为例:

          double angle = acos((float)cos_angle) * 180 / 3.1415926;		//弧度转角度
            int i = 0;
            for (i = 0; i < mSkinned.size(); i++) {
                XMMATRIX rotation = XMMatrixRotationY(-angle);
                XMStoreFloat4x4(&mSkinned[i]->World,
				XMMatrixMultiply(XMLoadFloat4x4(&mSkinned[i]->World), rotation));
                mSkinned[i]->NumFramesDirty = gNumFrameResources;
            }

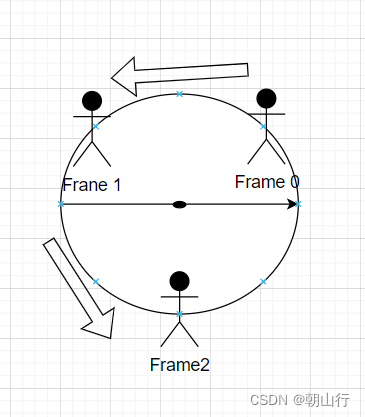

核心变化为:世界矩阵*旋转矩阵。即在变化后的世界坐标系中,对人物进行旋转操作,那么得到的动画效果则如下图所示:
在这里插入图片描述

2.当为人物局部坐标系时,人物以自身Y轴进行旋转动画,即模拟人的转身

以DirectX12代码为例:

void GameRole::RotateY(float angle) {
	XMMATRIX R = XMMatrixRotationAxis(XMLoadFloat3(&mUp), XMConvertToRadians(angle));		//以弧度为单位的
	XMStoreFloat3(&mRight, XMVector3TransformNormal(XMLoadFloat3(&mRight), R));
	XMStoreFloat3(&mUp, XMVector3TransformNormal(XMLoadFloat3(&mUp), R));
	XMStoreFloat3(&mLook, XMVector3TransformNormal(XMLoadFloat3(&mLook), R));
	IsChanged = true;
}
//获取人物的世界矩阵
void GameRole::UpdateWorldMatrix() {
	if (IsChanged)
	{
		XMVECTOR R = XMLoadFloat3(&mRight);				//x
		XMVECTOR U = XMLoadFloat3(&mUp);					//y
		XMVECTOR L = XMLoadFloat3(&mLook);					//z
		XMVECTOR P = XMLoadFloat3(&mPosition);			//origin point 原点

		XMStoreFloat3(&mRight, R);
		XMStoreFloat3(&mUp, U);
		XMStoreFloat3(&mLook, L);

		mWorld(0, 0) = mRight.x;
		mWorld(1, 0) = mRight.y;
		mWorld(2, 0) = mRight.z;
		mWorld(3, 0) = mPosition.x;

		mWorld(0, 1) = mUp.x;
		mWorld(1, 1) = mUp.y;
		mWorld(2, 1) = mUp.z;
		mWorld(3, 1) = mPosition.y;

		mWorld(0, 2) = mLook.x;
		mWorld(1, 2) = mLook.y;
		mWorld(2, 2) = mLook.z;
		mWorld(3, 2) = mPosition.z;

		mWorld(0, 3) = mScaling.x;
		mWorld(1, 3) = mScaling.y;
		mWorld(2, 3) = mScaling.z;
		mWorld(3, 3) = mScaling.w;

		IsChanged = false;
	}
}

3后言

这两种情况旋转坐标转选取的两个关键方法是:

  • XMMATRIX rotation = XMMatrixRotationY(-angle);
  • XMMATRIX R = XMMatrixRotationAxis(XMLoadFloat3(&mUp), XMConvertToRadians(angle));

XMMatrixRotationY默认就以世界坐标系Y轴为旋转轴进行旋转操作。XMMatrixRotationAxis以传入的向量为旋转轴进行旋转操作。在变化矩阵的构建上需要想清楚自己想要实现的效果,才能精确的完成功能的实现。
