0 问题引出

在一些场合下，我们需要使用到串口通信，最常见的做法就是开启串口收发DMA、串口空闲中断，串口中断负责处理接收到的串口DMA数据，大致的操作为临时停止接收DMA，然后拷贝本次DMA接收到的数据，这可以应付串口速度比较慢的情况。如果串口速度很快，则在临时关闭DMA期间就可能发生丢失数据的问题。为了规避这一问题，本文提出使用GPDMA循环链表+双环形buffer实现高速串口接收不丢包，理论上支持任意高波特率。本文使用的实验平台如下：

硬件平台：STM32H503RBT6
HAL库版本：STM32Cube_FW_H5_V1.3.0

1 GPDMA循环链表+双环形buffer实现高速串口接收不丢包（理论支持任意高波特率）

1.1 核心思想

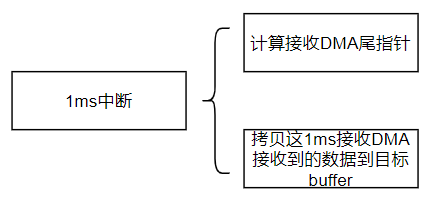

整个操作的核心可以用下图表示：
在这里插入图片描述

原理介绍：开启1ms中断，在1ms中断内计算接收DMA尾指针位置，和接收DMA头指针位置进行计算，得出这1ms内接收DMA接收到的数据量。然后根据DMA头指针位置，将接收到的串口数据拷贝到目标buffer中
