总线协议：GPIO模拟SMI（MDIO）协议（1）：SMI协议介绍

0 工具准备

TN1305 Technical note
IEEE802.3-2018
STM32F4xx中文参考手册

1 SMI介绍

1.1 SMI总体框图

站管理接口SMI（Serial Management Interface），也可以称为MDIO接口（Management Data Input/Output Interface）。它允许应用程序通过时钟线（MDC）和数据线（MDIO）访问PHY寄存器，支持寻址最多32个PHY，也就是SMI总线上最多可以挂载32片PHY地址不一样的PHY设备。

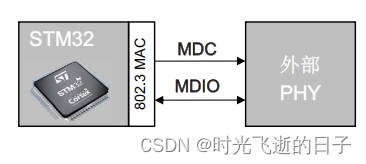

SMI接口信号框图如下：

MDC：周期性时钟，提供最大2.5MHz的时钟频率。 MDC的最短高电平时间和最短低电平时间必须为160ns。MDC的最小周期必须为400ns。在空闲状态下，SMI管理接口将MDC时钟信号驱动为低电平。
MDIO：数据输入/输出，用于通过MDC时钟信号向/从PHY设备同步传输状态信息。

1.2 SMI硬件设计

通常主机MDC被配置为推挽输出，MDIO被配置为开漏输出，同时外接上拉电阻。在《IEEE802
