Linux内核of.h函数详细介绍

最近在做linux驱动开发，天天跟设备树打交道，就详细介绍一下 Linux 内核中非常重要的头文件 of.h吧。这个头文件是 Open Firmware (OF) 设备树接口的核心，用于在 Linux 内核中实现与设备树（Device Tree）的交互。

概述

of.h 位于 include/linux/of.h。设备树是一种描述硬件配置的数据结构，它使得内核不再需要硬编码硬件的详细信息（特别是在 ARM、RISC-V 等嵌入式架构上）。of.h 提供了一整套丰富的 API（函数、宏、数据结构）来解析设备树源文件（.dts）被编译后形成的设备树 blob（.dtb），并在内核驱动中访问节点、属性及其值。

核心数据结构是 struct device_node，它代表设备树中的一个节点。

---

主要函数分类与详细介绍

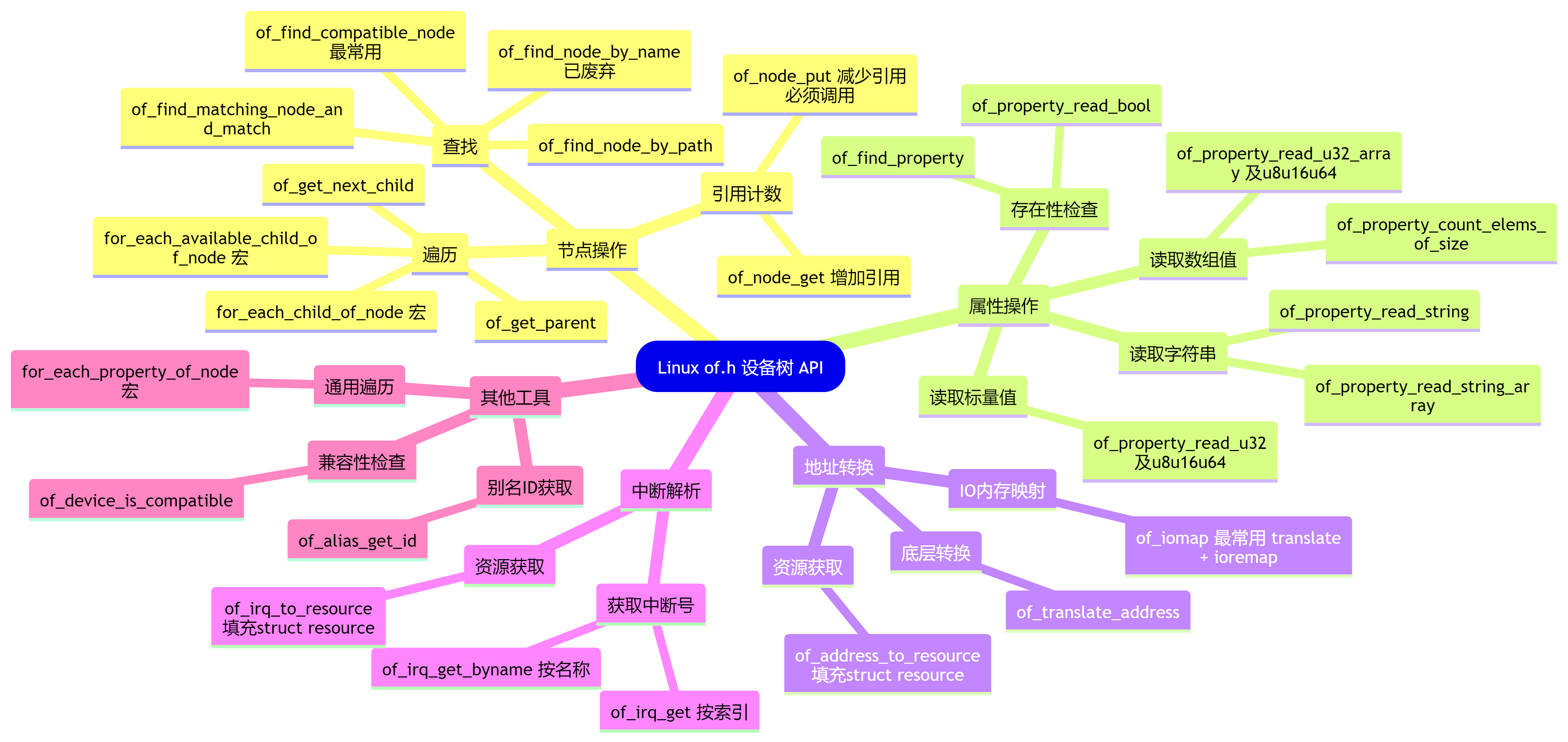

这是根据 Linux 内核头文件 of.h 中主要函数和功能整理的思维导图。

该思维导图清晰地展示了 of.h API 的四大功能模块。一个典型的设备驱动初始化流程会遵循图中所示的顺序：

1. 节点操作：首先使用 of_find_compatible_node 等函数在设备树中找到驱动所管理的设备节点。
2. 属性读取：找到节点后，使用 of_property_read_* 系列函数读取设备的各种配置属性，如寄存器地址、中断信息等。
3. 资源映射：
   • 对于内存资源，使用 of_iomap 将物理地址映射为内核可访问的虚拟地址。
   • 对于中断资源，使用 of_irq_get 获取Linux内核的中断号。
4. 资源管理：整个过程都需要注意使用 of_node_put 来正确管理节点引用计数，防止内存泄漏。

这张图可以作为开发时的快速参考，帮助你迅速定位所需的函数。
下面，我们将函数按功能分为几个类别进行介绍。

1. 设备树节点（Device Node）相关函数

这些函数用于查找、遍历和引用计数管理设备树中的节点。

a. 节点查找

of_find_node_by_name(struct device_node *from, const char *name)

• 原型： struct device_node *of_find_node_by_name(struct device_node *from, const char *name);
• 参数：
  • from: 开始搜索的节点。如果为 NULL，则从根节点开始搜索。
  • name: 要匹配的节点名称（即 name 属性，例如 "interrupt-controller"）。
• 作用： 根据节点的 name 属性在整个设备树中查找节点。返回找到的节点的指针。已废弃，因为设备树规范推荐使用 compatible 属性而非 name 来标识设备类型，但内核中仍有部分代码使用。
• 注意： 返回的节点指针会增加引用计数，使用完后必须调用 of_node_put 来减少计数。

of_find_node_by_type(struct device_node *from, const char *type)

• 原型： struct device_node *of_find_node_by_type(struct device_node *from, const char *type);
• 参数：
  • from: 开始搜索的节点。
  • type: 要匹配的节点 device_type 属性（例如 "serial"）。
• 作用： 根据节点的 device_type 属性查找节点。同样已废弃，不推荐使用。
• 注意： 同样需要 of_node_put。

of_find_node_by_path(const char *path)

• 原型： struct device_node *of_find_node_by_path(const char *path);
• 参数：
  • path: 节点的完整路径（例如 "/soc/usb@fe800000"）或别名（例如 "duart0"，需要 of_alias_scan 先解析别名）。
• 作用： 通过节点的完整路径来查找节点。这是获取根节点或已知绝对路径节点的可靠方法。
• 注意： 需要 of_node_put。

of_find_compatible_node(struct device_node *from, const char *type, const char *compat)

• 原型： struct device_node *of_find_compatible_node(struct device_node *from, const char *type, const char *compat);
• 参数：
  • from: 开始搜索的节点。
  • type: 要匹配的 device_type 属性（可设为 NULL 以忽略此条件）。
  • compat: 要匹配的 compatible 属性字符串（例如 "fsl,imx6q-uart"）。
• 作用： 最常用的查找函数之一。根据设备的 compatible 属性来查找节点。这是现代设备驱动绑定设备的标准方式。
• 注意： 需要 of_node_put。

of_find_node_by_phandle(phandle handle)

• 原型： struct device_node *of_find_node_by_phandle(phandle handle);
• 参数：
  • handle: 要查找的节点的 phandle（一个唯一的整数标识符）。
• 作用： 通过 phandle 直接查找对应的节点。phandle 常用于属性中引用其他节点（例如 interrupt-parent = <&intc>;，&intc 就是 phandle 的引用）。
• 注意： 需要 of_node_put。

of_find_matching_node_and_match(struct device_node *from, const struct of_device_id *matches, const struct of_device_id **match)

• 原型： struct device_node *of_find_matching_node_and_match(struct device_node *from, const struct of_device_id *matches, const struct of_device_id **match);
• 参数：
  • from: 开始搜索的节点。
  • matches: 一个 of_device_id 列表，用于匹配节点的 compatible 属性。
  • match: 输出参数，指向匹配成功的 of_device_id 条目。
• 作用： 遍历设备树，寻找与 matches 列表中任一条目匹配的节点。这是平台驱动或设备驱动核心使用的底层函数，of_find_compatible_node 是其简化版。
• 注意： 需要 of_node_put。

b. 节点遍历与引用计数

of_get_parent(const struct device_node *node)

• 原型： struct device_node *of_get_parent(const struct device_node *node);
• 参数：
  • node: 要获取父节点的节点。
• 作用： 获取指定节点的父节点。
• 注意： 返回的父节点指针增加了引用计数，使用后需 of_node_put。

of_get_next_child(const struct device_node *node, struct device_node *prev)

• 原型： struct device_node *of_get_next_child(const struct device_node *node, struct device_node *prev);
• 参数：
  • node: 父节点。
  • prev: 前一个子节点。如果为 NULL，则获取第一个子节点。
• 作用： 迭代遍历一个节点的所有子节点。通常用在循环中。

  struct device_node *child;
  for_each_child_of_node(parent, child) { // 这个宏就是基于 of_get_next_child 实现的
      // 处理 child
  }


• 注意： 返回的子节点增加了引用计数，循环退出后不需要再对 child 调用 of_node_put（for_each_child_of_node 宏内部已处理），但如果提前跳出循环，必须手动调用。

of_node_get(struct device_node *node) / of_node_put(struct device_node *node)

• 原型： struct device_node *of_node_get(struct device_node *node); 和 void of_node_put(struct device_node *node);
• 参数：
  • node: 目标节点。
• 作用： 管理节点对象的引用计数。of_node_get 增加计数，of_node_put 减少计数。当计数减为 0 时，对象会被释放。几乎所有返回 device_node 指针的函数都会增加其引用计数，因此在使用完节点后，必须调用 of_node_put 来避免内存泄漏。

---

2. 属性（Property）相关函数

这些函数用于读取设备树节点中的属性值。

a. 属性查找与存在性检查

of_find_property(const struct device_node *np, const char *name, int *lenp)

• 原型： struct property *of_find_property(const struct device_node *np, const char *name, int *lenp);
• 参数：
  • np: 目标节点。
  • name: 属性名。
  • lenp: 输出参数，用于存储属性值的长度（字节数）。可为 NULL。
• 作用： 查找节点中是否存在指定属性，并返回该属性结构体。通常用于检查属性是否存在。

of_property_count_elems_of_size(const struct device_node *np, const char *propname, int elem_size)

• 原型： int of_property_count_elems_of_size(const struct device_node *np, const char *propname, int elem_size);
• 参数：
  • np: 目标节点。
  • propname: 属性名。
  • elem_size: 每个数组元素的大小（例如，sizeof(u32)）。
• 作用： 获取属性值中数组元素的个数。例如，对于 reg = <0x1000 0x100 0x2000 0x200>;，调用 of_property_count_elems_of_size(np, “reg”, sizeof(u32)) 将返回 4。
• 返回： 成功返回元素个数，失败返回负的错误码。

of_property_read_bool(const struct device_node *np, const char *propname)

• 原型： bool of_property_read_bool(const struct device_node *np, const char *propname);
• 参数：
  • np: 目标节点。
  • propname: 属性名。
• 作用： 检查一个属性是否存在。如果存在则返回 true，否则返回 false。常用于检查布尔属性（例如 status = “disabled”; 的存在性本身就有意义）。

b. 属性值读取

of_property_read_u8/u16/u32/u64(const struct device_node *np, const char *propname, u8/u16/u32/u64 *out_value)

• 原型： int of_property_read_u32(const struct device_node *np, const char *propname, u32 *out_value); (以及其他类型)
• 参数：
  • np: 目标节点。
  • propname: 属性名。
  • out_value: 输出参数，用于存储读取到的值。
• 作用： 从属性中读取一个指定类型的标量值。属性值可以是单个单元格（cell）或数组的第一个元素。
• 返回： 成功返回 0，失败返回负的错误码。

of_property_read_u8/u16/u32/u64_array(const struct device_node *np, const char *propname, u8/u16/u32/u64 *out_values, size_t sz)

• 原型： int of_property_read_u32_array(const struct device_node *np, const char *propname, u32 *out_values, size_t sz);
• 参数：
  • np: 目标节点。
  • propname: 属性名。
  • out_values: 输出参数，指向存储数组值的缓冲区。
  • sz: 期望读取的元素数量。
• 作用： 从属性中读取一个指定类型的数组值。例如读取 reg 属性。
• 返回： 成功返回 0，失败返回负的错误码。

of_property_read_string(const struct device_node *np, const char *propname, const char **out_string)

• 原型： int of_property_read_string(const struct device_node *np, const char *propname, const char **out_string);
• 参数：
  • np: 目标节点。
  • propname: 属性名。
  • out_string: 输出参数，指向字符串的指针。
• 作用： 从属性中读取一个字符串值。注意，out_string 指向的是设备树 blob 中的原始字符串，不需要手动释放。
• 返回： 成功返回 0，失败返回负的错误码。

of_property_read_string_array(const struct device_node *np, const char *propname, const char **out_strings, size_t sz)

• 原型： int of_property_read_string_array(const struct device_node *np, const char *propname, const char **out_strings, size_t sz);
• 作用： 读取一个字符串列表属性（例如 dma-names = “tx”, “rx”;）。
• 返回： 成功返回读取到的字符串数量，失败返回负的错误码。

---

3. 地址转换（Address Translation）函数

设备树中的地址通常是相对于总线或父节点的。这些函数用于将其转换为 CPU 可用的物理地址或内核虚拟地址。

of_translate_address(struct device_node *dev, const __be32 *in_addr)

• 原型： u64 of_translate_address(struct device_node *dev, const __be32 *in_addr);
• 参数：
  • dev: 需要转换地址的设备节点。
  • in_addr: 指向要转换的地址值的指针（通常是 reg 属性数组中的某个元素）。
• 作用： 底层函数。根据设备节点的 ranges 属性，将设备节点地址空间中的地址转换到父节点（通常是 CPU）的地址空间。返回转换后的物理地址（OF_BAD_ADDR 表示失败）。

of_iomap(struct device_node *np, int index)

• 原型： void __iomem *of_iomap(struct device_node *np, int index);
• 参数：
  • np: 目标设备节点。
  • index: reg 属性中地址的索引（从 0 开始）。
• 作用： 极其常用。它相当于 of_translate_address + ioremap。它解析节点的 reg 属性，完成地址转换，并将其映射到内核的虚拟地址空间。返回映射后的内核虚拟地址（IO 内存指针），驱动可以直接用 readl/writel 等函数访问。
• 注意： 使用完后通常不需要显式解除映射，由设备模型管理。

of_address_to_resource(struct device_node *dev, int index, struct resource *r)

• 原型： int of_address_to_resource(struct device_node *dev, int index, struct resource *r);
• 参数：
  • dev: 目标设备节点。
  • index: reg 属性中地址的索引。
  • r: 输出参数，填充好的 resource 结构体（包含起始地址、大小、标志等）。
• 作用： 从设备的 reg 属性中提取地址信息，并将其填充到标准的 struct resource 中。这个 resource 可以用于 request_mem_region 等函数。

---

4. 中断（Interrupt）相关函数

of_irq_get(struct device_node *dev, int index)

• 原型： int of_irq_get(struct device_node *dev, int index);
• 参数：
  • dev: 目标设备节点。
  • index: interrupts 属性中中断说明符的索引（从 0 开始）。
• 作用： 解析设备的 interrupts 属性，将其转换为 Linux 内核的虚拟中断号（virq）。这是现代驱动获取中断号的推荐方式。
• 返回： 成功返回中断号（>=0），失败返回负的错误码。

of_irq_get_byname(struct device_node *dev, const char *name)

• 原型： int of_irq_get_byname(struct device_node *dev, const char *name);
• 参数：
  • dev: 目标设备节点。
  • name: 中断名称（需要设备树中使用 interrupt-names 属性指定）。
• 作用： 通过名称（而非索引）来获取中断号。适用于有多个中断源的设备。

of_irq_to_resource(struct device_node *dev, int index, struct resource *r)

• 原型： struct resource *of_irq_to_resource(struct device_node *dev, int index, struct resource *r);
• 作用： 类似于 of_address_to_resource，但用于中断。它将中断信息填充到 resource 结构中。

---

5. 其他常用函数和宏

for_each_child_of_node(parent, child)

• 作用： 一个用于安全遍历所有子节点的宏。它自动处理引用计数，在循环结束后释放最后一个子节点的引用。

for_each_available_child_of_node(parent, child)

• 作用： 类似于 for_each_child_of_node，但只遍历那些 status 属性不为 "disabled" 的可用子节点。

for_each_property_of_node(node, prop)

• 作用： 遍历一个节点的所有属性。

of_device_is_compatible(const struct device_node *device, const char *compat)

• 作用： 检查设备节点是否与给定的兼容字符串匹配。

of_alias_get_id(struct device_node *np, const char *stem)

• 作用： 获取设备的别名 ID。例如，对于 serial0: serial@fe800000，调用 of_alias_get_id(serial0_node, “serial”) 将返回 0。常用于获取序列号。

总结

of.h 提供的 API 是 Linux 内核驱动工程师与设备树交互的主要工具。掌握这些函数对于编写不依赖硬编码、可移植性强的嵌入式设备驱动至关重要。核心流程通常是：

1. 查找节点： 使用 of_find_compatible_node 或类似函数。
2. 获取资源：
   • IO 内存： 使用 of_iomap。
   • 中断： 使用 of_irq_get。
   • 其他属性： 使用 of_property_read_* 系列函数。
3. 管理引用： 记住对 device_node 使用 of_node_put。
4. 注册设备： 将获取到的资源信息填充到平台设备（platform_device）或字符设备等结构中，并完成驱动的注册。

---
