2.3 设备层次介绍 (Introduction to Device Layers)

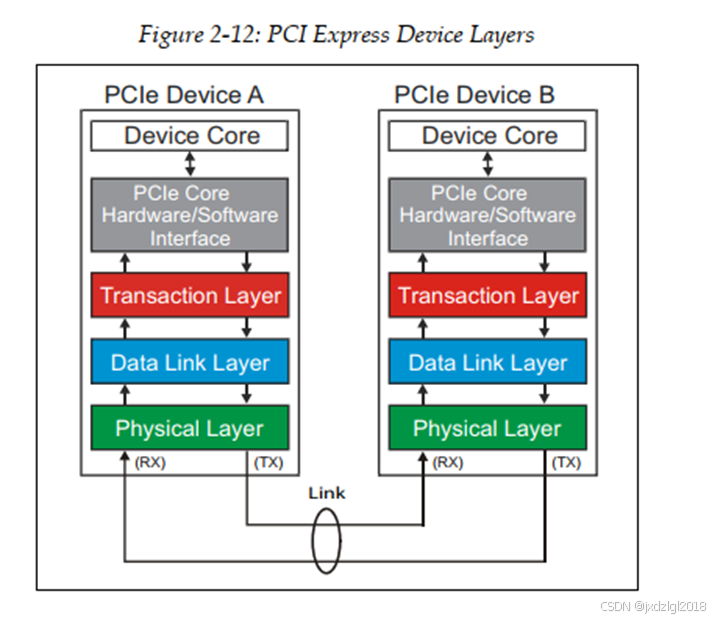

如图2‑12 所示，PCIe 定义了一种分层的体系结构。可以认为这些层在逻辑上是相互独立的部分，因为他们各自都有一个用于发出信息流的发送端和一个接收信息流的Receiver。这种分层的设计方法对硬件设计者来说有不少的优点，因为如果在设计中对逻辑进行了仔细的划分，那么就可以在以后升级到新的协议规范版本时仅改变原设计中的某一层即可，而不会影响或者变动其它层。虽然如此，但是需要注意的是，这些层只是定义了接口的工作职责，而实际设计并不要求为了符合规范而将设计严格按照层级来分成几个部分。本节的目的在于描述各个层的功能职责，以及描述完成一次数据传输时的事件流程。

设备核心层以及它与Transaction Layers的接口。设备核心层实现设备的主要功能。如果设备是一个端点，那么它最多可以包含 8 个功能（function），每个功能实现自己的配置空间。如果设备是一个Switchs，那么它的核心由数据包路由逻辑和为了实现路由的内部总线构成。如果设备是一个 RC，那么其核心会实现一个虚拟的 PCI 总线 0，在这个虚拟的 PCI 总线 0中存在着所有的芯片组嵌入式端点以及虚拟桥。

Transaction Layers。Transaction Layers负责在发送端产生 TLP（Transaction Layers
